Gamybos aprašas

BM serijos NUOLATINĖS SROVĖS įtampos jutikliai yra matavimo modulis, kuris pagal optinės izoliacijos teoriją konvertuoja išmatuotą nuolatinės srovės įtampą į proporcinę nuolatinės srovės srovę arba NUOLATINĖS SROVĖS įtampos signalą. Įėjimo pusė yra labai izoliuota nuo išėjimo pusės.

Didelis tikslumas, linijiškumas ir integracija, mažas dydis, paprasta struktūra, ilgalaikis stabilumas ir prisitaikymas prie įvairių darbo sąlygų. Jie plačiai naudojami elektros įrangos valdymui ir aptikimui elektros, naftos, kasyklų, chemijos, geležinkelių, ryšių, pastatų automatizavimo sektoriuose.

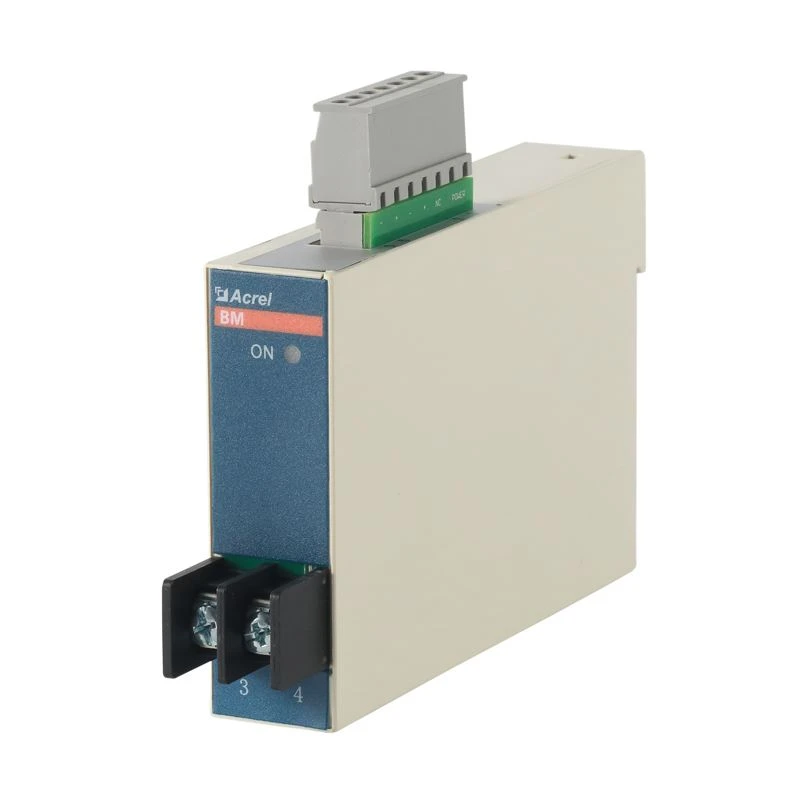

Veidas

Parametrus

Techniniai parametrai		Indeksas
Įvesties		Vardinė įtampa DC300~1500V
		Matavimo įtampos diapazonas 120% * Vpn
Išvesties	Nominali vertė	įtampa:DC 0-5V、DC0-10V ; srovė:DC 4-20mA、DC 0-20mA
	Apsauga nuo perkrovos	Maksimalus išėjimas≤ 150% visos skalės
	Atsparumas apkrovai	>5000Ω(įtampos išėjimas)/<450ω(current>
Maitinimo		DC12V / DC15V / DC24V / DC48V(neprivaloma)
Tikslumo laipsnis		0.5
atlaikyti įtampą		Maitinimo dažnis sustans įtampa 3500VAC tarp įėjimo/ išėjimas ir elektros tiekimas
Linijiškumo klaida		0.2%
Ofsetinė įtampa / poslinkio srovė (Ta =+25°C)		50mV(atitinka įtampos išėjimą)/80uA(atitinka srovę)
Atsakymo laikas		≤ 30mS
Izoliacijos atsparumas		>20MΩ@DC500V
Diegimo metodas		Su kreipiamaisiais bėgiais TS35
Aplinkos sąlygos	Temperatūra	Darbinė temperatūra:-10°C-+55°C; laikymo temperatūra: -40°C-+85°C
	Drėgmė	≤93%RH, be rasos, be agresyvių dujų
	Aukštis	≤2500m
