apibūdinimas
Izoliacijos gedimų lokatorius yra mūsų įmonės sukurtas pažangus produktas, skirtas IT energijos paskirstymo sistemoms pramoninėse situacijose, pavyzdžiui, kasyklose, stiklo gamyklose, elektrinėse krosnyse, bandymų įrangoje, laivuose, metalurgijos gamyklose, chemijos gamyklose, sprogimui pavojingose vietose, kompiuterių centruose ir avarinėse situacijose. maitinimo šaltiniai. Sistema turi daug funkcijų, įskaitant izoliacijos varžos stebėjimą, įspėjimą apie izoliacijos gedimą, izoliacijos gedimo signalizaciją, įvykių įrašymą, parametrų nustatymą, ryšių tinklą ir kt. Kai sistemoje įvyksta įžeminimo gedimas, ji taip pat gali laiku įspėti ir tiksliai nustatyti įrenginio vietą. konkrečią grandinę, kurioje įvyko gedimas, kad primintų atitinkamiems darbuotojams laiku pašalinti gedimą.
TheAIL150Serijos izoliacijos gedimų lokatorius naudojamas kartu suAIM-M200Izoliacijos monitorius irASG150Bandymo signalų generatorius. Naudojamas ASG150 bandymo signalo generatoriaus į sistemą įvestam signalui aptikti ir tiksliai nustatyti grandinės, kurioje yra izoliacijos gedimas, vietą.
1
Didelis tikslumas
Santykinis neapibrėžtumas=30 proc
2
Multi-Circuit
Gedimų nustatymas4, 6 ir 8 grandinės
3
Greitas atsako laikas
Reakcijos laikas Mažesnis arba lygus 5S
4
Bendravimas
Naudokite CAN ryšį
Parametras
Nominali įtampa | ALI150-4/8 | |
Pagalbinė galia | Įtampa | DC24V (± 25 proc.) |
Energijos sąnaudos | Mažesnė arba lygi 2VA | |
Stebima sistema | Nominali įtampa | 0~242 V kintamoji srovė |
Dažnis | 45 ~ 60 Hz | |
Vietos signalai | Vietos įtampa | DC24V (± 25 proc.) |
Vieta Dabartinė | Mažesnė arba lygi 2VA | |
Gedimo vieta | Maksimalus kanalų skaičius | 4/8 |
Atsakymo laikas | <5s | |
Ryšiai | Autobusas | GALI |
protokolas | Pasirinktinis protokolas |

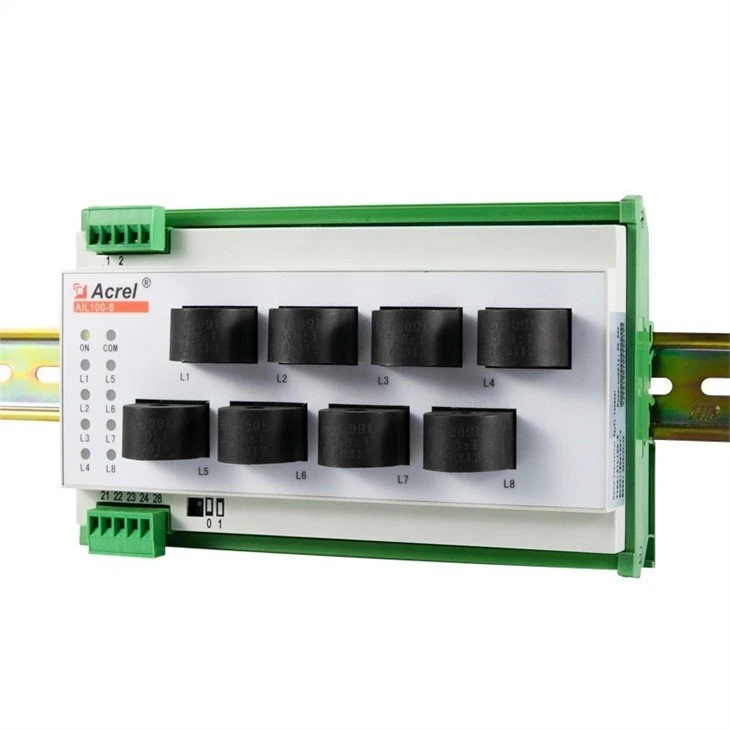

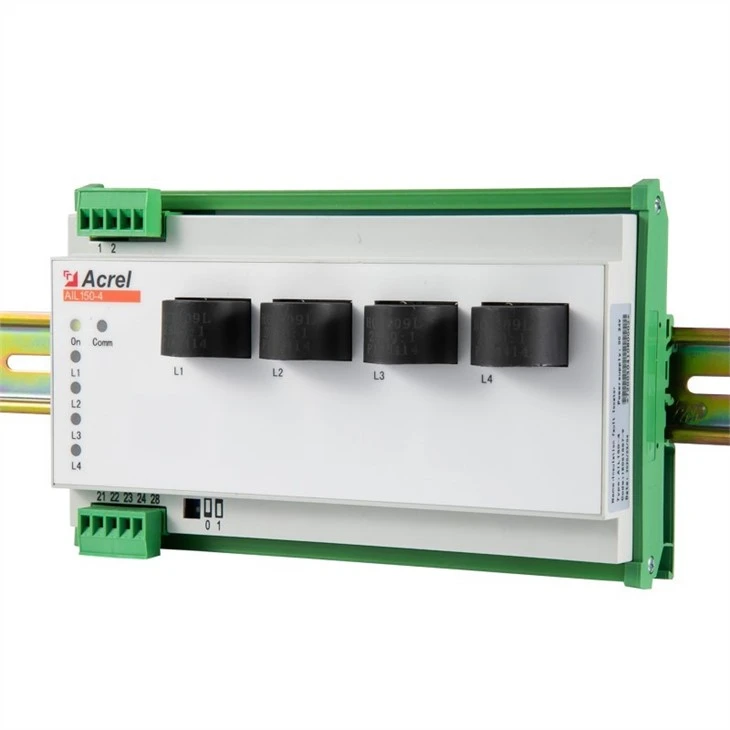

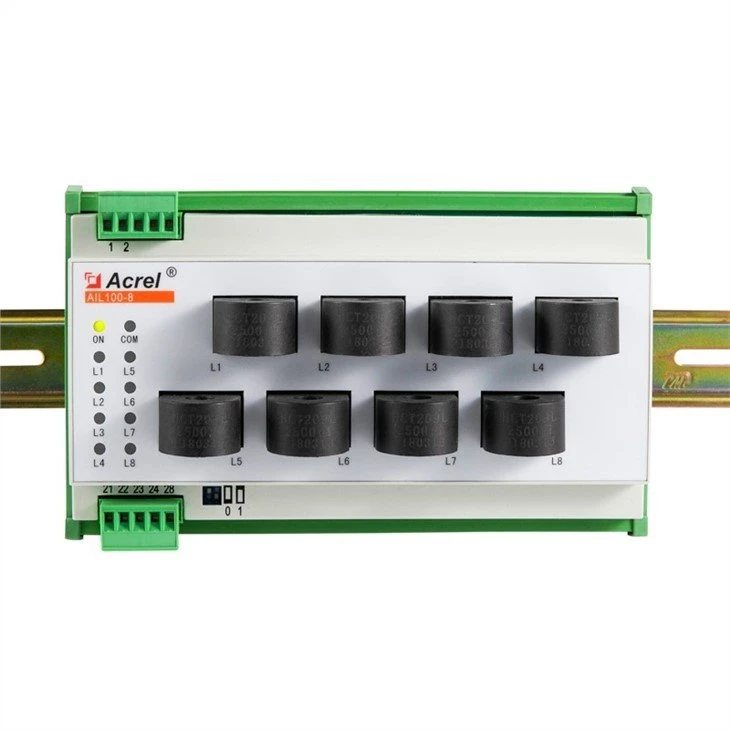

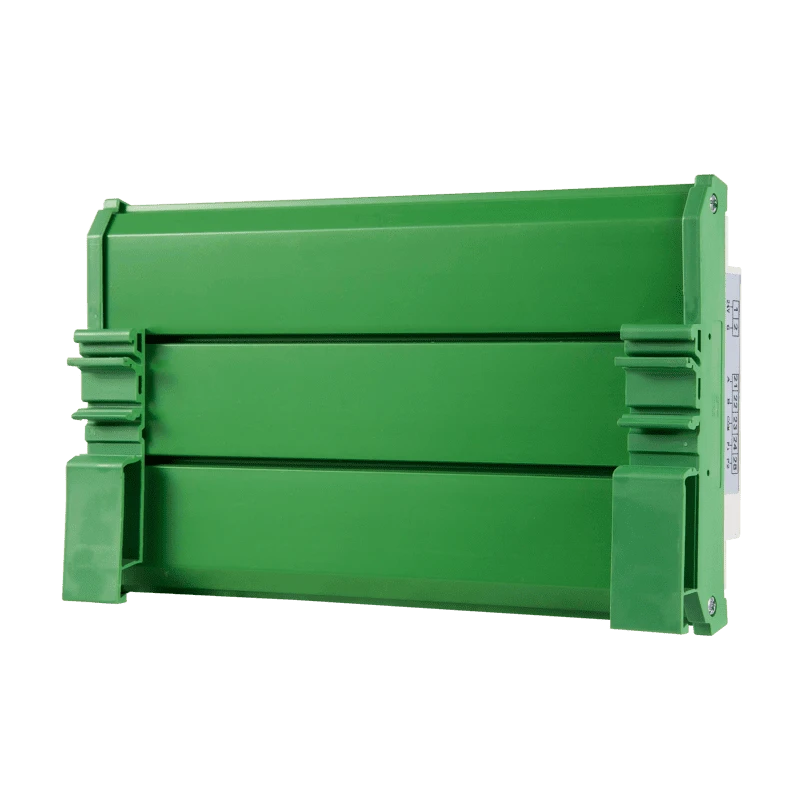

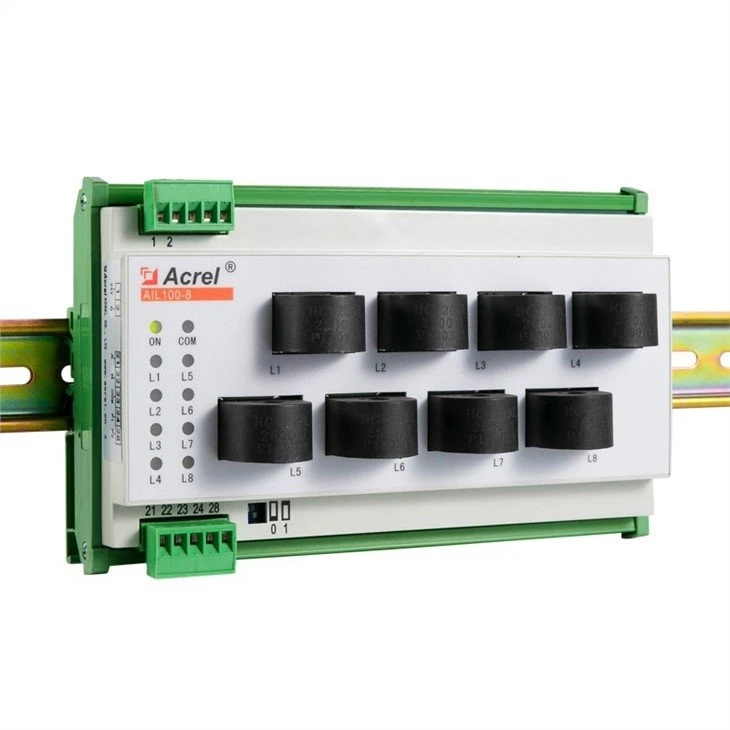

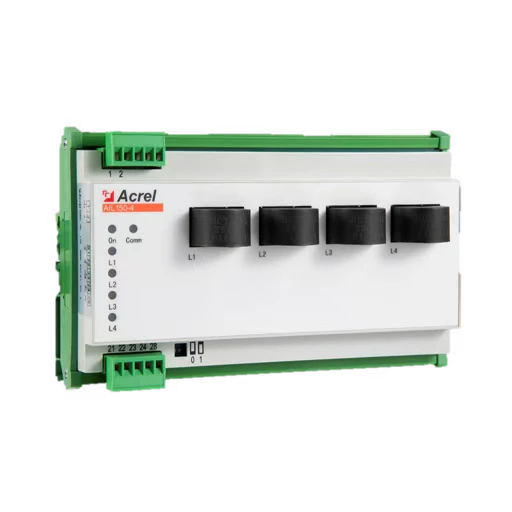

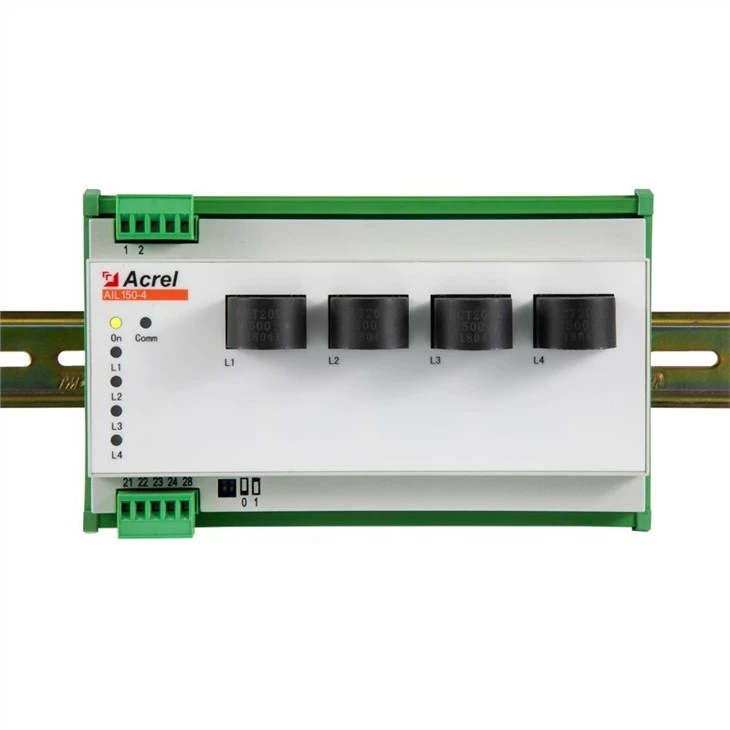

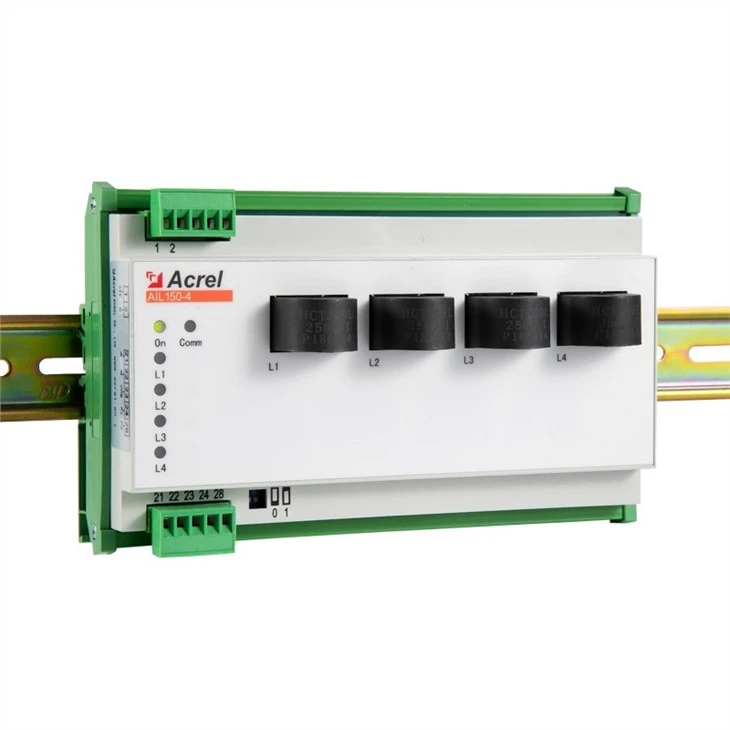

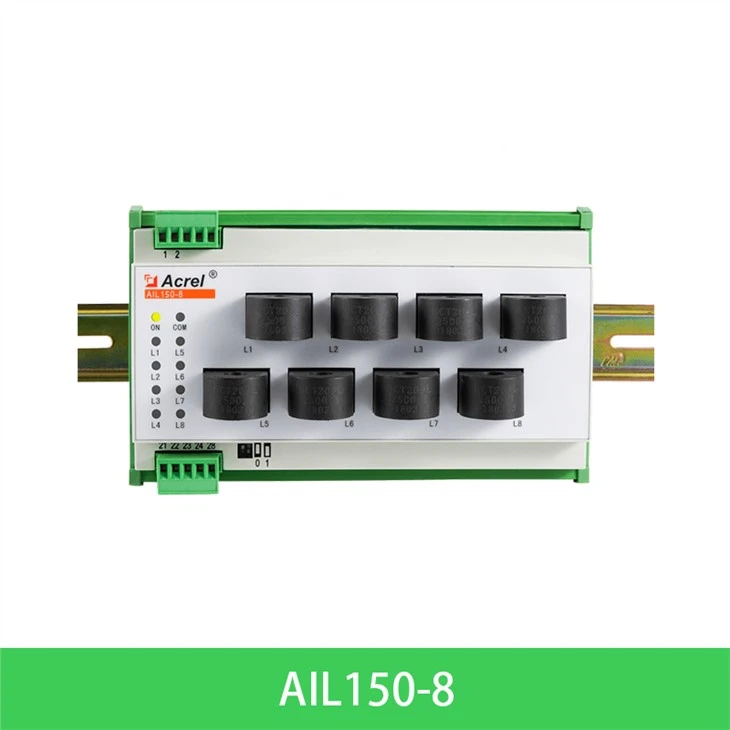

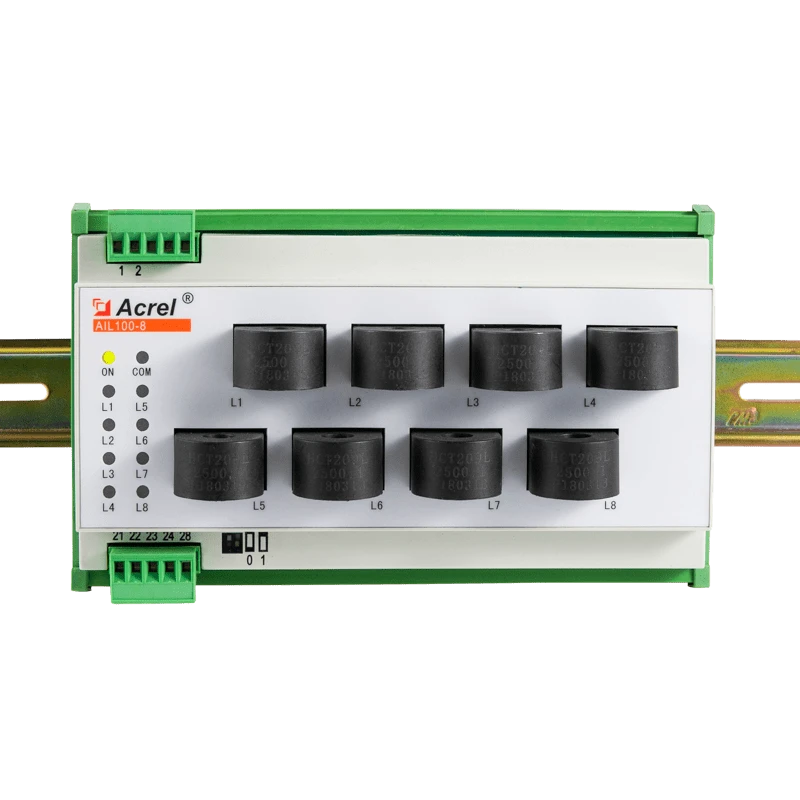

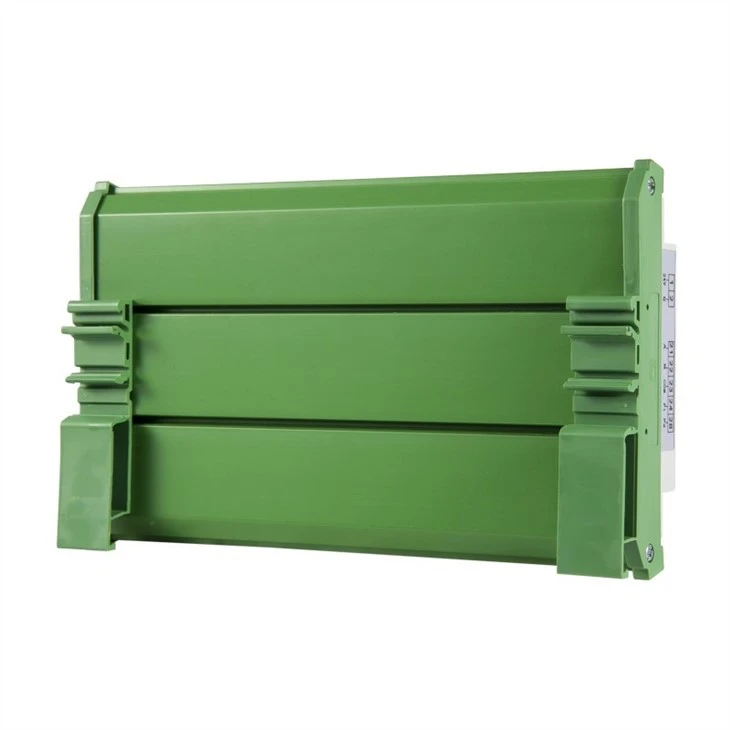

Išvaizda

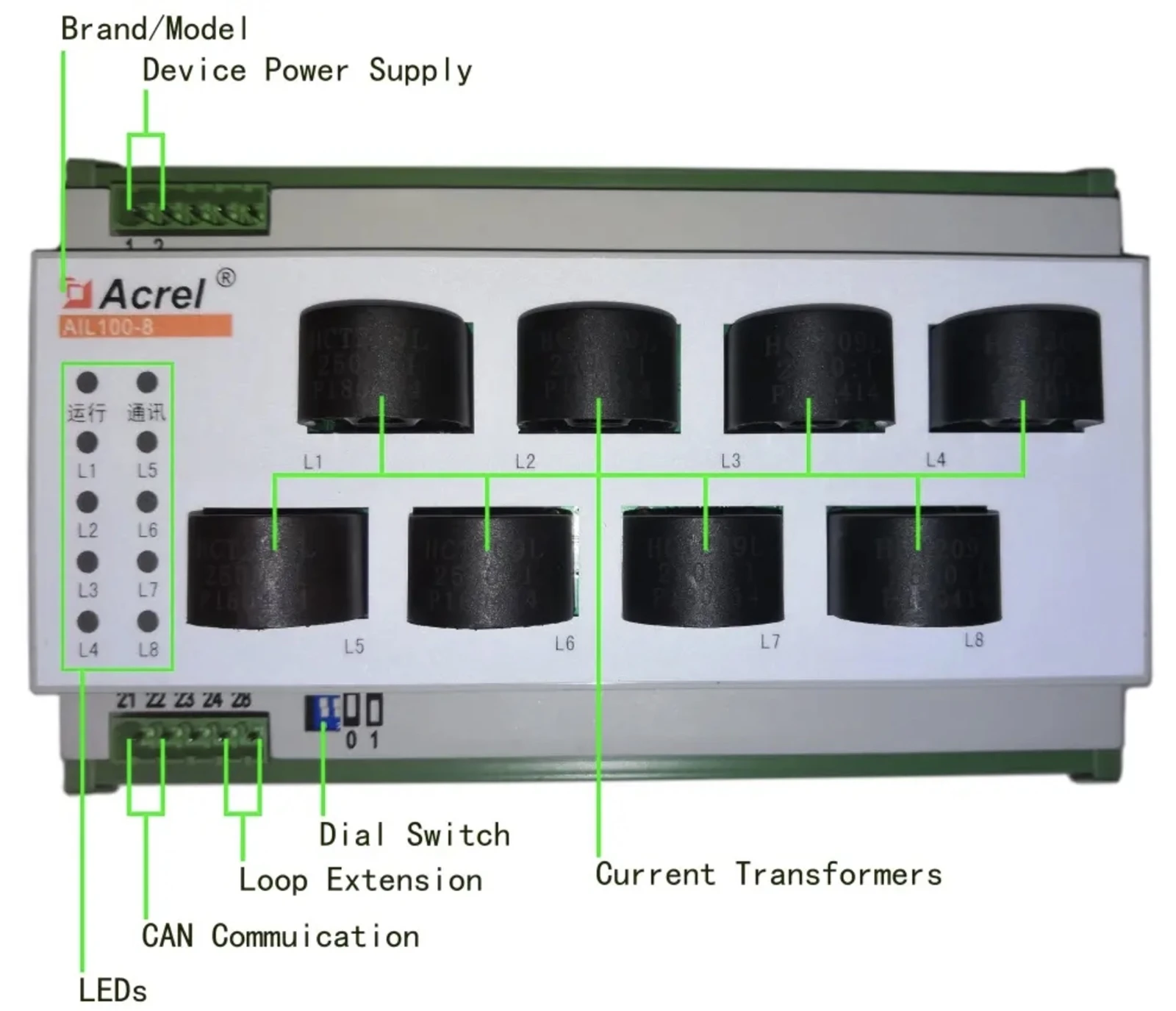

funkcijos
1. Izoliacijos gedimo lokatorius naudoja didelio tikslumo signalo aptikimo grandinę, todėl aptikimas yra tikslesnis.
2. Kelios indikatoriaus lemputės gali pateikti tikslius raginimus.
3. Juo galima rasti 4/8 šakų.
4. Įrengta magistralės technologija, ji gali keistis duomenimis su kitais įrenginiais.

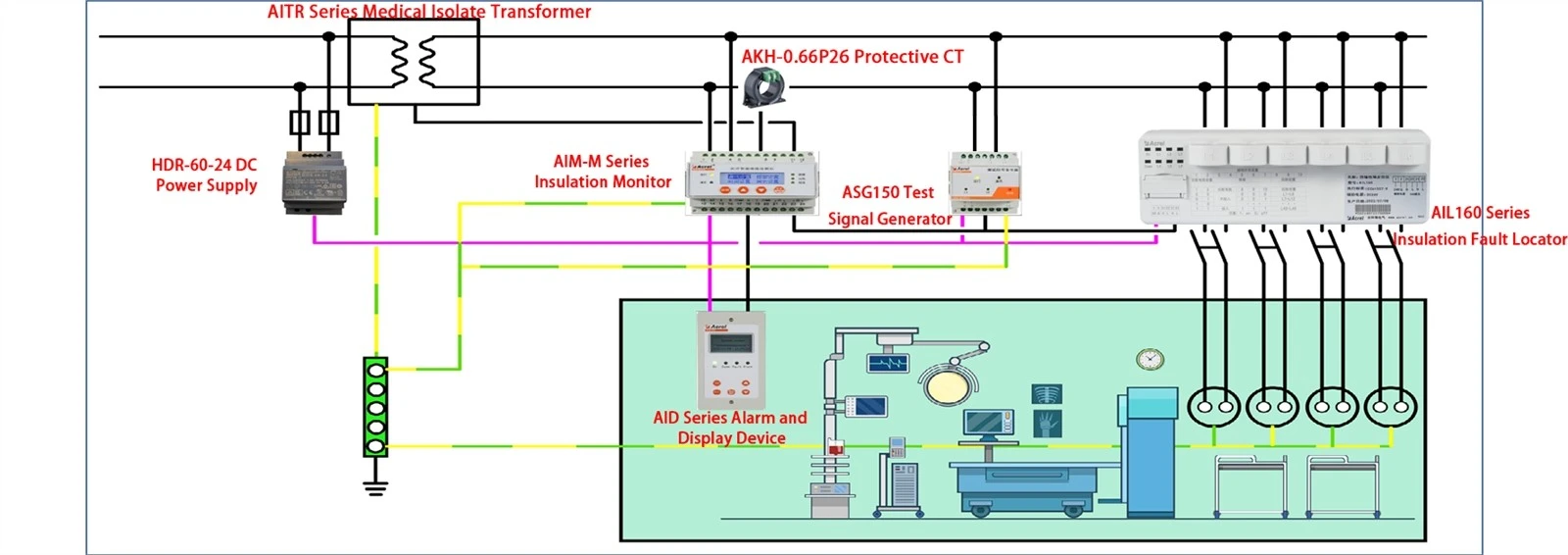

Acrel IT System 7 dalių sprendimas ICU ir operacinėms

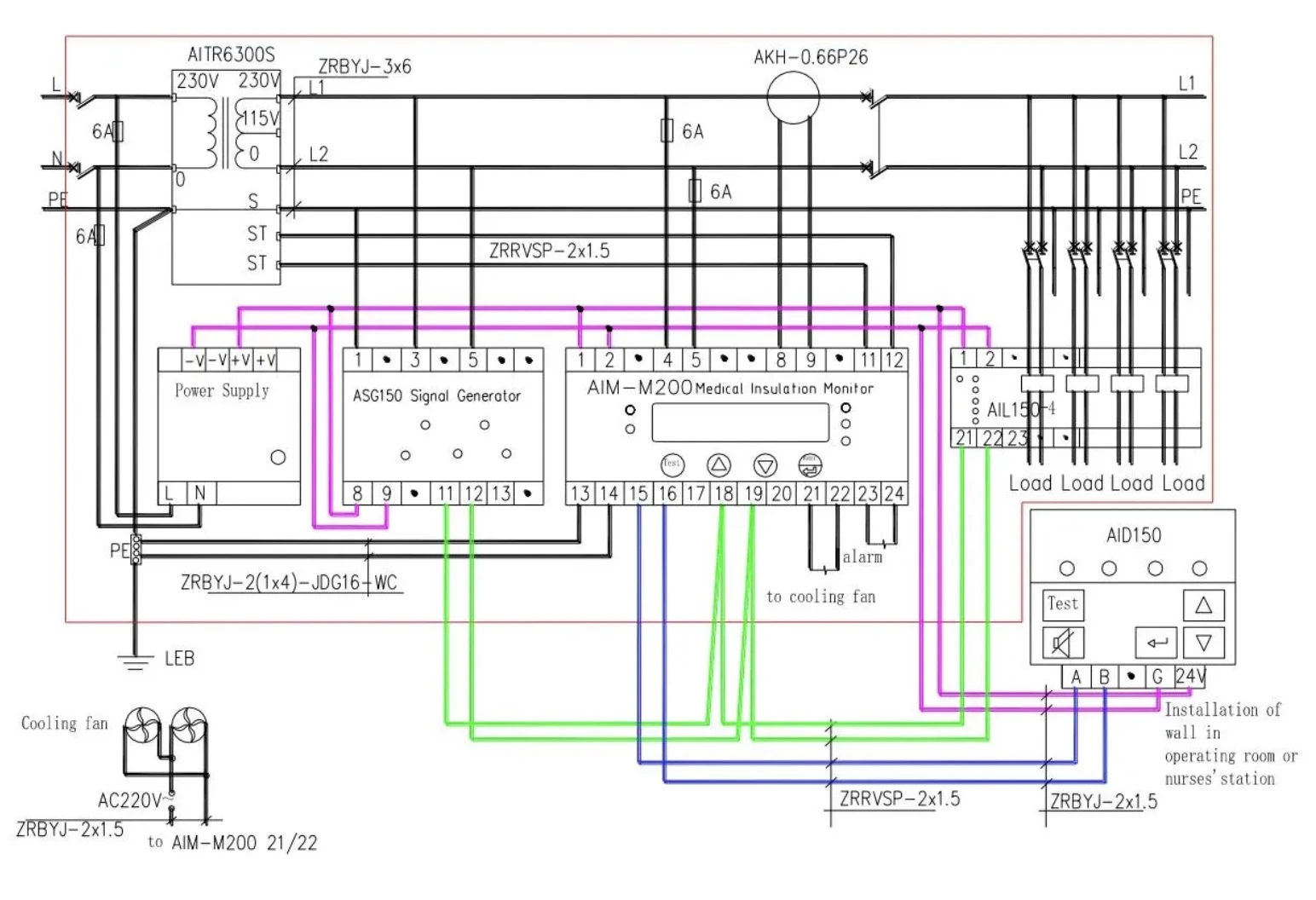

Naudojant:
CAN magistralės technologija naudojama keistis duomenimis su kita įranga.
Bendradarbiaukite su ASG100 bandymo signalų generatoriumi, kad įgyvendintumėte gedimų nustatymo funkciją, kurioje AIL100-4 gali nustatyti
4 grandinių izoliacijos gedimai ir AIL100-8 gali nustatyti 8 grandinių izoliacijos gedimus. Padėta grandinė
rodomas LED indikatoriumi.
