Anotacija
Apsauga nuo įžeminimo elektros grandinėms, įrangai ir elektros gaisro avarijoms, kurias sukelia įžeminimo srovės srovės, vis dažniau tampa kasdienine būtinybe. Pagrindiniams vartotojo energiją vartojantiems mazgams suprojektuota ir sumontuota liekamosios srovės relė, skirta realiu laiku stebėti kiekvienos energiją vartojančios grandinės likutinės srovės būseną. Stebint energijos suvartojimą ir susijusius galios parametrus realiuoju laiku, pagerėja energijos naudojimo sauga, patikimumas ir priežiūros efektyvumas, sumažėja priežiūros darbo sąnaudos ir neprižiūrimas liekamosios srovės stebėjimas. Stebint energijos suvartojimą realiuoju laiku, renkant duomenis ir signalizuojant, stebima elektros energijos skirstymo sistemos liekamoji srovė, taip pat užtikrinama vartotojo elektros grandinės apsauga nuo žemės gedimo, kad būtų išvengta nelaimingų atsitikimų ir asmeninės elektros smūgio avarijos, kurias sukelia likutinė srovė. Čia yra trumpas įvadas į mūsų įmonės' ASJ liekamosios srovės relės taikymą vandens terasos namo projekte aplink Maldyvų salą.
Apžvalga
Vandens namai aplink salą Maldyvuose daugiausia naudojami turistams iš viso pasaulio priimti. Naudojimo vietos dažnis yra 50 Hz, o įtampa - 220 V TT arba TN sistemos maitinimo linijos. Klientas tikisi stebėti linijos likutinę srovę, įrengdamas liekamosios srovės relę vandens paskirstymo namo paskirstymo spintoje, ir tikisi, kad realiu laiku stebimos likutinės srovės vertės ir nustatytos likutinės srovės vertės santykis gali būti parodytas ekrano skydelyje, kai santykis pasiekia 80%, likutinės srovės relė gali nedelsiant įspėti. „Acrel ASJ10-LD1A“ bendradarbiauja su liekamosios srovės transformatoriumi, sėkmingai išsprendė kliento' likutinės srovės stebėjimo poreikius.
ASJ serijos liekamosios srovės relė
ASJ serijos srovės veikimo relės gali būti sujungtos su žemos įtampos maitinimo šaltiniais arba žemos įtampos kontaktoriais, kad būtų sukurta kombinuota maitinimo šaltinio apsauga, daugiausia naudojama 50 Hz kintamosios srovės, žemesnės nei TT400V įtampos įrenginiams ir TN sistemos vamzdžiams, be apsaugos nuo įžeminimo. elektros grandinėms, kad būtų išvengta įžeminimo sutrikimų Įprasti įrangos pažeidimai ir dėl to atsiradę elektros gedimai taip pat gali užkirsti kelią asmeninio elektros smūgio pavojui ir apsaugoti nuo tiesioginio kontakto.
Gaminys atitinka GB/T 22387-2016&"; Katalizatoriaus srovės relės [GG" "reikalavimus.
ASJ serijos sanitarinės srovės relės integruoja linijos viršįtampio ir įtampos apsaugos funkcijas bei automatines papildomas normalios įtampos funkcijas. Produktas yra mažo dydžio, didelio tikslumo, lanksčios struktūros ir lengvai montuojamas. Tai saugos priemonė civilinės statybos srityje.

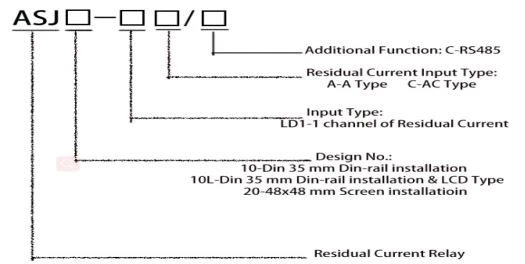

Modelio aprašymas
Techninės savybės
techninis parametras | indeksas | |||
Tipas AC | A tipas | |||
įvesties | Nominali likutinė veikimo srovė I △ n | 0.03、0.1、0.3、0.5(A) | 0,03,0,05,1,0,3,3,0,5,3,1,3,3,10,30 (A) 3 pastaba | |
Ne vairavimo apribojimo laikas △ t | 0.1、0.5(s) | 0, 0, 06, 0, 1, 0, 2, 0, 3, 0,5, 0, 8, 1, 4, 10 (s) 4 pastaba | ||
Vardinė liekamoji neveikimo srovė I △ Nr | 50%I△n | 50%I△n | ||
eksploatacines charakteristikas | paprasta sinusinė kintamoji srovė | paprasta sinusinė kintamoji srovė ir pulsuojanti nuolatinė srovė | ||
dažnis | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
veiksmo klaida | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
produkcija | išvesties režimas | vienas yra normalus uždarymas, o kitas - transformacijai | vienas yra įprastas uždarymas ar atidarymas, o kitas - transformacijai | |
kontaktinis pajėgumas | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
atstatymo režimas | vienas vietoje ir tolimasis, | vienas vietoje, tolimas ir automatinis | ||
maitinimo šaltinis | įtampos diapazonas | AC110V, AC220V (leistina paklaida ± 10%) | AC110V, AC220V, DC85-270V （Leistina paklaida ± 10%） | |
galios išsklaidymas | ≤5W | |||
galios dažnis atlaiko įtampą | Efektyvi kintamosios srovės vertė tarp maitinimo šaltinio, įvesties ir išvesties: 2 kV/1 min | |||
esant normaliam veikimui | temperatūra | darbinė temperatūra: -20 ℃ ~ +55 ℃ laikymo temperatūra: -30 ℃ ~ +70 ℃ | ||
drėgmės | ≤95%RH, su drėgmės kondensacija ir korozinėmis dujomis | |||
aukštis virš jūros lygio | ≤2000m | |||
taršos klasė | Trečia klasė | |||
montavimo kategorija | Įveskite Ⅲ | |||
3 pastaba: ASJ10L-LD1A nominali liekamoji veikimo srovė IN yra 10mA-30A nuolat reguliuojama;
4 pastaba ： ASJ10L-LD1A ribinė nevažiavimo trukmė N yra nuolat reguliuojama 0-10S.

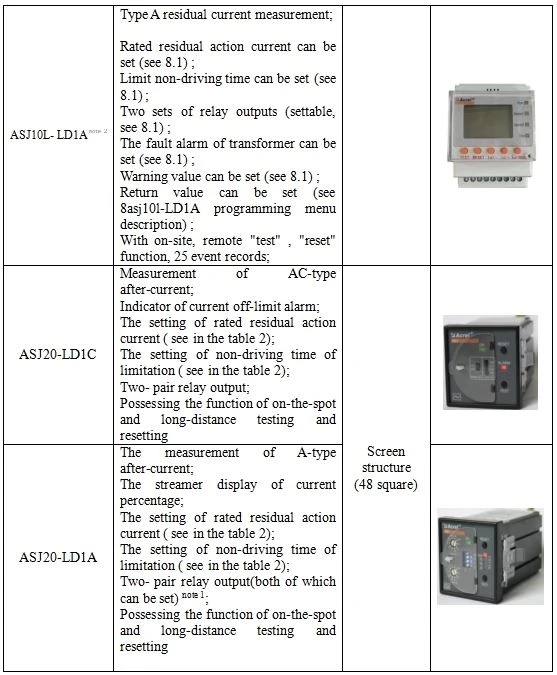

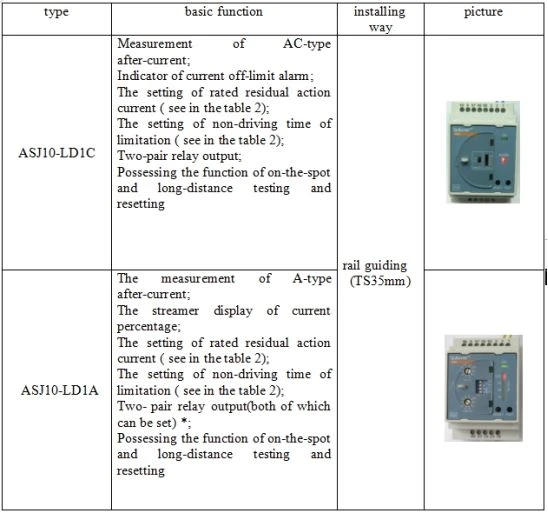

Produktų rūšys
1 pastaba ： Relės nustatymo funkcija reiškia, kad jūs galite patys nustatyti relės inicijavimą ir išėjimą, kurį valdo skydelio ratuko jungiklis; konkretų nustatymo vadovą rasite 5 lentelėje.
2 pastaba ： PASIRENKAMA FUNKCIJA C: RTU ryšys RS485, modelis ASJ10L-LD1A/C

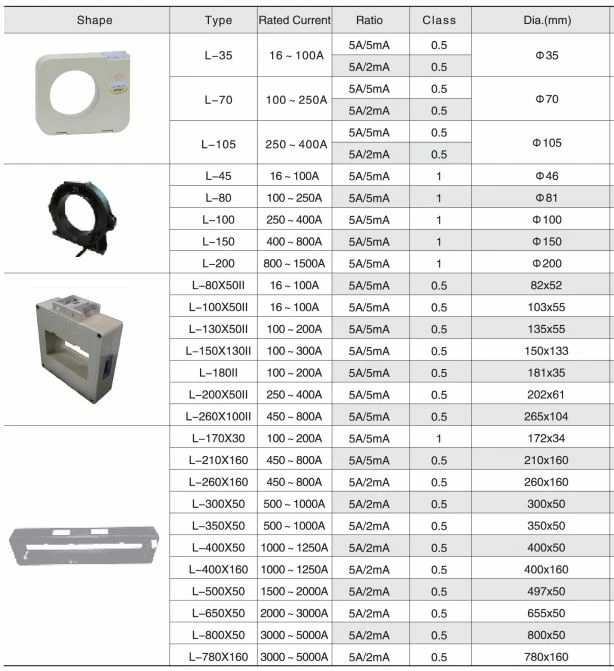

Liekamosios srovės transformatoriaus pasirinkimas

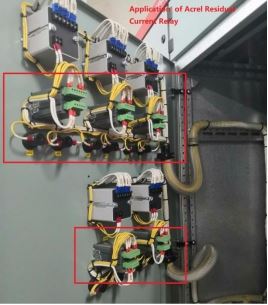

Montavimas
Santrauka
ASJ serijos liekamosios srovės relė turi labai aukštą našumo ir kainos santykį. Likučių srovės relė, kaip pažangi išmanioji ir skaitmeninė likutinės srovės stebėjimo priemonė, buvo plačiai naudojama įeinančioje linijoje arba vienfazėje ar trifazėje namų ūkių pastatų pastotėje. Elektros įranga elektros skirstymo linijoje.
