Abstraktus
ATE serija ir ARTM-Pn tinka automatinio jungiklio kontakto, kabelio, šynų temperatūros realiuoju laiku stebėjimui aukštos arba žemos įtampos spintose.
projekto apžvalga
Vykdant projektą Rusijoje reikia stebėti aukštos įtampos spintos šynų ir kabelių temperatūrą. Palyginęs įvairius aspektus, klientas pastebėjo, kad mūsų ATE serijos belaidžiai temperatūros jutikliai ir ARTM-Pn belaidžio temperatūros matavimo įranga yra lengvai montuojama esant dideliam ryšio atstumui ir turi platų pritaikymo spektrą. Taigi jie nusprendė naudoti mūsų belaidę temperatūros matavimo įrangą.
Produkto dizainas
ARTM-Pn belaidė temperatūros matavimo įranga buvo sukurta pagal belaidžio temperatūros matavimo įrangos specifikaciją, NB/T 42086-2016. Jis tinka 3–35 kV kambariniams skirstomiesiems įrenginiams, įskaitant įmontuotus skirstomuosius įrenginius, rankinius skirstytuvus, stacionarius skirstytuvus ir kilpinius skirstytuvus. Jis taip pat tinka 0,4 kV žemos įtampos skirstomiesiems įrenginiams, pvz., stacionariesiems skirstomiesiems įrenginiams ir stalčių skirstomiesiems įrenginiams. Belaidžius temperatūros jutiklius galima montuoti bet kuriame skirstomųjų įrenginių šilumos taške, įrenginys naudoja belaidžio duomenų perdavimo technologiją stebimų temperatūros duomenų perdavimui realiu laiku ir tokius duomenis atvaizduoja ARTM-Pn lokaliai. Be to, jį galima prijungti prie tinklo per RS485 prievadą nuotoliniam intelektualiam stebėjimui.
Yra trijų tipų ATE serijos belaidžiai temperatūros jutikliai ir atitinkamai trys tvirtinimo būdai, ty varžtais, dirželiu ir pririštu tipu. Varžtinis tipas tinkamas naudoti jungtyse tarp kabelio ir šynos ir jungtyse tarp kabelio ir skyriklio. Dirželiu tvirtinamas tipas tinkamas naudoti prie judančių kontaktų ir fiksuotų pertraukiklio, kabelių jungčių ir šynų kontaktų. Surištas tipas tinkamas naudoti prie judančių kontaktų, šynų, kabelių ir jungčių tarp šynos ir kabelio.

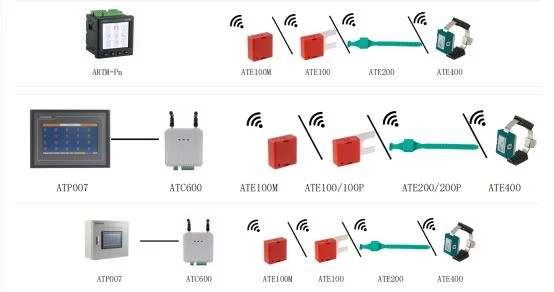

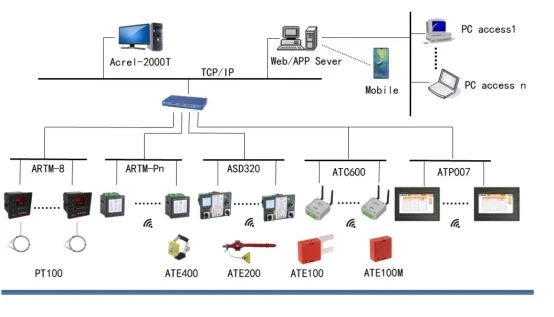

Tinklo tipologija

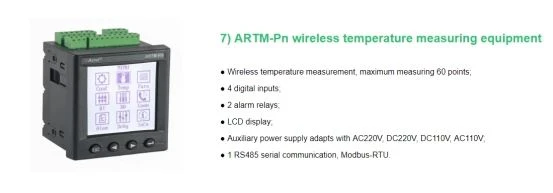

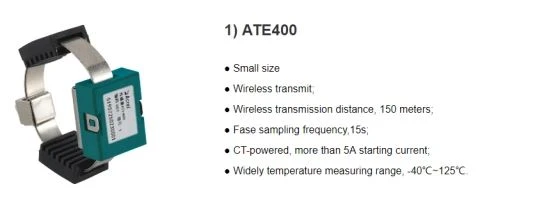

Produktas

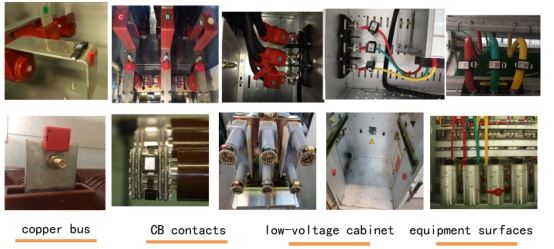

Montavimas
