Abstraktus
Remiantis atviro tipo Hall srovės jutiklio principu, charakteristikomis ir įrengimo režimu, analizuojamas atviro tipo Hall srovės jutiklio pritaikymas gamyklos transformavimo ir paskirstymo sistemoje, kad būtų pateiktas sprendimas, kurį vartotojai galėtų realizuoti. greitas protingas nuolatinės srovės sistemos paskirstymas.
Raktažodžiai: atviro tipo Holo srovės jutiklis DC paskirstymo sistemos veikimo principo taikymas
Apžvalga
Nuolatinės srovės paskirstymo sistemą paprastai sudaro aukšto dažnio perjungimo maitinimo šaltinis ir akumuliatorius, kuris naudojamas užtikrinti patikimą nuolatinės srovės maitinimą valdymui, signalui, relinei apsaugai ir automatiniams įrenginiams, avarijų apšvietimui ir pan. Jai keliami aukšti maitinimo patikimumo, stabilumo ir kokybės reikalavimai. Todėl rusiškoje nuolatinės srovės sistemoje suderinome naudojamą DC Hall paskirstymo matuoklį. Keičiant nuolatinės srovės sistemą, nenutrūksta elektros energijos tiekimas, o inžinerinė transformacija yra sudėtinga, o tradicinis uždaras Hall srovės jutiklis arba šuntas negali išspręsti problemos. Todėl atviras Hall srovės jutiklis gali būti naudojamas sprendžiant nuolatinės srovės matavimo problemą transformacijos projekte, kad būtų užtikrintas saugus transformacijos proceso veikimas be elektros energijos tiekimo nutraukimo.
Produkto dizainas
Struktūriniai bruožai

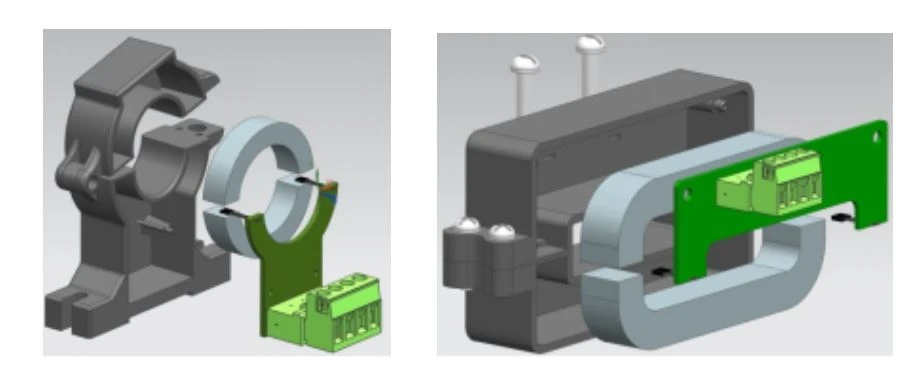

Atviros burnos Hall srovės jutiklis sukurtas remiantis tradiciniu uždaros burnos Hall srovės jutikliu. Jis turi naują struktūrą ir gražią išvaizdą. Visą sudaro apvalkalas, geležies šerdis, mėginių ėmimo plokštė ir fiksuota derva. Korpuso medžiaga pagaminta iš PC/ABS lydinio, pasižyminčio atsparumu aukštai temperatūrai, dideliu mechaniniu stiprumu ir aplinkos apsauga. Šerdis pagamintas iš orientuoto šalto klijavimo silicio plieno lakšto, kuris pasižymi stabiliomis savybėmis, dideliu mechaniniu stiprumu ir ypač dideliu magnetiniu laidumu. Žalias prijungiamas gnybtas naudojamas plokštėms ir išoriniams laidams prijungti, o tai patogu ir patikima instaliuojant laidus vietoje. Konkreti struktūra parodyta 1 ir 2 paveiksluose. Gaminio išvaizda yra padalinta. 1 paveiksle pavaizduotas apvalus praėjimas, tinkamas eiti per nuolatinės srovės sistemą, kai pagrindinė magistralė yra kabelis. , 2 pav. kvadratinis praėjimas, tinkamas nuolatinės srovės sistemai, kai pagrindinė magistralė yra varinė juosta. Atsižvelgiant į pirminės srovės matavimo diapazoną ir perforacijos reikalavimus, galima pasirinkti atitinkamą gaminio tipą. Šios serijos jutikliai gali išmatuoti srovės diapazoną nuo 20A iki 20000A, pagrindinę phi formą 20, 40, 60, 64*16, 85*27, 104*36, 140*50 ir kitas specifikacijas, kaip parodyta 3 paveiksle. , tinka įvairioms reikmėms.
1 pav. apskrito praėjimo modelis 2 pav

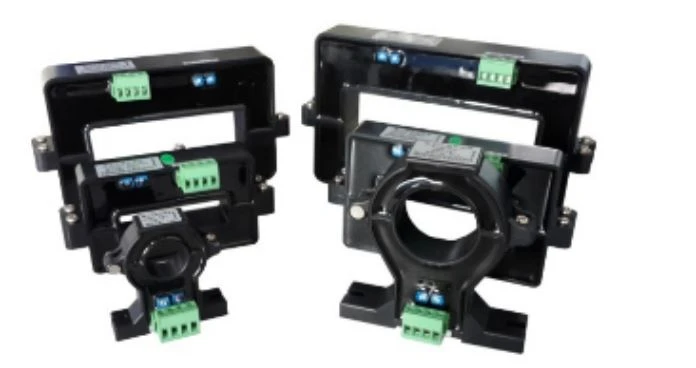

3 pav. AHKC serijos atviro tipo Holo srovės jutiklis
Darbo principas

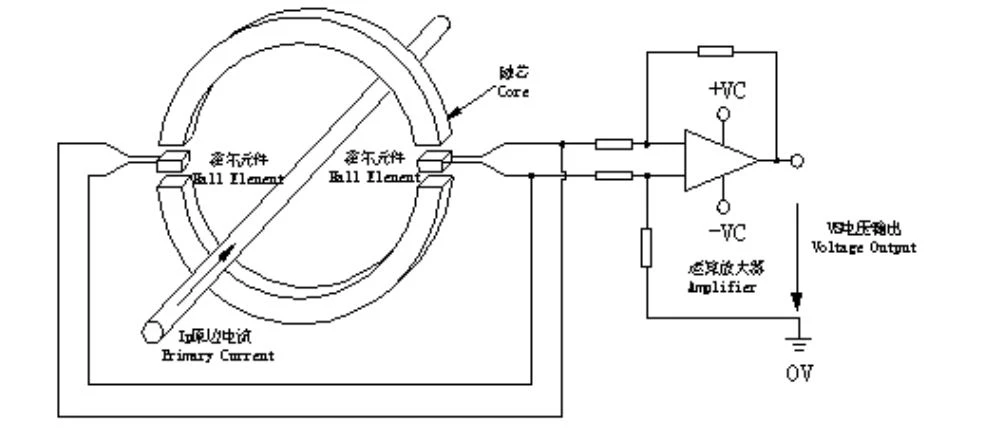

Salės srovės jutiklis, pagrįstas salės efektu, elektromagnetinės indukcijos principu, jutiklio konstrukcija, pagal principą galima suskirstyti į atviro ciklo režimą (tiesią) ir uždarojo ciklo režimą (magnetinio balanso tipas), atviros salės srovės jutiklis yra tradicinis atvira kilpa (tiesi) yra patobulinta salės jutiklio pagrindu, skiriasi nuo tradicinės vieno branduolio, vieno lusto dizaino salės, Siekiant suprojektuoti padalintą konstrukciją, geležinė šerdis yra atskirta ir sumontuota simetriškai. Aparatinė įranga priima lygiagrečią papildomą diferencinę dvigubų Hall lustų įvestį. Atviro tipo Hall jutiklio principas parodytas 4 paveiksle:
4 pav. Atviro Holo jutiklio schema
Kai pirminė šoninė srovė IP teka ilgu laidu, aplink laidą susidarys magnetinis laukas, magnetinio lauko dydis ir proporcingas srovei per laidą, magnetinis laukas susikaupia apskritime, per du salės elementą Apvalus oro tarpo matavimas, du salės elementų ženklai, išdėstyti tame pačiame lauke, išvesties signalas su papildomomis išėjimo įtampos charakteristikomis, naudojant diferencinio stiprintuvo išvestį, gali ne tik slopinti bendrojo režimo trikdžius, bet ir temperatūros dreifo įtaką, išvestis įtampa VS tiksliai atspindi pradinę šoninę srovę IP. Bendra vardinė išvestis kalibruojama kaip DC±5V arba DC4-20mA.
Produkto montavimas

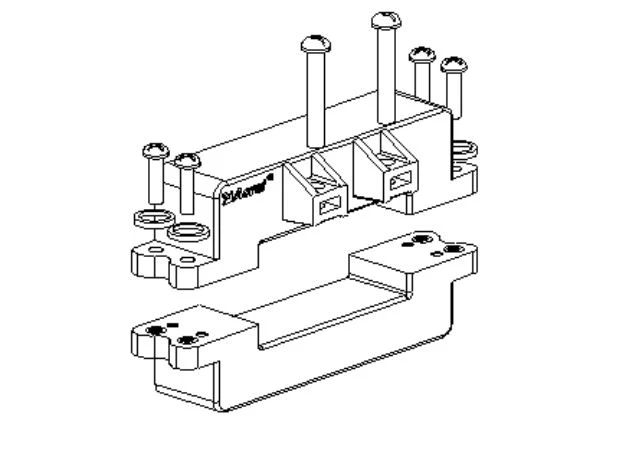

Kaip pavyzdį paimkite gaminius su kvadratinėmis skylėmis, kaip parodyta 5 paveiksle, atidarykite atviro tipo Holo srovės jutiklio tvirtinimo varžtą ir nuimkite apatinę jutiklio korpusą; Viršutinė atvirojo tipo Hall srovės jutiklio korpusas įkeliamas į pirminę skirstomosios sistemos magistralę, o apatinis – uždaras. Jutiklio tvirtinimo varžtai ir tarpinės praeina per viršutinio ir apatinio korpuso tvirtinimo angas, o viršutinis ir apatinis jutiklio korpusai tvirtinami kartu. Jei galimas maitinimo išjungimo įrengimas vietoje, bronzinėje plokštėje galima atidaryti dvi atitinkamas sriegines skylutes pagal jutiklio atstumo reikalavimus, o jutiklis pritvirtinamas prie srieginės šynos juostos angos per galinio tvirtinimo tvirtinimo angą, kad užbaigtų jutiklio montavimas; Jei vietoje reikalinga nuolatinė elektros instaliacija, tarp korpuso ir bronzinės plokštės galima įterpti atraminį guminį padą, kad būtų užtikrintas jutiklio patikimas veikimas vibracijos sąlygomis. Visas diegimo procesas yra gana greitas ir paprastas.
5 pav. Gaminio montavimo schema
Atviro tipo Hall jutiklio privalumai
Palyginti su tradiciniu nuolatinės srovės matavimo metodu, paprastai naudojamu šuntu arba transformatoriumi, atviro tipo Hall jutiklis turi šiuos privalumus:
1) Didelis pirminės ir antrinės pusės izoliacijos stiprumas, iki AC 12KV izoliacijos;
2) Nėra įterpimo praradimo;
3) Geras dinaminis veikimas: atsako laikas yra mažesnis nei 20 uS, o sekimo greitis Di / dt yra didesnis nei 20 A / uS
4) Montuojant nereikia išardyti originalaus šoninio laido ar magistralės. Jis ypač tinkamas transformuojant ir konstruojant įrangą, kuriai neleidžiama prarasti galios.
Produkto programos
Atviras Hall srovės jutiklis daugiausia naudojamas transformuojant nuolatinės srovės paskirstymo sistemą gamyklose, pavyzdžiui, nuolatinės srovės energijos sistemos transformacija elektrinėse, nuolatinės srovės sistemos transformacija pastotėse, komunikacijos patalpų transformacija, geležinkelio lokomotyvo transformacija ir kituose projektuose. Jis gali konvertuoti sistemos centrinio krašto nuolatinės srovės signalą į standartinę DC± 5V arba 4-20 mA išvestį. Jis atlieka stebėjimo ir elektros izoliavimo funkciją ir gali būti naudojamas su kelių kilpų stebėjimo prietaisais ar kitais elektriniais matavimo prietaisais.
Išvada
Atviras Hall srovės jutiklis vaidina svarbų vaidmenį taikant nuolatinės srovės sistemą dėl savo paprastos konstrukcijos, patogaus montavimo, patikimo veikimo ir kitų gerų pritaikomumo, ypač renovacijos projekte.
