Abstraktus
Energijos paskirstymo sistema yra elektros tinklo sistema, kurią sudaro įvairios energijos paskirstymo įranga ir elektros paskirstymo įrenginiai, skirti transformuoti įtampą ir tiesiogiai paskirstyti elektros energiją galutiniams vartotojams. Kaip elektros energijos sistemos dalis, elektros paskirstymo sistema tiesiogiai susiduria su galutiniais vartotojais, o jos tobulumas tiesiogiai veikia daugumos vartotojų energijos suvartojimo patikimumą ir kokybę, todėl ji užima svarbią vietą elektros sistemoje. Todėl siekiant išvengti rimtų nelaimingų atsitikimų, tokių kaip įrangos senėjimas, įrangos perdegimas, elektros tiekimo nutraukimas, gaisras ir įrangos sprogimas dėl aukštos temperatūros, ilgalaikis kiekvieno elektros mazgo temperatūros stebėjimas gali padėti išvengti rimtų gedimų, galinčių sukelti sužalojimą ir ekonominius nuostolius. nuostoliai vartotojams.
Raktiniai žodžiai: Belaidė temperatūros stebėjimo sistema, 433Mhz belaidis temperatūros jutiklis, belaidis temperatūros jutiklis
projekto apžvalga
Šis projektas yra energijos paskirstymo projektas gamykloje Filipinuose. Jis naudojamas 32 kV maitinimo paskirstymo spintelėje ir turi būti aprūpintas belaidžiais temperatūros matavimo produktais, kad būtų galima saugiai stebėti temperatūrą. Jutiklio darbo aplinkos temperatūra atitinka nuo -50 ℃ iki +125 ℃ reikalavimą. Pasirinkite mūsų ATE400 CT indukcinės galios jutiklį ir naudokite ATC400 siųstuvą-imtuvą temperatūros rodymo įrenginiui prijungti. Saugumo ir ekonominės naudos sumetimais kiekviename elektros energijos skirstymo patalpos elektros mazge rekomenduojama vykdyti temperatūros stebėjimą realiu laiku.
Produkto dizainas
ARTM-Pn belaidė temperatūros matavimo įranga buvo sukurta pagal belaidžio temperatūros matavimo įrangos specifikaciją, NB/T 42086-2016. Jis tinka 3–35 kV kambariniams skirstomiesiems įrenginiams, įskaitant įmontuotus skirstomuosius įrenginius, rankinius skirstytuvus, stacionarius skirstytuvus ir kilpinius skirstytuvus. Jis taip pat tinka 0,4 kV žemos įtampos skirstomiesiems įrenginiams, pvz., stacionariesiems skirstomiesiems įrenginiams ir stalčių skirstomiesiems įrenginiams. Belaidžius temperatūros jutiklius galima montuoti bet kuriame skirstomųjų įrenginių šilumos taške, įrenginys naudoja belaidžio duomenų perdavimo technologiją stebimų temperatūros duomenų perdavimui realiu laiku ir tokius duomenis atvaizduoja ARTM-Pn lokaliai. Be to, jį galima prijungti prie tinklo per RS485 prievadą nuotoliniam intelektualiam stebėjimui.
Yra trijų tipų ATE serijos belaidžiai temperatūros jutikliai ir atitinkamai trys tvirtinimo būdai, ty varžtais, dirželiu ir pririštu tipu. Varžtinis tipas tinkamas naudoti jungtyse tarp kabelio ir šynos ir jungtyse tarp kabelio ir skyriklio. Dirželiu tvirtinamas tipas tinkamas naudoti prie judančių kontaktų ir fiksuotų pertraukiklio, kabelių jungčių ir šynų kontaktų. Surištas tipas tinkamas naudoti prie judančių kontaktų, šynų, kabelių ir jungčių tarp šynos ir kabelio.

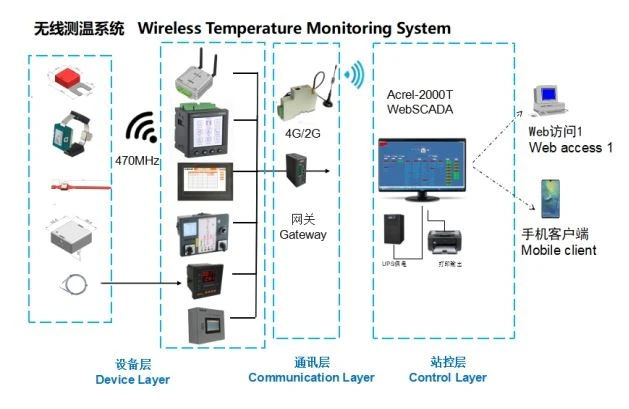

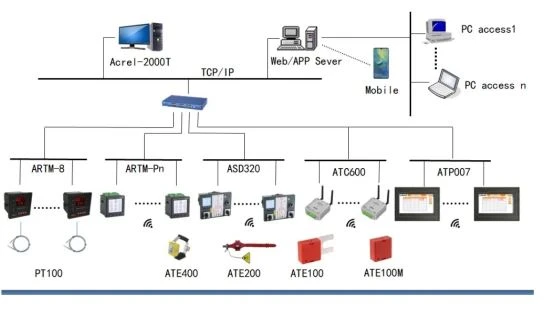

Tinklo tipologija
Belaidė temperatūros stebėjimo sistema tinka 3–35 kV kambariniams skirstomiesiems įrenginiams, įskaitant įmontuotus skirstytuvus, rankinius skirstytuvus, stacionarius skirstytuvus ir kilpinius skirstomuosius įrenginius. Jis taip pat tinka 0,4 kV žemos įtampos skirstomiesiems įrenginiams, pvz., stacionariesiems skirstomiesiems įrenginiams ir stalčių skirstomiesiems įrenginiams.
Informacijos mainai tarp belaidžio temperatūros jutiklio ir pagrindinio kompiuterio yra perduodami belaidžiais signalais, kurie neturės įtakos sistemos izoliacijos veikimui ir yra saugūs naudoti. Belaidė temperatūros matavimo sistema daugiausia taikoma pramonės srityje. Jis gali stebėti aukštos įtampos kabelių jungčių ir aukštos įtampos skirstomųjų spintelių kontaktų temperatūrą realiu laiku, kad eksploatavimo ir priežiūros personalas galėtų nuotoliniu būdu suvokti darbo vietoje būseną.
Belaidės temperatūros stebėjimo sistemos savybės
(1) Belaidis temperatūros matavimo modulis yra saugus ir patikimas, jį lengva įdiegti ir prižiūrėti. Jis tinka temperatūros stebėjimui esant vidurinio jungiklio aukštos įtampos ir didelės srovės kontaktams. Bandomojo įrenginio struktūros keisti nereikia.
(2) Visa belaidžio temperatūros matavimo sistema gali bendrauti belaidžiu būdu, o signalo perdavimas yra patogus.
(3) Belaidė temperatūros matavimo sistema pasižymi stipriu anti-trukdymu, o jos atsparumas impulsiniams trukdžiams, greitiems pereinamiesiems trukdžiams, elektrostatinei spinduliuotei, elektromagnetinio lauko spinduliuotei ir kt. pasiekė nacionalinį keturių lygių standartą, o veikimas. įrangos jungiklis neturi įtakos vidutinės įtampos jungiklio atidarymui ir uždarymui. Veikimo ir apsaugos įtaiso veiksmai.
(4) Taikymas pramonėje (anglies, plieno, naftos, chemijos pramonėje), elektrinėse, mokyklose, ligoninėse, savivaldybių statyboje, transporto įrenginiuose (oro uostuose, geležinkelio stotyse), komerciniuose pastatuose, konferencijų ir parodų centruose, fotovoltinės energijos gamyboje, naujos energijos ir kitose srityse.
Produktas
① Baterijos tipo belaidis temperatūros jutiklis
Figūra | Tipas | Funkcija |
| ATE100 | Varžtuotas belaidis temperatūros jutiklis, tinka šynos išėjimui ir kabelio persidengimui. |
| ATE100M | Magnetinis belaidis temperatūros jutiklis, sumontuotas grandinės pertraukiklio kontaktuose ir magistralės juostoje. |
| ATE100P | Pririšto tipo pasyvus belaidis temperatūros jutiklis, IP68, tinka naudoti lauke. |
| ATE200 | Pririšto tipo pasyvus belaidis temperatūros jutiklis, montuojamas šynų ir kabelių jungtyse. |
| ATE200P | Varžtinio tipo belaidis temperatūros jutiklis, IP68, tinka naudoti lauke. |
② CT maitinamas belaidis temperatūros jutiklis
Figūra | Tipas | Funkcija |
| ATE400 | Pririšto tipo pasyvus belaidis temperatūros jutiklis, pritvirtintas lydinio dirželiu. |
③ Belaidis siųstuvas-imtuvas
Figūra | Tipas | Funkcija |
| ATC450 | Belaidis siųstuvas-imtuvas, gali priimti duomenis iš 60 ATE100/ATE100M/ATE100P/ATE200/ATE200P, 1 RS485 (Modbus-RTU) |
| ATC600 | Belaidis siųstuvas-imtuvas, gali priimti duomenis iš 240 ATE100/ATE100M/ATE100P/ATE200/ATE200P，1 RS485(Modbus-RTU) |

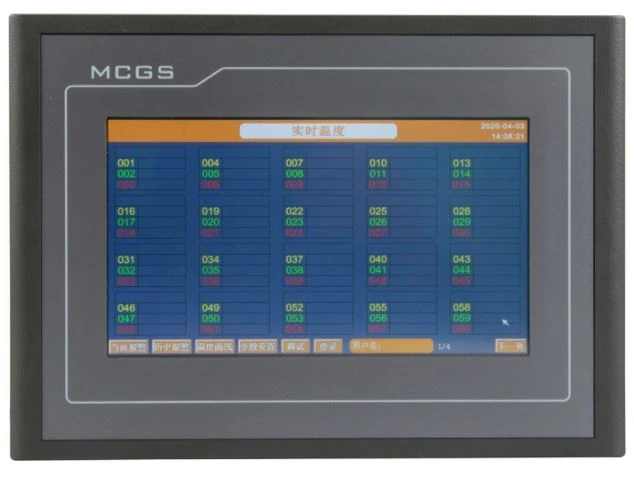

④ Ekrano terminalas
Figūra | Tipas | Funkcija |
| ARTM-Pn | Belaidis temperatūros matavimo prietaisas, gali priimti duomenis iš 60 ATE jutiklių, 1 RS485，4DI/2DO |
| ARTM-8 | Pažangus temperatūros valdymo matuoklis, 8 kanalų temperatūros matavimas (PT100 jutiklis) |
 | ATP007/ATP010 | 7 colių jutiklinis ekranas 10 colių jutiklinis ekranas |

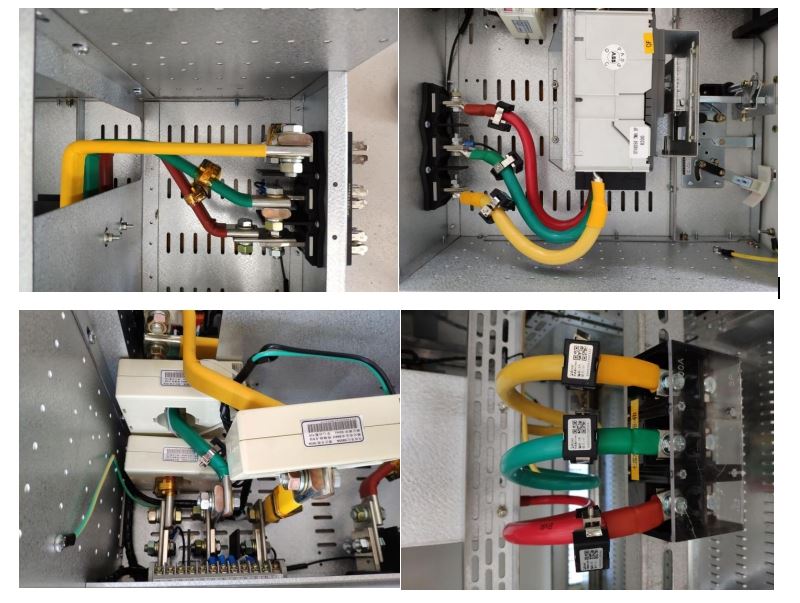

Montavimas
Išvada
Taikant šiandieninius' elektros skirstymo įrenginius, pastočių elektros paskirstymo sauga yra itin svarbi. „Acrel“ belaidžio temperatūros matavimo produktų taikymas gamyklos projekto Filipinuose elektrotechnikoje gali būti nukreiptas į aukštos ir žemos įtampos skirstomąsias spintas. Stebėkite elektros jungčių taškų, pvz., juostinių jungčių, grandinės pertraukiklio kontaktų, kabelių jungčių ir kt., temperatūrą, kad išvengtumėte pernelyg didelio kontaktinio pasipriešinimo, kurį sukelia oksidacija, laisvumas, dulkės ir kiti veiksniai eksploatacijos metu ir šilumos susidarymas, kaip paslėptas pavojus, ir interneto temperatūrą. stebėjimas Jis gali pagerinti įrangos saugą, laiku, nuolat ir tiksliai atspindėti įrangos veikimo būklę, išvengti saugos nelaimingų atsitikimų ir sumažinti įrangos avarijų skaičių.
