Aabstraktus
Pastaraisiais metais sparčiai vystantis duomenų centrams, duomenų centrų energijos vartojimo problema tampa vis ryškesnė. Energijos valdymas ir duomenų centrų maitinimo ir paskirstymo projektavimas tapo karštomis problemomis. Protingi ir patikimi duomenų centrų elektros paskirstymo sistemos sprendimai yra pagrįstas būdas pagerinti duomenų centro energijos vartojimo efektyvumą ir sumažinti įrangos energijos sąnaudas. Kartu su atitinkamomis techninėmis specifikacijomis išanalizuoti senosios ir naujos duomenų centro elektros energijos paskirstymo schemų privalumai ir trūkumai, pateikiama nuoroda naujos modulinės kompiuterių patalpos projektavimui.
Raktažodžiai: duomenų centras; terminalo galios paskirstymas; kolonos galvutės spintelė
1. Bpripažinimas
Tobulėjant mokslui ir technologijoms, duomenų centrų skaičius, mastas ir galios tankis ir toliau didėja, o statybos lygis ir toliau gerėja. Energijos paskirstymo sistema yra svarbiausia duomenų centro dalis. Nutrūkus maitinimui arba prastos kokybės maitinimui, serveris gali prastovos. sukelti nuostolių. Svarbiu duomenų centrų projektuotojų klausimu tapo, kaip optimizuoti dizainą, siekiant pagerinti duomenų centro maitinimo šaltinio saugumą ir patikimumą, kad būtų užtikrintas nenutrūkstamas ir stabilus elektroninės informacinės sistemos veikimas. Palyginti su tradicine maitinimo ir paskirstymo schema, ar yra saugi, ekonomiška ir stabilesnė maitinimo schema, yra problema, kuri rūpi projektuotojams.
2. Energijos paskirstymo schema duomenų kambario gale
projekto apžvalga
Bendras duomenų centro statybos plotas yra 1906,24 kvadratiniai metrai, iš kurių bendras duomenų centro statybos plotas yra 210,6 kvadratiniai metrai, įskaitant 1F duomenų kambarį ir 1F ryšių kambarį. Funkcinė zona apima pagrindinę mašinų skyrių (kompiuterių, ryšių skyrių), valdymo zoną (biurą, interneto įrangos kambarį ir kt.) ir pagalbines patalpas.

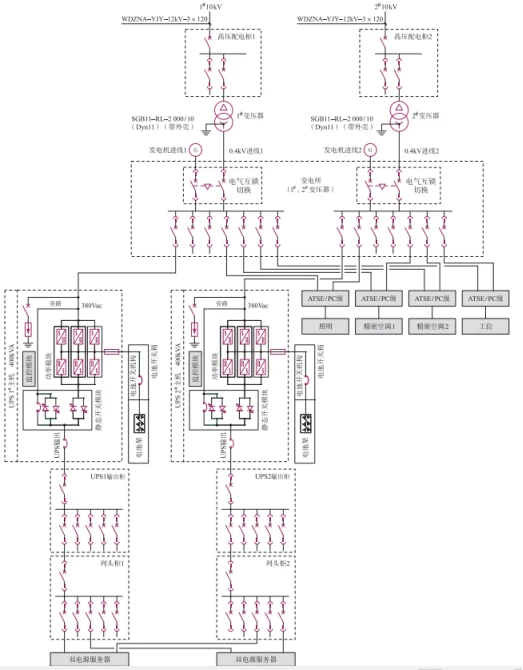

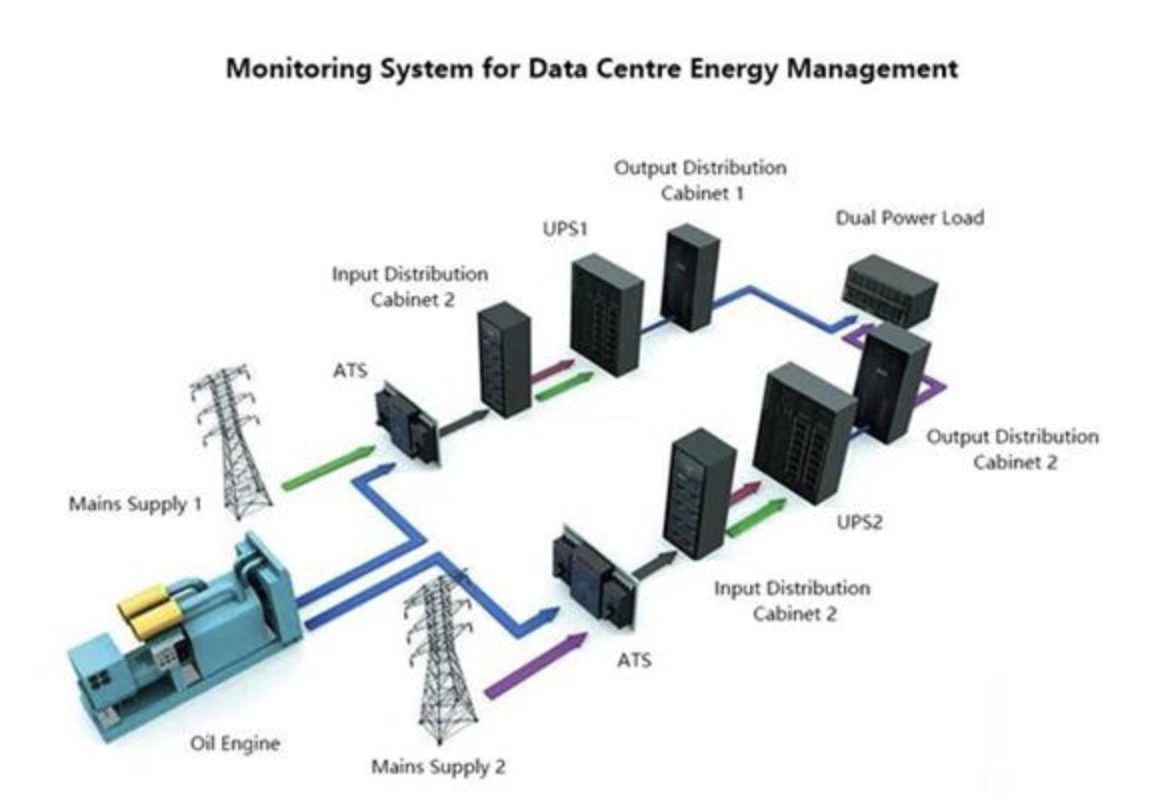

Tradicinė elektros paskirstymo schema viena
10kV aukštos įtampos maitinimas tiekiamas iš dviejų skirtingų pastočių tinklo, o aukštos ir žemos įtampos nėra sujungtos. Trečiasis maitinimo šaltinis paimamas iš elektros centro dyzelinio generatoriaus. Pagrindinis atsarginis maitinimo šaltinis ir generatoriaus maitinimas perjungiami transformatoriaus išėjime, kad būtų užtikrintas duomenų centro energijos suvartojimas. Įranga patikimai naudoja elektros energiją. Atsižvelgiant į tai, kad vieno generatoriaus galingumas yra gerokai mažesnis nei 2500kW, o generatorių skaičius nesiekė daugiau nei 10, pasirenkamas 0,4kV žemos įtampos generatorių komplektas. 0,4kV generatoriaus agregato nulinis taškas turi būti tiesiogiai įžemintas, o laidininkai, sujungti tarp generatoriaus žvaigždžių taškų, turi būti izoliuoti. Duomenų centre iš viso sumontuoti 2 400 kVA UPS sistemų rinkiniai, kad būtų suformuota 2N gedimams atspari sistema. Dviejų grandinių ir dviejų išėjimų spintos gali tiekti maitinimą elektroninei informacijos įrangai ir darbo vietų lizdams duomenų centre. UPS sistemos baterija gali tiekti nuolatinį maitinimą 15 minučių visoms ① klasės apkrovoms. Duomenų centro vieno serverio apkrova laikoma 3 kW, o maksimali apkrova neviršija 4 kW. Kad duomenų centro UPS gedimas maitinimo perjungimo proceso metu nepadarytų įtakos normaliam svarbios apkrovos veikimui, tinklo ir dyzelinių generatorių jungiklis ATS turėtų būti keturių lygių jungiklis su kompiuterio lygio ir neutralios linijos persidengimu. perjungimas.

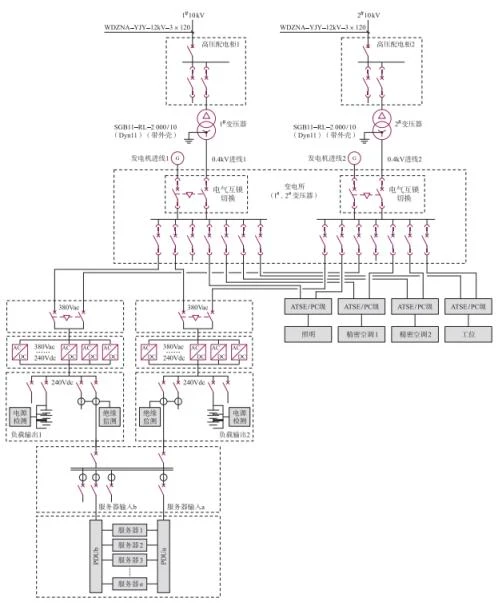

Nauja maitinimo ir paskirstymo schema 2
Atsižvelgdama į technologines naujoves ir propaguodama ekologiškos energijos taupymo koncepciją, tarptautinė TGG organizacija pasiūlė PUE – duomenų centrų energijos vartojimo efektyvumo matą. PUE yra visos duomenų centro sunaudotos energijos ir IT apkrovų sunaudotos energijos santykis ir yra atvirkštinis DCIE. PUE=visos duomenų centre esančios įrangos energijos suvartojimas / IT įrangos energijos suvartojimas, PUE yra santykis, etalonas yra 2, kuo arčiau 1, tuo geresnis energijos vartojimo efektyvumo lygis, tuo aukštesnis žalias duomenų centras.
Atlikus didelę duomenų analizę, prieita prie išvados, kad aukštos įtampos nuolatinės srovės (HVDC) maitinimo ir paskirstymo sistema, integruota kintamosios srovės ir nuolatinės srovės maitinimo ir paskirstymo sistema bei UPS ir HVDC turi didesnį darbo efektyvumą, o tai gali pagerinti duomenų centro energijos taupymo indeksą.
3. Naujų ir senų elektros tiekimo ir paskirstymo sistemų sprendimų palyginimas
UPS maitinimo sistemos išėjimas yra maitinimo dažnis, o filtro nuostoliai yra dideli, o HVDC yra aukšto dažnio filtravimas ir užima mažesnį plotą. UPS baterija yra įvesties gale. Jei pats UPS sugenda, apkrova vis tiek praras maitinimą; kol HVDC baterija yra išvesties gale. Net jei pats HVDC sugenda, baterija vis tiek gali tiekti maitinimą apkrovai, kad būtų užtikrintas nepertraukiamas maitinimo šaltinis. UPS maitinimo sistema turi daugiau tarpinių jungčių nei HVDC maitinimo sistema. HVDC akumuliatorius yra tiesiogiai prijungtas prie magistralės, todėl keitiklio jungties nereikia, o kiekviena daugiapakopė tarpinė jungtis sumažins konversijos efektyvumą, todėl padidės energijos sąnaudos.
4. Akrelsprendimai HVDC sprendimams

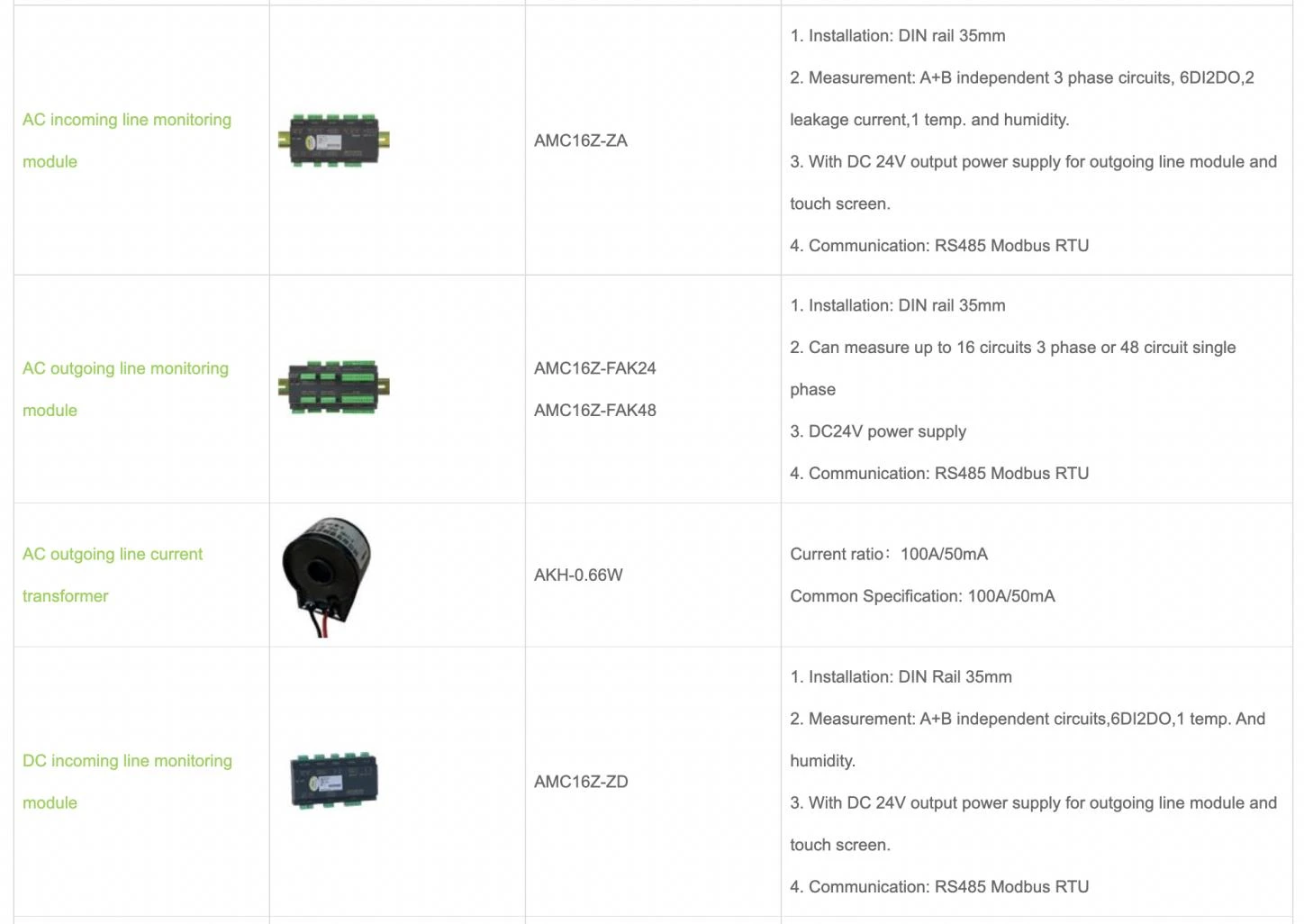

Acrel AMC16Z serijos nuolatinės srovės maitinimo paskirstymo stebėjimo įrenginys yra matavimo įrenginys, specialiai sukurtas duomenų centro serverio energijos valdymui. Įrenginys yra kompaktiško dizaino ir gali stebėti visus elektrinius parametrus, įvesties ir išvesties jungiklius bei žaibo iškroviklio būseną A plius B dvi įeinančias linijas ir 192 išeinančias linijas realiuoju laiku. Visų matavimo kanalų aliarmo slenksčius galima nustatyti atskirai. Ribotas įvykis iš karto įjungia sistemos garso ir šviesos aliarmą ir gali būti aprūpintas izoliacijos aptikimo moduliu, kuris gali aptikti nuolatinės srovės sistemos šynų ir šakų grandinės izoliacijos būseną, kad būtų galima stebėti ir valdyti internetu realiuoju laiku, ir pasiekti aukštą laipsnį. stebėjimo kilpos integravimo į tradicinės priemonės tūrį.
Produktas Module

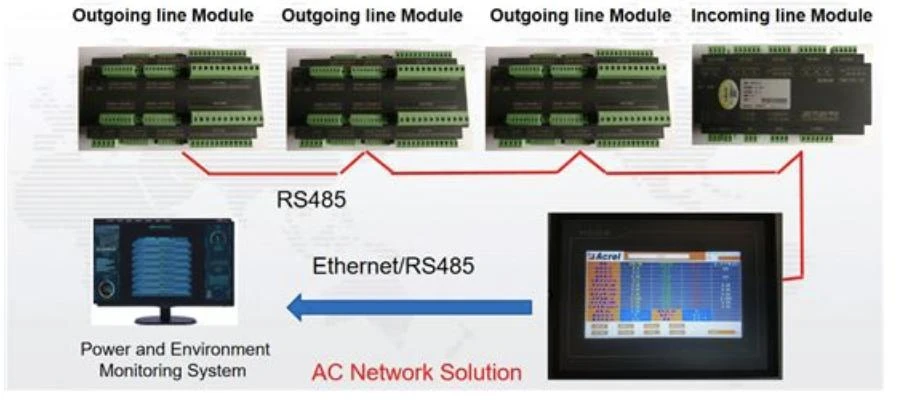

Sistemos tinklo schema
5. Cįtraukimas
„Acrel“ ilgą laiką atliko išsamią duomenų centrų pramonės vidinės ir išorinės aplinkos analizę, atliko pramonės karštųjų taškų analizę apie nacionalinę politiką ir pramonės ateities plėtros tendencijas, numatė būsimą pramonės plėtros kryptį ir patobulino įvairius taikomųjų sprendimų savo pramonėje. Klientų poreikiai, kad atitiktų skirtingų klientų taikomuosius poreikius.
Norėdami gauti daugiau informacijos apie sprendimą, patikrinkite toliau pateiktą nuorodą:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
