Apžvalga

"Acrel BD Series" elektrinis siųstuvas yra prietaisas, galintis izoliuoti ir perduoti elektrinius parametrus, šis trijų fazių srovės keitiklis veikia kaip siųstuvas, kuris konvertuoja kintamosios srovės srovę arba įtampą į linijinį nuolatinės srovės analoginį signalą, izoliuodamas įvestį ir išvestį. Produktai atitinka GB / T 13850-1998 standartą.

Funkcija

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fazė&laidai	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Įvesties	Įtampa	Tiesioginis L-L	Iki 480V AC
		Tiesioginis L-N	Iki 276V kintamosios srovės
		Su išoriniu PT	○	○	○	○	○
	Srovė	Tiesioginis	Iki 5A AC
	Srovė	Su išoriniu KT	○	○	○	○	○
Išvesties	Normalioji vertė	DC:4-20mA、0-20mA, 0-5V, 0-10V ir pan.
	Atsparumas apkrovai	Dabartinė išeiga≤600Ω Įtampos išėjimas≥1000Ω
	Ripple turinys	<0.5% peak="">
Matavimo	Įtampa	□	—	—	□
	Srovė		—	—	□	□	□
	Aktyvi / reaktyvi galia	—	—	—	—	□	□
	Akivaizdi galia	—	—		—	□	□
	Galios koeficientas	—	—	R	—	□
	Dažnis					□	□
Energijos apskaita	±KWh	—	—	—	—	—	○
Tikslumo klasė	0.5%
Komunikacija	Sąsaja: RS485 Protokolas: Modbus-RTU			—
Analoginė išvestis	DC 0-5V,0-10V,0-20mA,4-20mA
Pulso išvestis

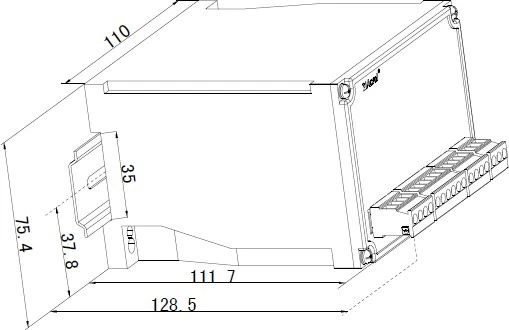

Matmenys(mm)	Korpusas(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pagalbinė galia		85-265V AC/DC,DC24V,DC48V
Temperatūra	Operacija	nuo -10 iki 55°C
Temperatūra	Sandėliavimas	Nuo -25 iki 70°C
Drėgmė		Iki 95%, be kondensacijos

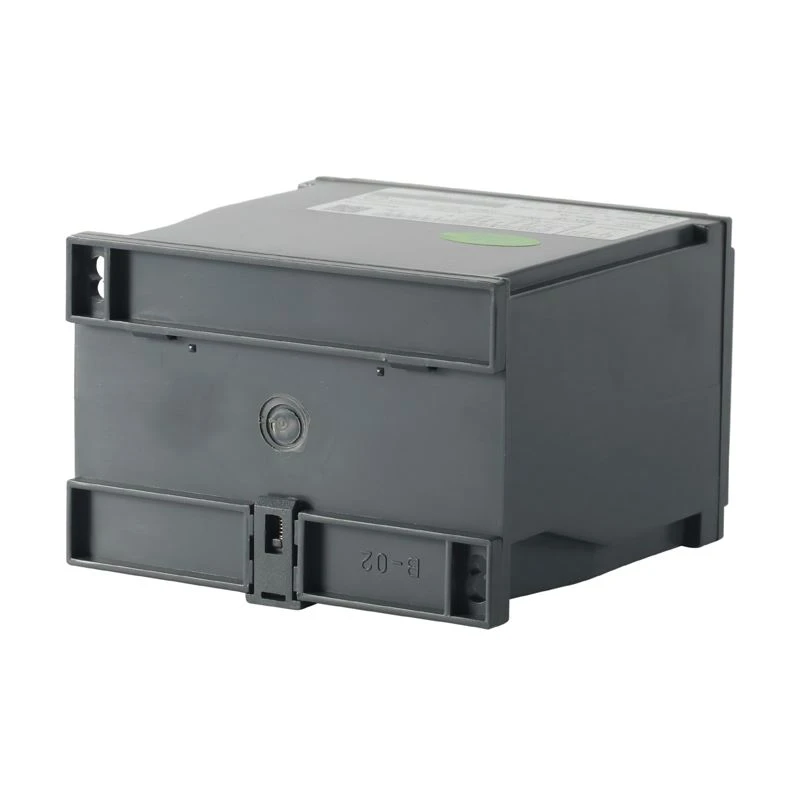

Diegimo		(Geležinkelis) DIN35 pritvirtinkite ant kabinos varžtais
Standartus		GB/T 13850

"○": Taip "—" Ne "" Neprivaloma


	BD-3P serijos elektros keitiklis ● Įtampa\Srovė\Galia\Maitinimo koeficientas\Dažnis ● Perkrova: 1,2 karto didesnė už įvertintą vertę ● Analoginė išvestis DC 0-5V/0-10V/0-20mA/4-20mA

BD-AI serijos vienfazis srovės keitiklis ● Kintamosios srovės srovė ● Perkrova: 1,2 karto didesnė už įvertintą vertę ● Analoginė išvestis DC 0-5V/0-10V/0-20mA/4-20mA
