Apžvalga

BA serijos intelektualios srovės jutiklis naudoja elektromagnetinės indukcijos principą, kad realiu laiku išmatuotų kintamosios srovės srovę elektros tinkle, ir naudoja pastovios srovės ir linijinės kompensavimo technologiją, kad izoliuotų ir transformuotų ją į standartinę NUOLATINĖS SROVĖS signalo išvestį arba per RS485 sąsają (Modbus-RTU protokolas) matavimo duomenims perduoti. DC24V arba 12V saugos įtampos maitinimo šaltinis gali būti plačiai naudojamas pramoninės automatikos srityje. BA50L(II.)-AI yra kintamosios srovės transformatorius, kuris daugiausia aptinka elektros sistemos nuotėkio srovę, bet kuriuo metu gali suvokti elektros grandinių ir įrangos būklę ir užkirsti kelią gaisrams ir kitoms avarijoms, kurias sukelia nuotėkis.

Parametras

Techninis parametras			Indeksas
Tikslumo klasė			0.5 klasė
Įvesties	Nominali vertė	BA20(II.)-AI	Dabartinis AC 0.5A, 50A, 200A ir kt. AC 0~(0,5~200)A
		BA50(II.)-AI	Dabartinis AC 60A, 300A, 600A ir kt. AC 0~(60~600)A
		BA50L(II.)-AI	Dabartinis AC 0.1A, 1A ir kt. AC 0~(0,1~1)A
	Perkrovos	Nepertraukiamas 1,2 karto, momentinė srovė 10 kartų/1S
	Absorbuota galia	≤1VA
	Dažnio atsakas	25Hz ~ 800Hz, ypač tinka pramoniniam dažniui
Išvesties	Nominali vertė	DC4~20mA arba 0~20mA, 0~5V, 0~10V(1) ir kt.
	Atsparumas apkrovai	Kai DC12V maitinimo šaltinis, srovės išėjimo klasė 0.5is ≤250Ω Kai DC24V maitinimo šaltinis, srovės galia yra ≤500Ω, Kai įtampos išvestis yra ≥1KΩ
	Komunikacija	RS485 sąsaja/Modbus-RTU(2)
Atsakymo laikas		≤400ms
Maitinimo	Įtampa	12V arba 24V
	Energijos suvartojimas	≤1W
Atsparumas izoliacijai		>100MΩ
Glaudus stiprumas		Tarp įvesties / išvesties ir maitinimo šaltinio 2.0KV/1min,50Hz
Temperatūros koeficientas		-10°C~+55°C, ≤400ppm/°C
Aplinkos	Temperatūra	Darbas: -10°C~+55°C Saugykla: -25°C~+70°C
	Drėgmė	≤93%RH, be kondensacijos, nėra korozinių dujų vietos
	Aukštis	≤2000 m
Diegimo metodas		TS35 bėgis arba naudokite varžtus spintai pritvirtinti

Pastaba: (1)0~10V išėjimas tinka tik DC24V maitinimo šaltiniui;

(2) Ryšio funkcija yra neprivaloma.

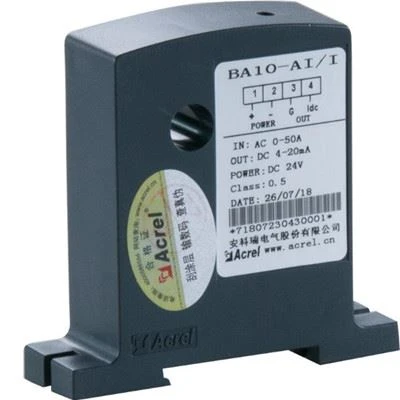

BA10-AI/I

●Pritaikymas: Pramonės automatizavimas

●Įvestis: kintamosios srovės matavimas iki 50A

●Perkrova: 1,2 karto didesnė už įvertintą vertę

●Išvestis: DC 4-20mA

BA20-AI/V

●Pritaikymas: Pramonės automatizavimas

●Įvestis: kintamosios srovės matavimas iki 200A

●Perkrova: 1,2 karto didesnė už įvertintą vertę

●Išvestis: DC 0-5V

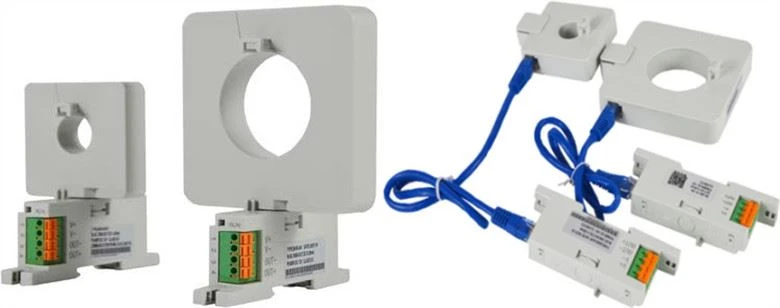

Veidas

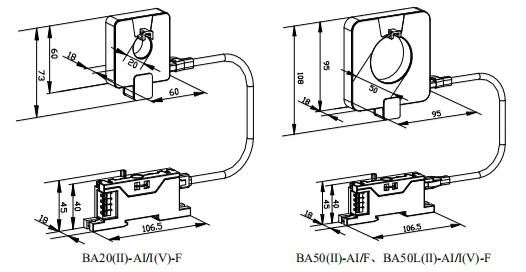

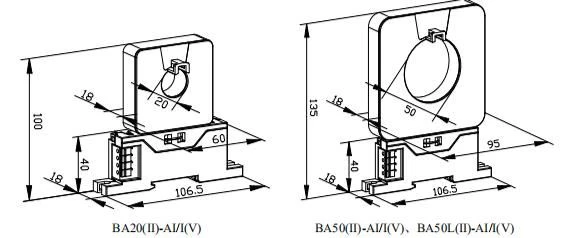

Dimensija

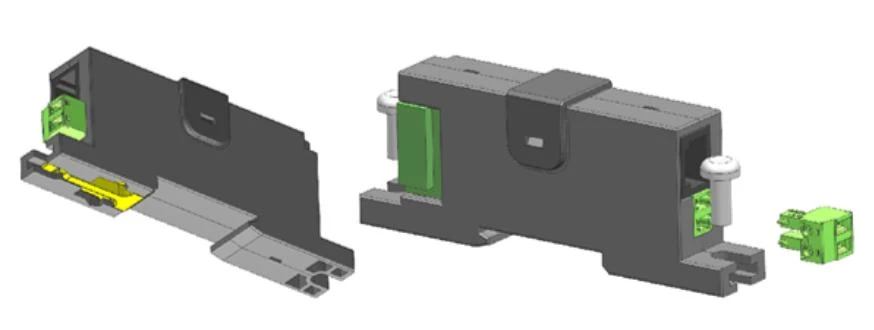

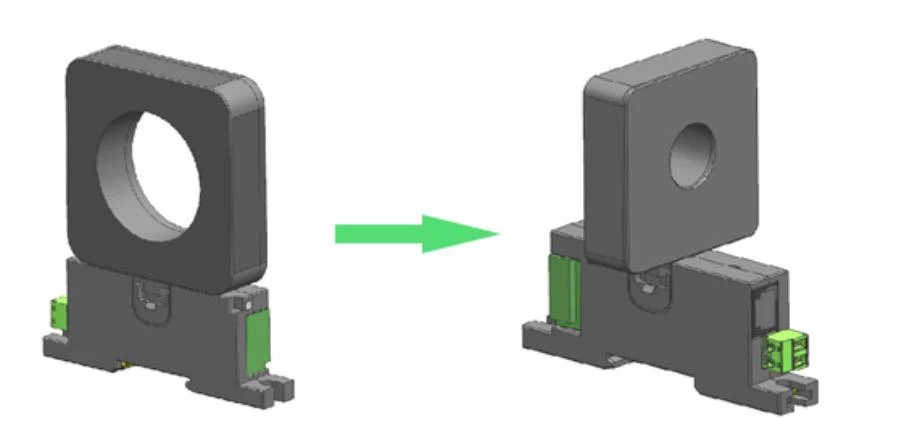

Integruotas montavimas

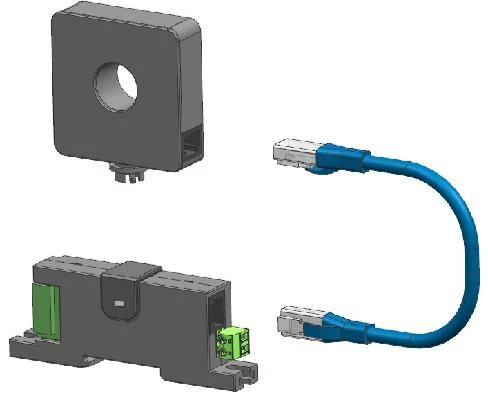

Integruotas montavimas, besisukanti konstrukcija gali būti naudojama perforuotoje dalyje.

Yra Φ20, Φ50 skylių dydžių jūsų pasirinkimui.

Pagrindinis korpusas gali būti prijungtas prie ekrano, kad integruoto diegimo metu būtų rodomi srovės ir nustatyti parametrai (kiek įmanoma naudokite esamą ekraną)
