Apžvalga

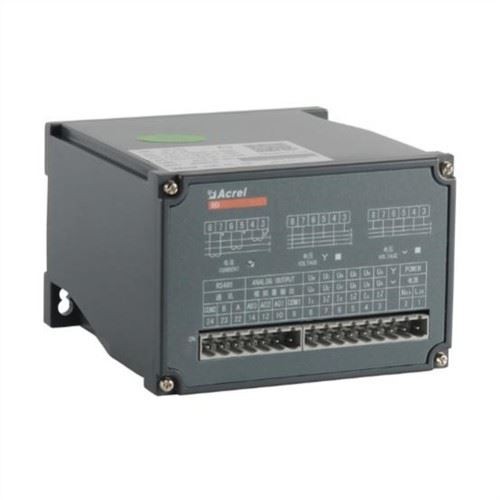

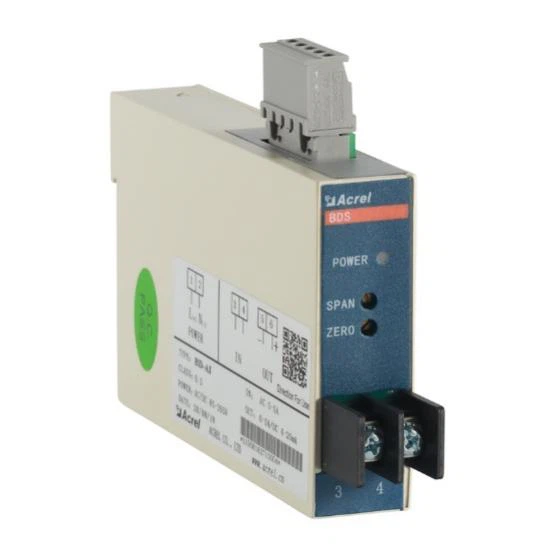

BD serijos elektriniai siųstuvai yra įrenginys, galintis atskirti ir perduoti elektrinius parametrus, tokius kaip srovė, įtampa, dažnis, galia, galios koeficientas, į linijinį DC analoginį arba skaitmeninį signalą. Jis atitinka nacionalinio standarto GB/T13850-1998, IEC-688 reikalavimus.

Funkcija

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fazės&stiprintuvas;Laidai		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Įvestis	Įtampa	Įtampa	Iki 480V kintamosios srovės
		Tiesioginis LN	Iki 276V kintamosios srovės
		Su išoriniu PT	√	√	√	√	√	√
	Dabartinė	Tiesioginis	Iki 5A kintamoji srovė
	Dabartinė	Su išorine KT	√	√	√	√	√	√
Išvestis		Normali vertė	DC: 4-20mA, 0-20mA, 0-5V, 0-10V ir tt
		Atsparumas apkrovai	Išėjimo srovė≤600Ω Išėjimo įtampa≥1000Ω
		Ripple turinys	& lt;0,5% didžiausia vertė
Matavimas		Įtampa	□	—	—	□
		Dabartinė	□	—	—	□	□	□
		Aktyvioji / reaktyvioji galia	—	—	—	—	□	□
		Matoma galia	—	—	—	—	□	□
		Galios koeficientas	—	—	√	—	□	□
		Dažnis		√			□	□
Energijos matavimas		± kWh	—	—	—	—	—	√
Tikslumo klasė		0.5%
Bendravimas		Sąsaja: RS485 Protokolas: Modbus-RTU	□	□	—	□	□	□
Analoginė išvestis		DC 0-5V,0-10V,0-20mA,4-20mA
Impulsų išvestis

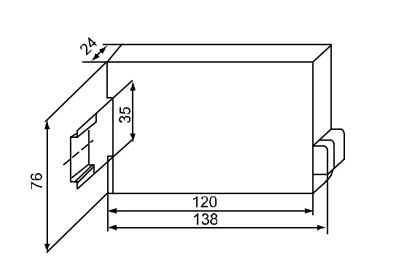

Matmenys (mm)		Korpusas (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pagalbinė galia			85-265V AC/DC,DC24V,DC48V
Temperatūra		Operacija	-10-55 ℃
Temperatūra		Sandėliavimas	-25-70 ℃
Drėgmė			Iki 95%, nėra kondensacijos
Montavimas			(Bėgis)DIN35 pritvirtinkite prie kabinos varžtais
Standartai			GB/T 13850
