Apžvalga

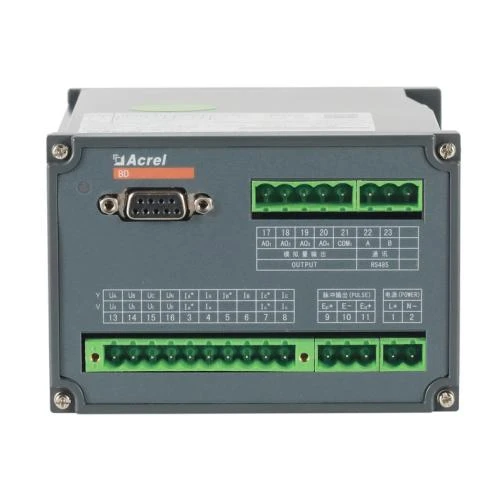

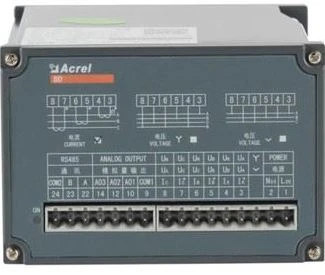

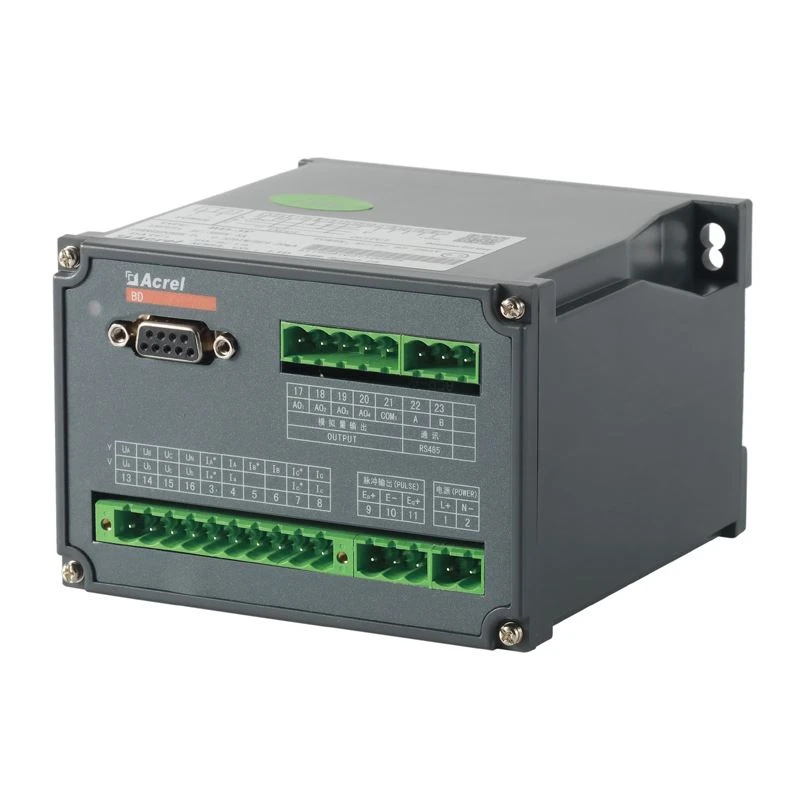

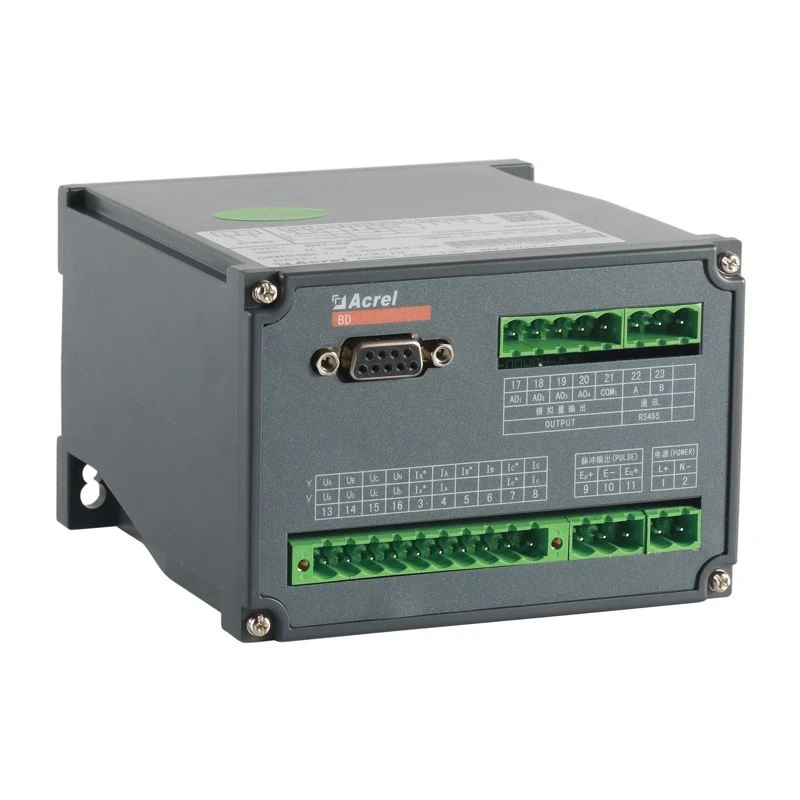

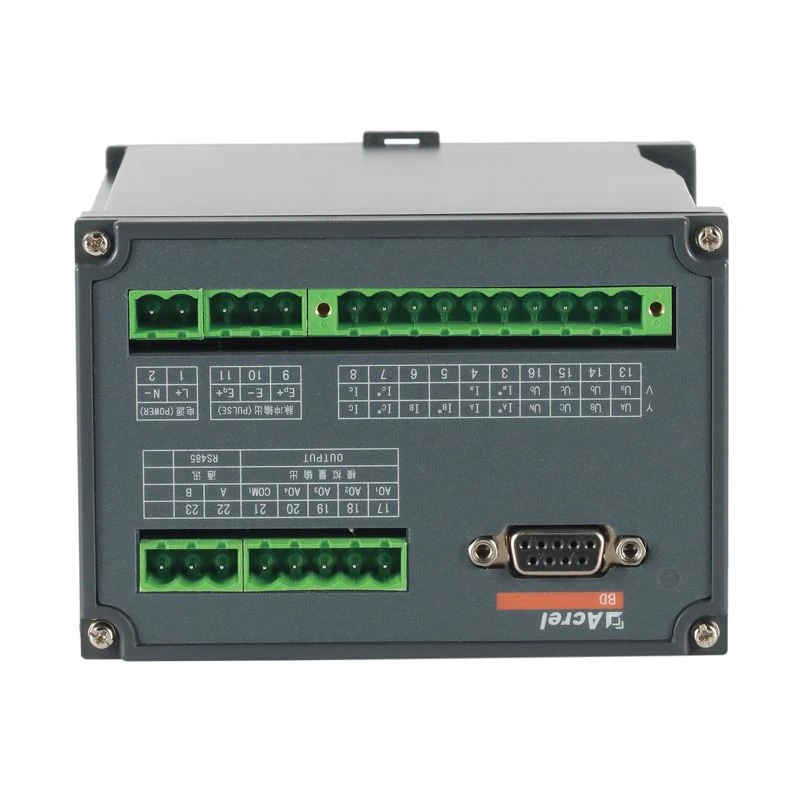

BD-4E Trifaziai 4 laidų multielektriniai parametrai skaitmeniniai siųstuvai perduoda kWh elektros energijos sistemos vertę į aukštą linijinį impulsą. Jis turi RS485 ryšio sąsają, priima Modbus protokolą ir eksportuoja trifazios srovę, įtampą, aktyvią galią, reaktyviąją galią, dažnį, galios veiksnį, aktyvią energiją reaktyviąją energiją ir pan. 1 ~ 4 kanalų analoginis neprivalomas, dviejų kanalų elektros energijos impulso galia.

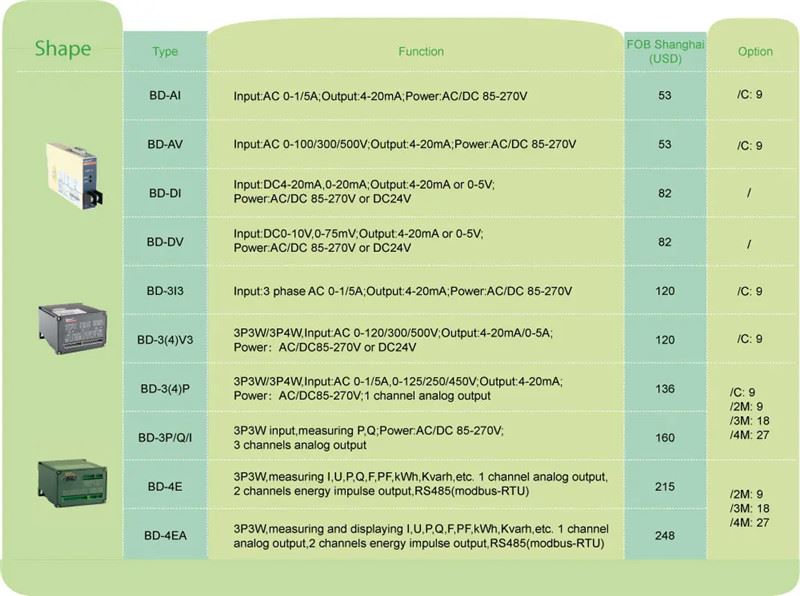

Funkcija
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fazės laidai | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Įvesties | Įtampa | Tiesioginis L-L | Iki 480V AC | ||||
Tiesioginis L-N | Iki 276V kintamosios srovės | ||||||
Su išoriniu PT | ○ | ○ | ○ | ○ | ○ | ||
Srovė | Tiesioginis | Iki 5A AC | |||||
Su išoriniu KT | ○ | ○ | ○ | ○ | ○ | ||
Išvesties | Normalioji vertė | DC:4-20mA、0-20mA, 0-5V, 0-10V ir pan. | |||||
Atsparumas apkrovai | Dabartinė išeiga≤600Ω Įtampos išėjimas≥1000Ω | ||||||
Ripple turinys | <0.5% peak=""> | ||||||
Matavimo | Įtampa | □ | — | — | □ | ||
Srovė |
| — | — | □ | □ | □ | |
Aktyvi / reaktyvi galia | — | — | — | — | □ | □ | |
Akivaizdi galia | — | — |
| — | □ | □ | |
Galios koeficientas | — | — | R | — | □ | ||
Dažnis |
| □ | □ | ||||
Energijos matavimas | ±KWh | — | — | — | — | — | ○ |
Tikslumo klasė | 0.5% | ||||||
Komunikacija | Sąsaja: RS485 Protokolas: Modbus-RTU |
|
| — |
|
|
|
Analoginė išvestis | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Impulso išvestis | |||||||
Matmenys(mm) | Korpusas(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Pagalbinė galia | 85-265V AC/DC,DC24V,DC48V | ||||||
Temperatūra | Operacija | Nuo -10 iki 55°C | |||||
Sandėliavimas | -nuo -25 iki 70°C | ||||||
Drėgmė | Iki 95%,be kondensato | ||||||
Diegimo | (Geležinkelis) DIN35 pritvirtinkite kabiną varžtais | ||||||
Standartus | GB/T 13850 | ||||||
"○": Taip "—" Ne "
" Neprivaloma
 | BD-3I3 serijos trifazis srovė Keitiklis ● Pritaikymas: Pramonės automatizavimas ● Įvestis: kintamosios srovės matavimas iki 200A ● Perkrova: 1,2 karto didesnė už įvertintą vertę ● Analoginė išvestis DC 0-5V/0-10V/0-20mA/4-20mA |
BD-AI serijos vienfazis srovės keitiklis ● Pritaikymas: Pramonės automatizavimas ● Įvestis: kintamosios srovės ● Perkrova: 1,2 karto didesnė už įvertintą vertę ● Analoginė išvestis DC 0-5V/0-10V/0-20mA/4-20mA |  |
Veidas
Dimensija

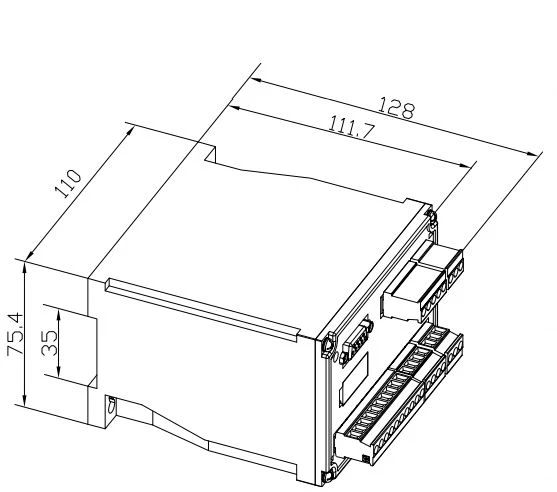

(L*W*H: 128*110*75.4)

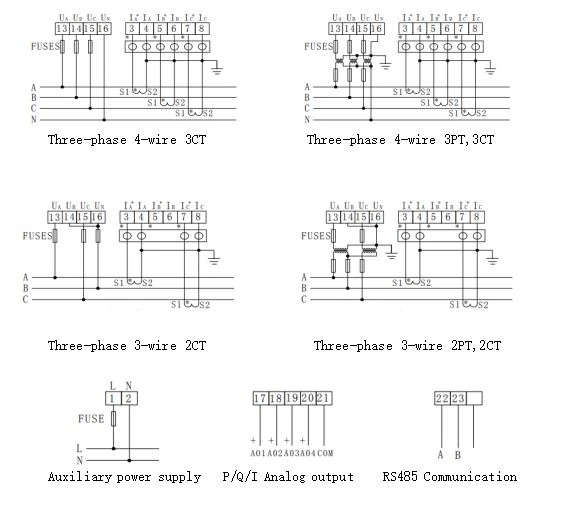

Diegimo
E. g. Įvesties signalas yra AC 100V 5A, 4 kanalų perdavimo išvestis atitinkamas ryšys
| Išėjimo perdavimas | Matavimo objektas | Atitinkamas ryšys |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
