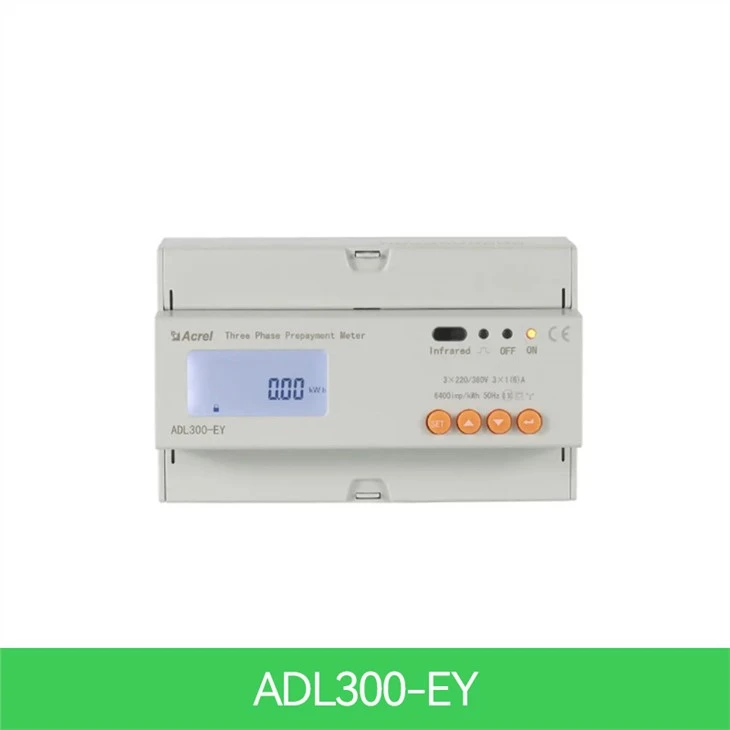

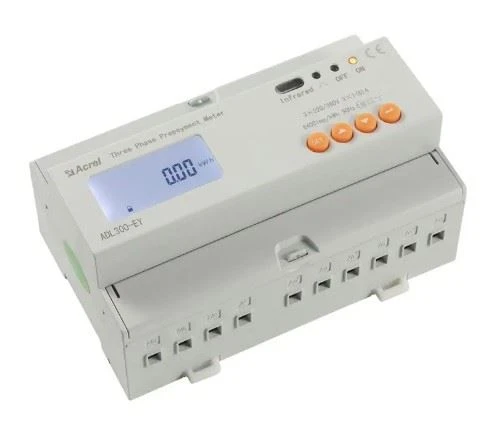

Trijų fazių iš anksto apmokėtas energijos skaitiklis

● Išmatavimai: 3 fazių kWh (0,5 klasės), kVarh, aktyvioji galia, reaktyvioji galia, srovė, įtampa ir kt.
● Vardinė įtampa: 3x380 ~ 456V KINTAMOJI SROVĖ & 45 ~ 65Hz (įtampos signalo įvestis taip pat tarnavo kaip skaitiklio maitinimo šaltinis)
● Vardinė srovė: 3x10(80)A kintamosios srovės (tiesioginis ryšys); 3x1(6)A kintamosios srovės (prijungtas per CT)
● Komunikacija: RS485 (MODBUS-RTU); Infraraudonųjų spindulių
● Automatinis valdymas: įmontuota laikymo relė, skirta įjungti išjungimo valdymą
● Kelių tarifų ir kelių tarifų: 4 tarifų tarifai (smaigalys, pikas, slėnis ir plokščia kWh vieneto kaina)
● Modelis: ADL300-EY

Apibūdinimas

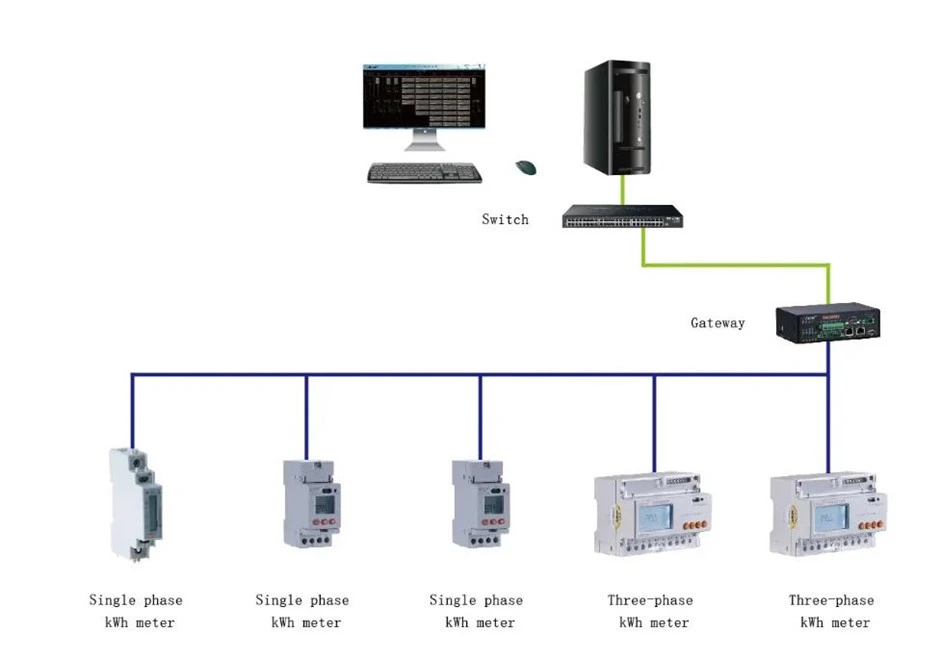

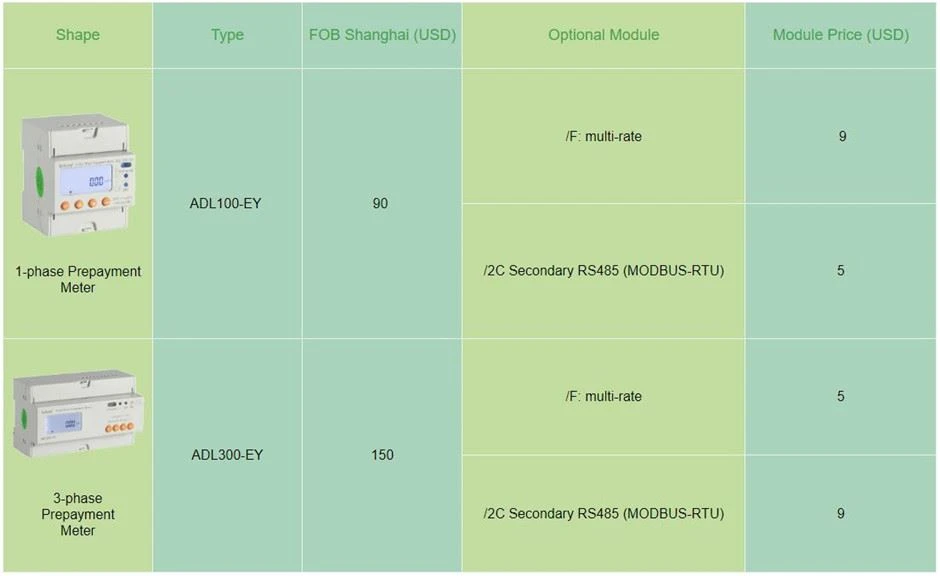

Šiuo metu "Acrel" turi tris iš anksto apmokėtus energijos skaitiklius, ADL100-EY vienfazius išankstinius skaitiklius su introkontrole, ADL300-EY trifazius išankstinius išankstinius skaitiklius su introkontrole ir ADF400L iš anksto apmokėtus energijos skaitiklius, jie plačiai naudojami apskaičiuojant vienpusę ir trifazio aktyviąją energiją atitinkamai 50 Hz dažniu. Skaitiklis turi iš anksto apmokėtas, apkrovos kontrolės ir RS485 ryšio funkcijas ir kt. Viduje skaitikliai turi nedidelę laikymo pertrauką, kad suprastų srovę įjungtą arba išjungtą. Su "Acrel IoT EMS" platforma gali realizuoti nuotolinio valdymo galią. Šie skaitikliai atitinka susijusius techninius elektroninių galios skaitiklių reikalavimus IEC62053-21, IEC62053-22 standartuose.

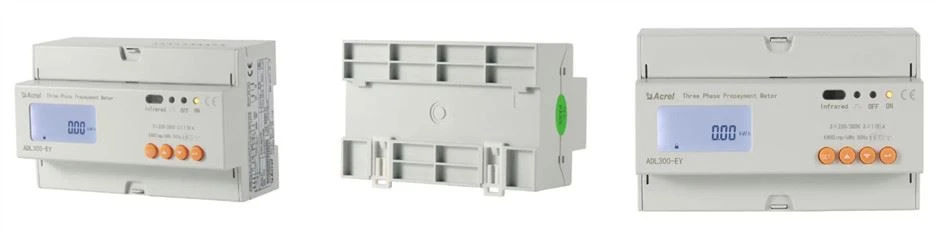

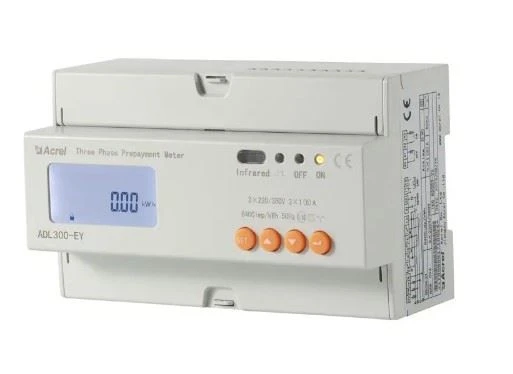

Veidas

Parametrus

Techninis parametras		ADL300-EY
Įtampa	Orientacinė įtampa	3×220/380V
	Nuoroda dažnis	50 Hz
	Vartojimas	<4va(each>
Srovė	Įvesties srovė	1(6)A,10(80)A
	Pradedamas dabartinis	Prisijungti tiesiogiai: 0.004 Ib, prisijungti per CT: 0.002In
	Vartojimas	<4va (maximum="">
Matavimo Veiklos	Tikslumas Matavimo	0.5s klasė
Laikrodžio tikslumas		Klaida ≤0,5s/d
Aktyvus pulsas	Pulso plotis	80ms±20ms
Aktyvus pulsas	Pulso konstanta	6400imp/kWh,400 imp/kWh
Communicati on	Sąsaja	RS485(A+、B-)
	Ryšio režimas	Ekranuoti susukti poriniai laidininkai
	Protokolas	MODBUS-RTU

Funkcija

Funkcijos pavadinimas	Funkcijos aprašas		Funkcija Pateikti
	ADL300-EY	ADL100-EY
KWh matavimas	Bendras aktyvus kWh (iš viso teigiamas ir neigiamas)		■
Elektros matavimas Parametrus	U、I 、P、Q、S、PF、F		■
Išankstinio mokėjimo režimas	Per RS485 ryšio išankstinio mokėjimo įkrovą, duomenų šifravimą		■
Kontrolė	Įmontuota didelio pajėgumo subvaldymo relė, kad būtų pasiektas apkrovos įjungimo valdymas		■
LCD ekranas	8 bitų sekcija LCD ekranas		■
Komunikacija	Ryšio sąsaja: RS485, Bendravimas protokolas: MODBUS-RTU		■
Kelių tarifų	4 tarifų tarifai, 14 laiko intervalas per dieną		□F

(■: reiškia standartą; □: reiškia pasirinktinai)

Nata:Išankstinio mokėjimo režimo funkciją galima pasiekti tik su išankstinio mokėjimo sistema, kurią sukūrė "Acrel Co, Ltd.".

Matmenys

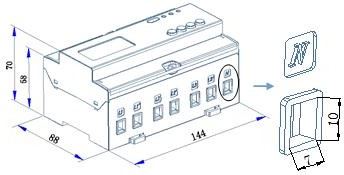

Tiesioginis prisijungimas

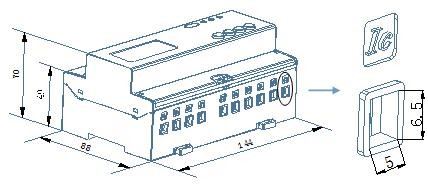

Jungtis per CT

Pastaba: tiesioginio prijungimo sukimo momentas turi būti ne didesnis kaip 4,0N·m, o prijungimo per CT sukimo momentas neturėtų būti didesnis kaip 2,0N·m.
