apibūdinimas

Trifazis energijos skaitiklis yra matavimo prietaisas, dažniausiai naudojamas pramoniniuose parkuose, išmaniuosiuose komerciniuose centruose, viešuosiuose pastatuose, elektrinėse ir kt. Jis gali veiksmingai apsaugoti įprastą ir saugų vartotojų elektros energijos suvartojimą, be to, turi daug unikalių funkcijų pranašumų. Jis turi galingą matavimo funkciją, kuri gali dozuoti pirmyn ir atgal aktyviąją galią, reaktyviąją galią ir užšaldyti galią, kuri gali padėti vartotojams suprasti elektros energijos suvartojimą realiuoju laiku ir pagrįstai paskirstyti elektros energiją. Jis gali realiuoju laiku įrašyti elektros skaitiklio programavimo ir nulio nustatymo operacijas bei elektros skaitiklio veikimo būseną, kad būtų užtikrintas normalus elektros skaitiklio veikimas. Išsami ekrano funkcija gali padėti vartotojams efektyviau nuskaityti skaitiklio duomenis.

funkcijos

1. Trifazio energijos skaitiklio skaitiklis turi gerą sandarinimo ir anti-interferencinį poveikį, todėl gali užtikrinti tikslų matavimą.

2. Mūsų gaminiai yra pagaminti iš ABS antipireno medžiagos, kuri pasižymi aukštesnėmis sauga.

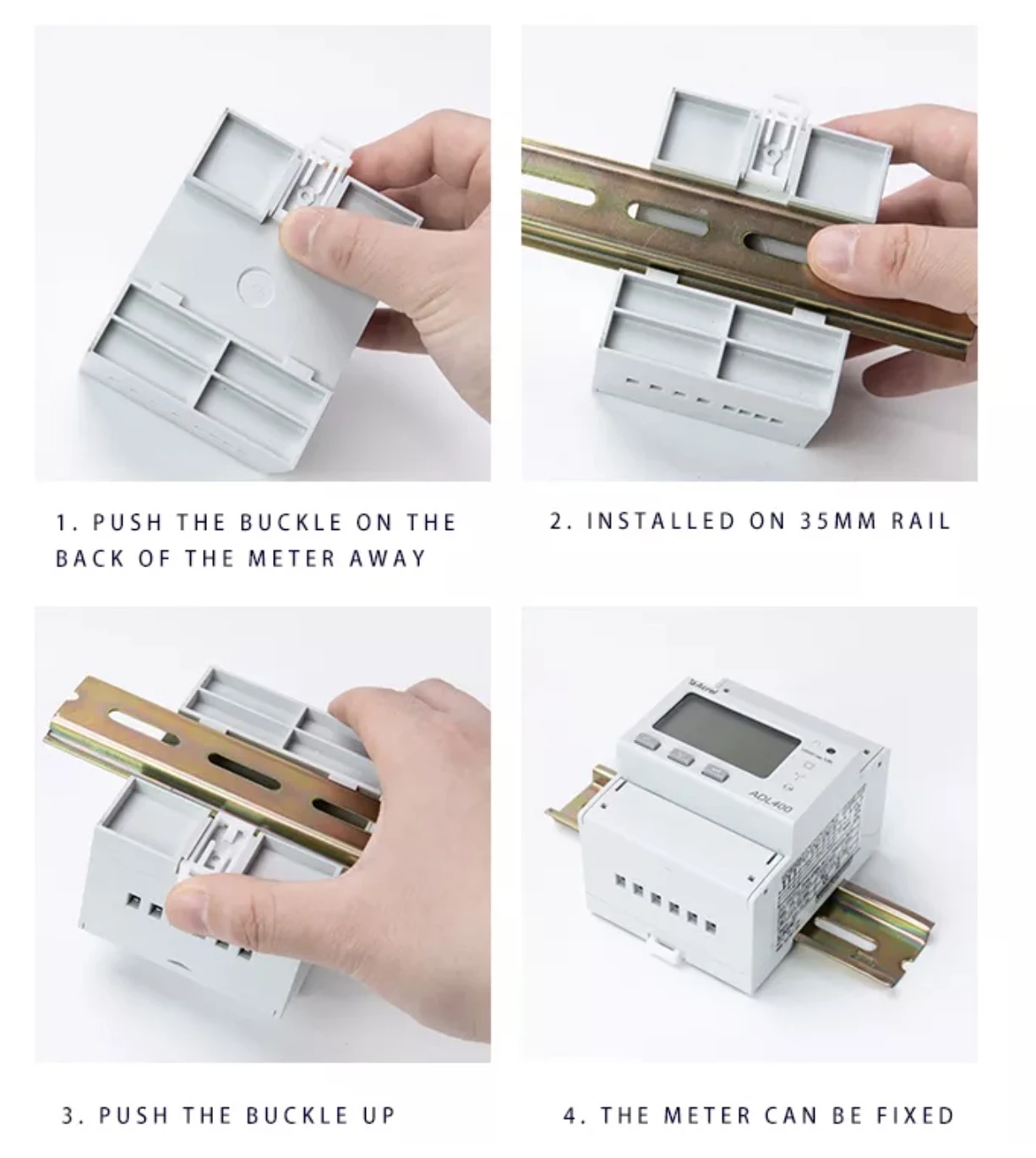

3. Sieninė konstrukcija palengvina montavimą ir taupo laiką.

4. Aiškus LCD ekranas leidžia aiškiau matyti duomenis ir apsaugo nuo klaidų.

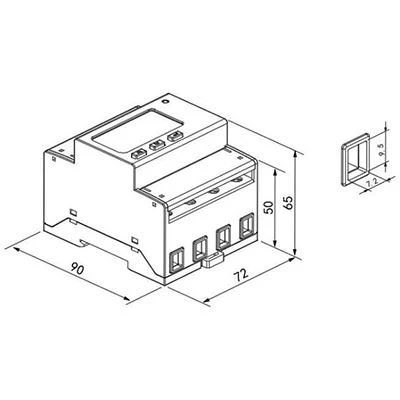

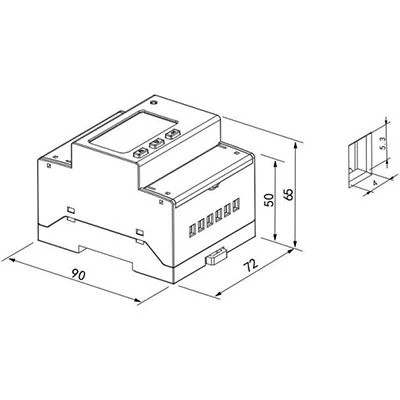

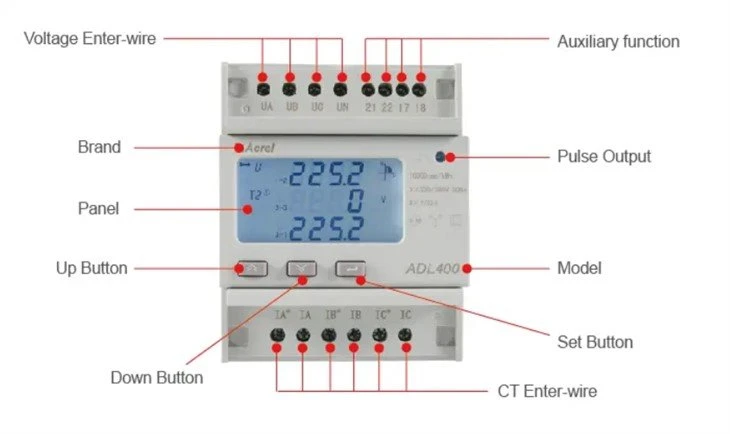

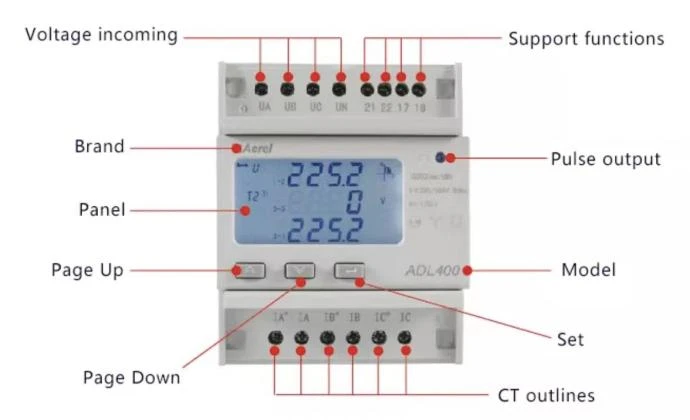

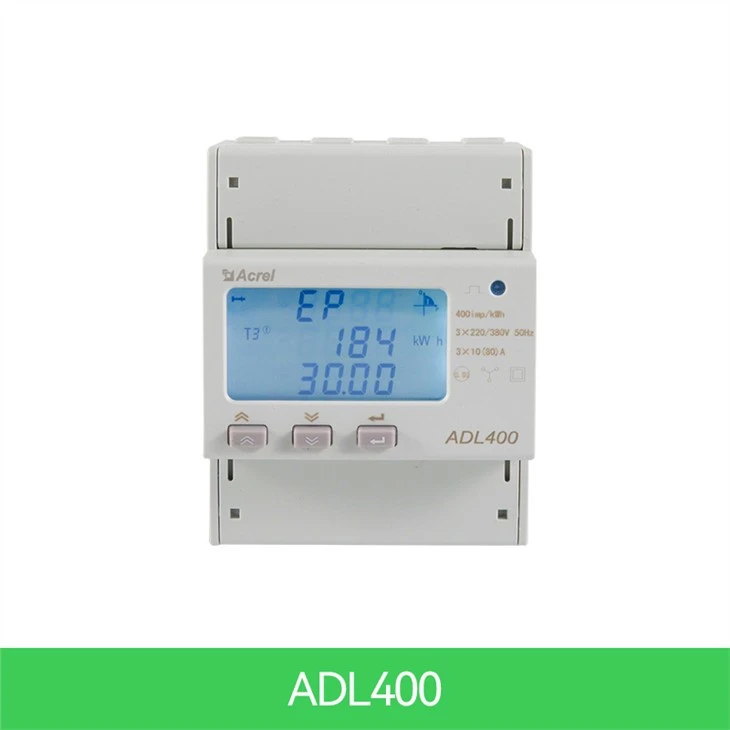

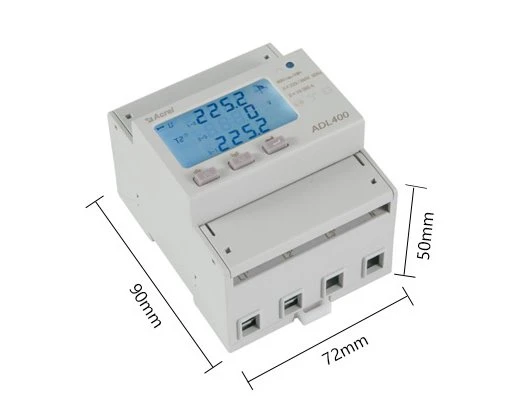

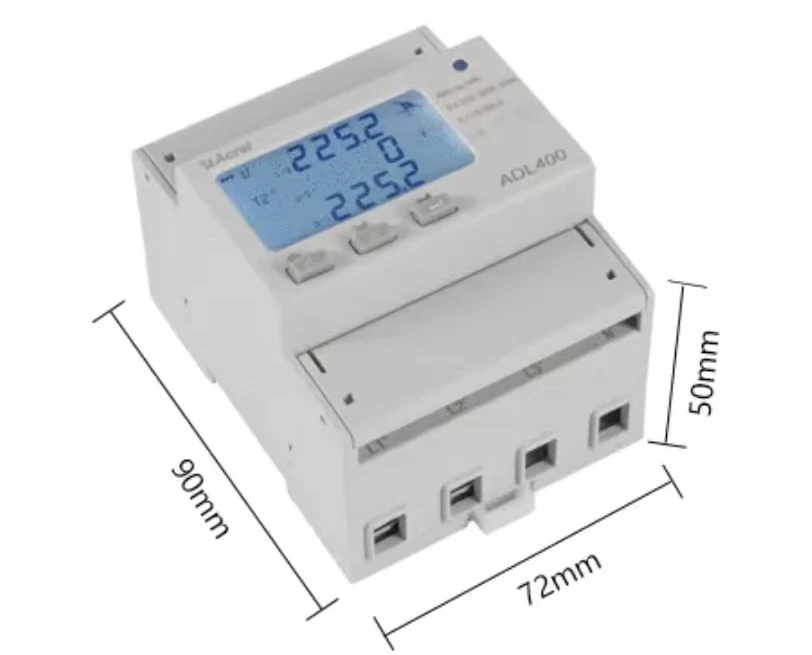

Išvaizda

Parametras

Projektas			Parametras
Specifikacija			3 fazės 3 laidai, 3 fazės 4 laidai
Matavimas	Įtampa	Nuoroda Įtampa	3×100V, 3×380V,3×57.7/100V, 3×220/380V
		Vartojimas	<>
		Varža	>2MΩ
		Tikslumo klasė	Klaida±0.2 proc
	Dabartinė	Įvestis srovė	3×1(6)A, 3×10(80)A
		Vartojimas	<>
		Tikslumo klasė	Klaida±0.2 proc
	Galia		Aktyvioji, reaktyvioji, tariama galia, paklaida±0.5℅
	Dažnis		{{0}}Hz, Klaida ±0,2 proc
	Energija		Aktyvioji energija (tikslumo klasė: 0.5) reaktyvioji energija (2 tikslumo klasė)
	Laikrodis		Mažiau nei arba lygus 0.5s/d
Skaitmeninis signalas	Energijos impulsų išvestis		1 aktyvus fotojungiklio išėjimas
Pulsas	Impulso plotis		80±20ms
	Pulso konstanta		400 imp/kWh, 10000 imp/kWh (atitinka pagrindinį srovė)

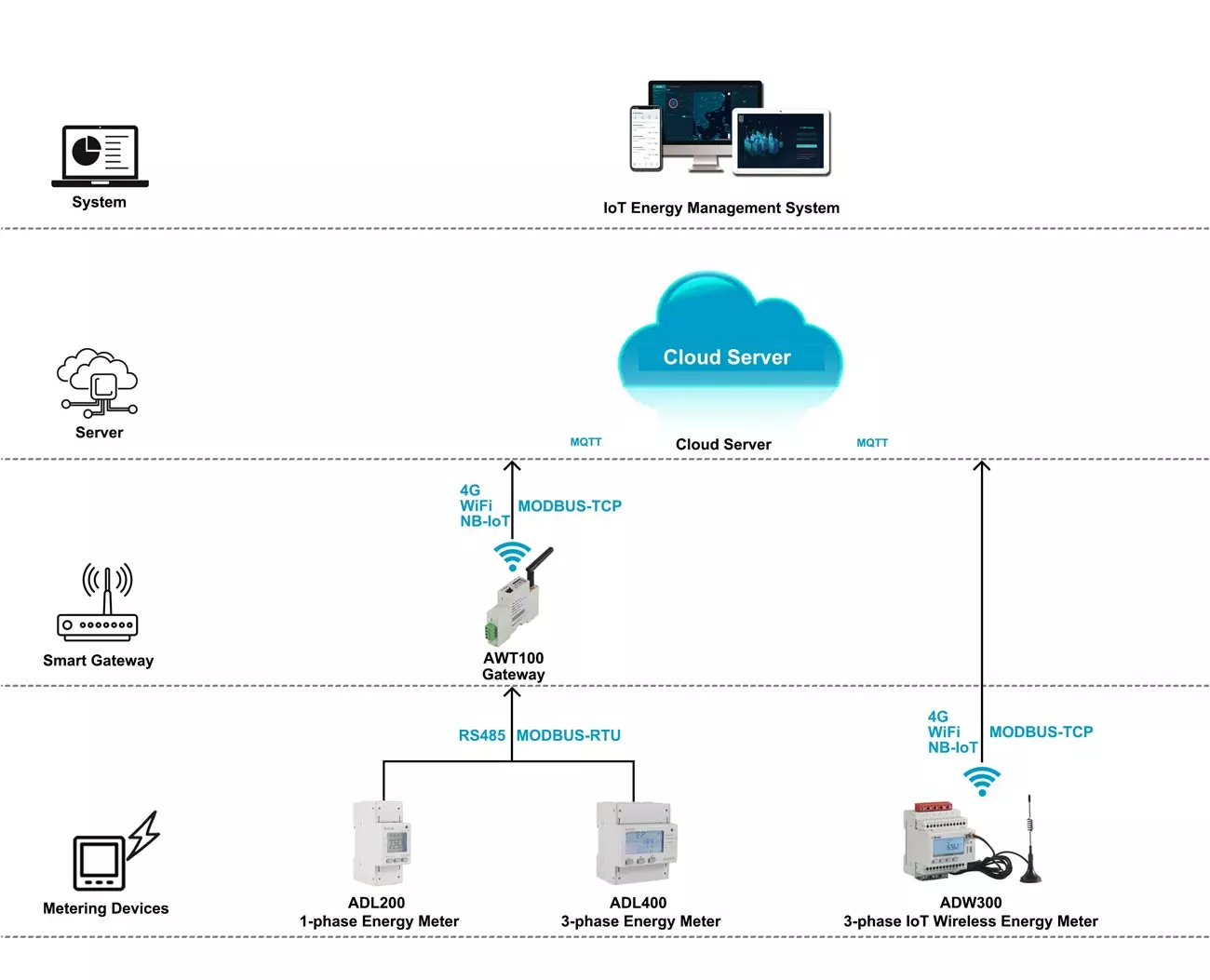

Bendravimas	Sąsaja ir ryšio protokolas		RS485: Modbus
	Asortimentas		Modbus RTU:1~ 247;

Funkcija

produkto pavadinimas	Trifazis energijos matuoklis
Funkcija	Funkcijos aprašymas	Suteikti funkciją
kWh matavimas	Aktyvus kWh (teigiamas ir neigiamas)	■
	Reaktyvioji kWh (teigiama ir neigiama)	■
	A. B, C padalijimo fazė teigiama aktyvi energijos	■
Elektrinių parametrų matavimas	U, I	■
Elektrinių parametrų matavimas	P, Q, S, PF, F	■
Harmonikų matavimas	2 ~ 31. Įtampos ir srovės harmonika	■
LCD ekranas	12 bitų sekcijų LCD ekranas, foninis apšvietimas	■

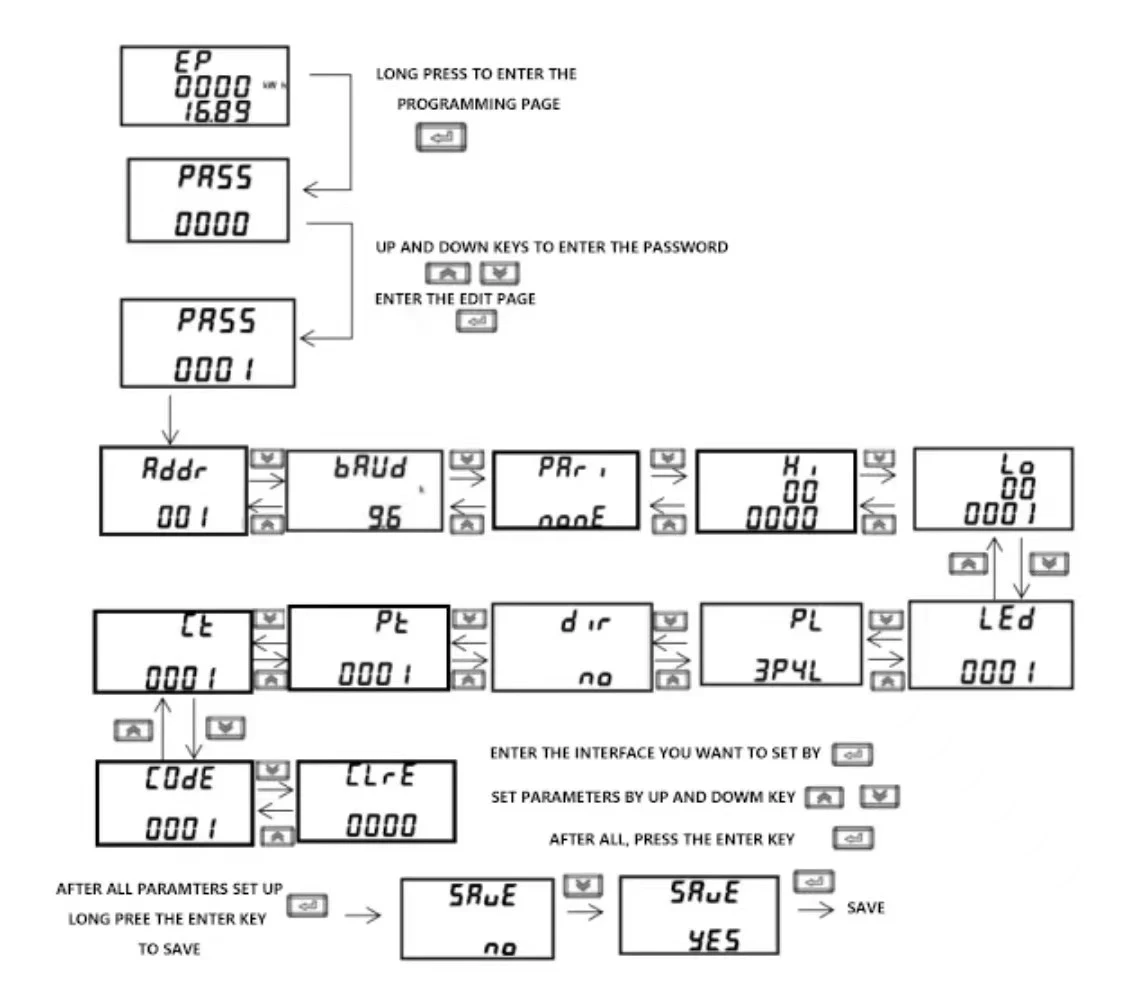

Raktų programavimas	3 komunikacijos ir parametrų nustatymo klavišai	■
Impulsų išvestis	Aktyvus impulsų tipas	■
Daugiatarifas ir funkcijos	Pritaikykite 4 laiko juostas, 2 laiko intervalų sąrašus, 14 laiko intervalų pagal dieną ir 4 tarifų tarifus	□
	Maksimalus poreikis ir atsiradimo laikas	□
	Sušaldyti paskutinių 48 mėnesių, pastarųjų 90 dienų duomenys	□
	Data, laikas	□
Bendravimas	Ryšio sąsaja: RS485, Ryšio protokolas: MODBUS-RTU	■
( ■ tarp □ neprivaloma )
