Aprašymas

DTSD1352 kintamosios srovės trifazis saulės skaitiklis

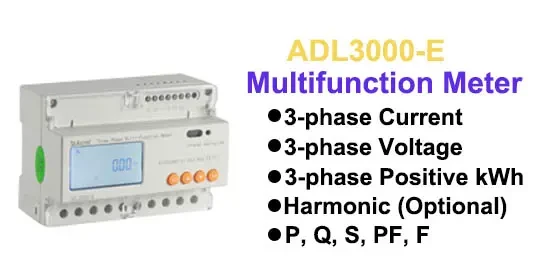

ADL{0}}E yra išmanusis skaitiklis, skirtas elektros energijos tiekimo sistemoms, pramonei ir kasybaiįmonėms ir komunalinėms įmonėms skaičiuoti elektros suvartojimą ir valdyti elektros poreikį. Jis pasižymi dideliu tikslumu, mažu dydžiu ir paprastu montavimu. Jis integruoja visų elektrinių parametrų matavimą su visapusiška elektros apskaita ir valdymu, pateikia įvairius duomenis apie praėjusius 12 mėnesių, tikrina 31 harmonikų turinį ir bendrą harmonikų turinį, realizuoja nuotolinį ryšį ir nuotolinio valdymo pultą su perjungimo įėjimu ir relės išėjimu, ir gali pasigirti aliarmo išėjimu. Jis turi RS485 ryšio prievadą ir pritaikytas MODBUS-RTU. ADL3000-E gali būti naudojamas visų rūšių valdymo sistemose, SCADA sistemose ir energijos valdymo sistemose. Visi skaitikliai atitinka susijusius techninius elektros energijos skaitiklių reikalavimus pagal IEC62053-21 ir IEC62053-22 standartus.

LCD

Veiksminga ir tiksli apdorojimo ir testavimo įranga.

įvairios pasirenkamos funkcijos

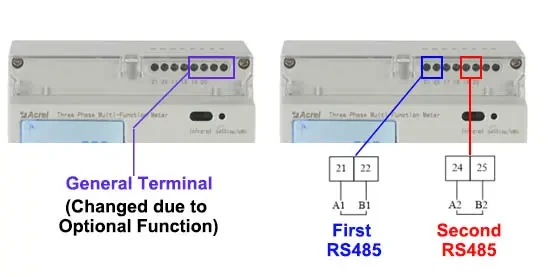

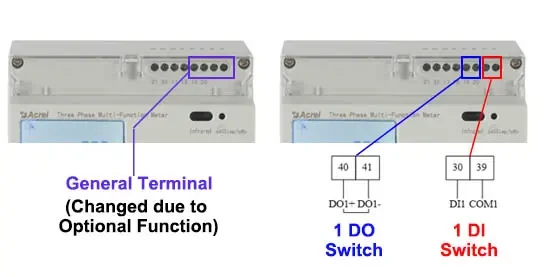

2 kanalų RS485, 1 skaitmeninis įėjimas / 1 skaitmeninis išėjimas ir kt

saulės energijos nulinis eksportas

Saulės keitiklis Anti-Back srauto energijos matuoklis

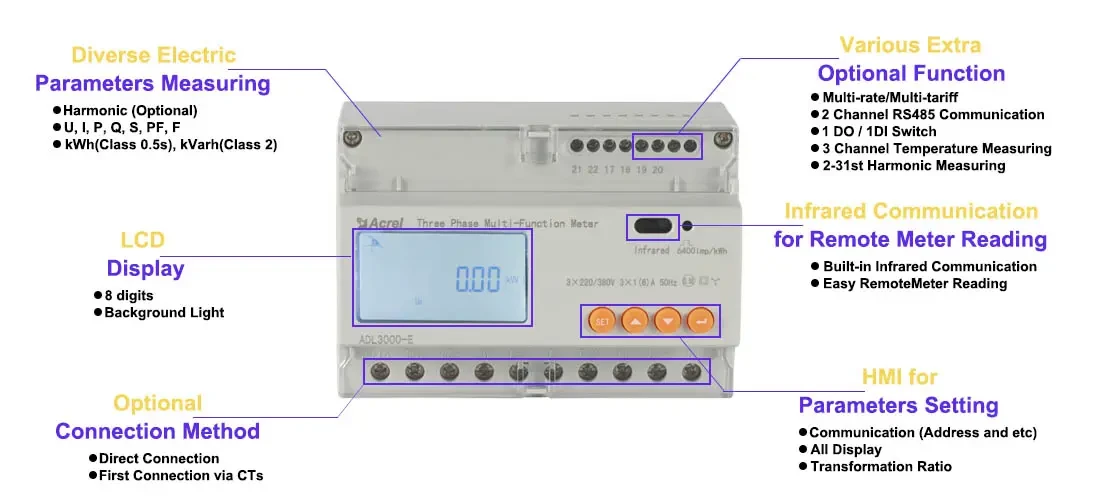

DTSD1352 Function introduction

Mūsų sprendimai

Parametras

Modelio numeris	DTSD1352

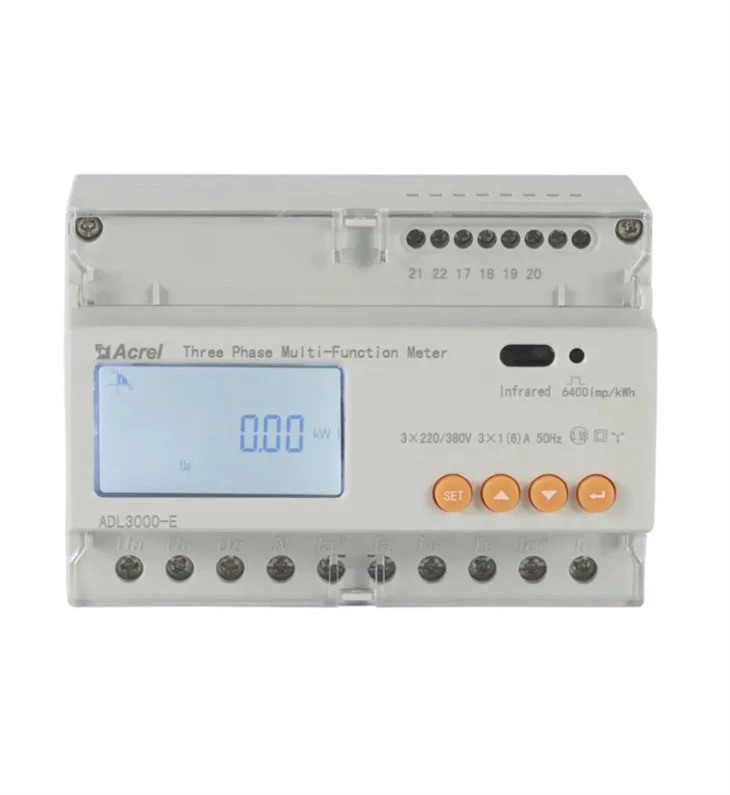

	Trifazis Din Rail saulės skaitiklis
Įtampa	Etaloninė įtampa	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Vartojimas	<10VA(Single phase)
	Varža	>2MΩ
	Tikslumo klasė	Klaida±0,2 %

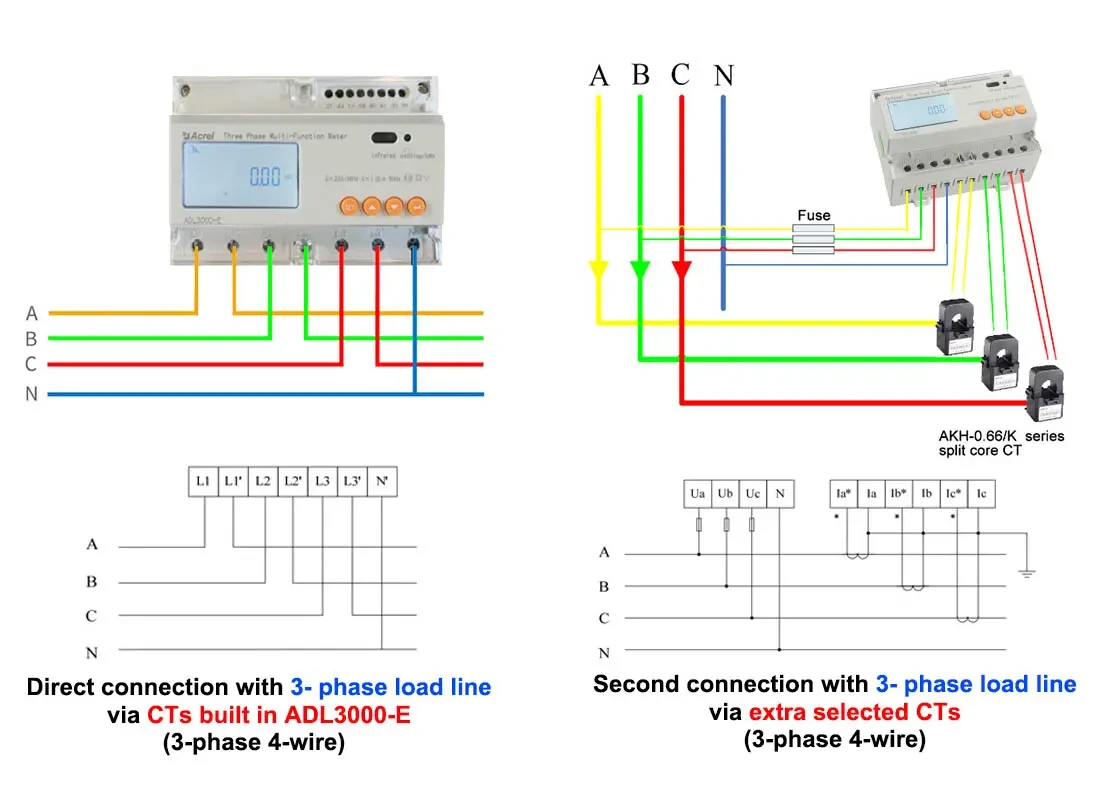

Dabartinė	Įvesties srovė	3 × 1 (6) A (antras jungtis su 3-fazės apkrovos linija per papildomai pasirinktus CT) 3 × 10 (80) A (tiesioginis ryšys su 3-fazinės apkrovos linija per įtaisytuosius ADL{5}}E)
	Vartojimas	<1VA(Single phase rated current)
	Tikslumo klasė	Klaida±0,2 %
Matavimo raiška	Įtampa: {{0}}.01 V, Srovė: 0,01 A, Galia: 0,01 kW, Energija: 0,01 kWh
Galia		Aktyvioji, reaktyvioji, tariama galia, paklaida±0.5℅
Dažnis		{{0}}Hz, klaida ±0,2 %
Temperatūra		-40 laipsnis -99 laipsnis
Energija		Aktyvioji energija (tikslumo klasė:0.5, 1), reaktyvioji energija (2 tikslumo klasė)
Laikrodis		Mažiau nei arba lygus 0.5s/d
Energijos impulsų išvestis		1 aktyvus optrono išėjimas, 1 reaktyvus optrono išėjimas
Perjungimo išvestis		1 Perjungimo išėjimas
Perjungimo įvestis		1 optrono įvestis
Impulso plotis		80±20ms
Pulso konstanta		6400 imp/kWh, 400 imp/kWh (atitinka bazinę srovę)
Sąsaja ir komunikacija		RS485: Modbus RTU
Ryšio adreso diapazonas		Modbus RTU:1~ 247;
Perdavimo greitis		1200bps ~ 19200bps
Santykinė temperatūra		-25 laipsnis ~+55 laipsnis
Santykinė drėgmė		Mažiau arba lygus 95℅ (nėra kondensato)
