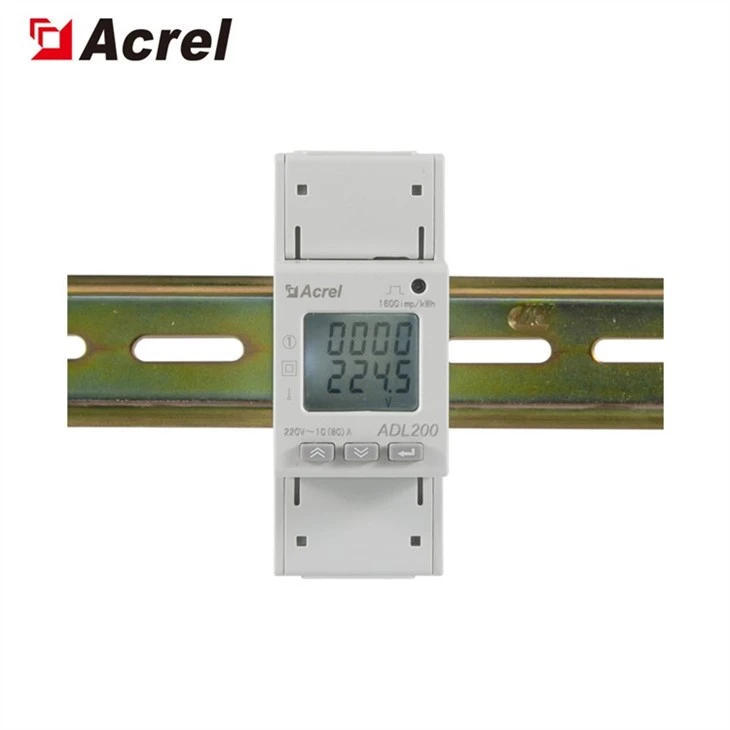

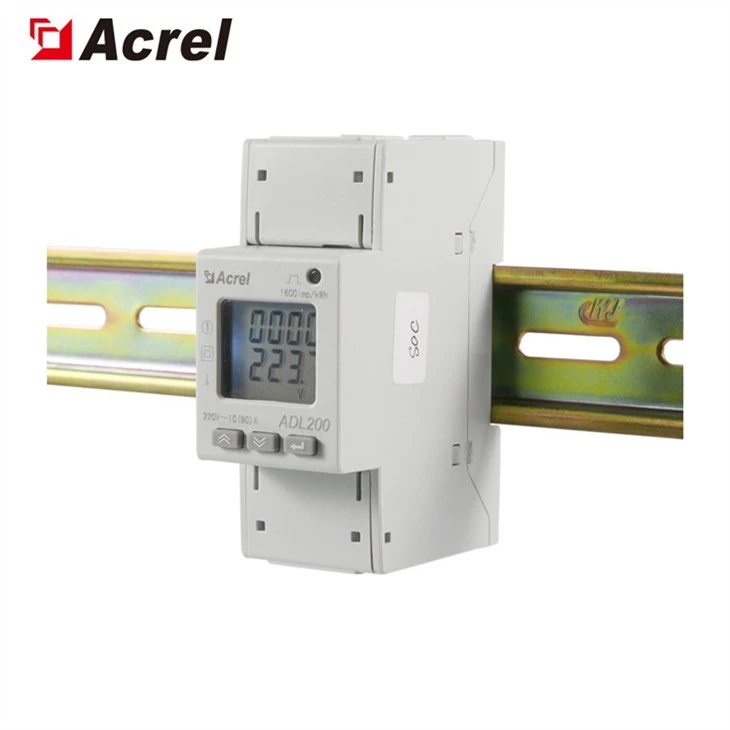

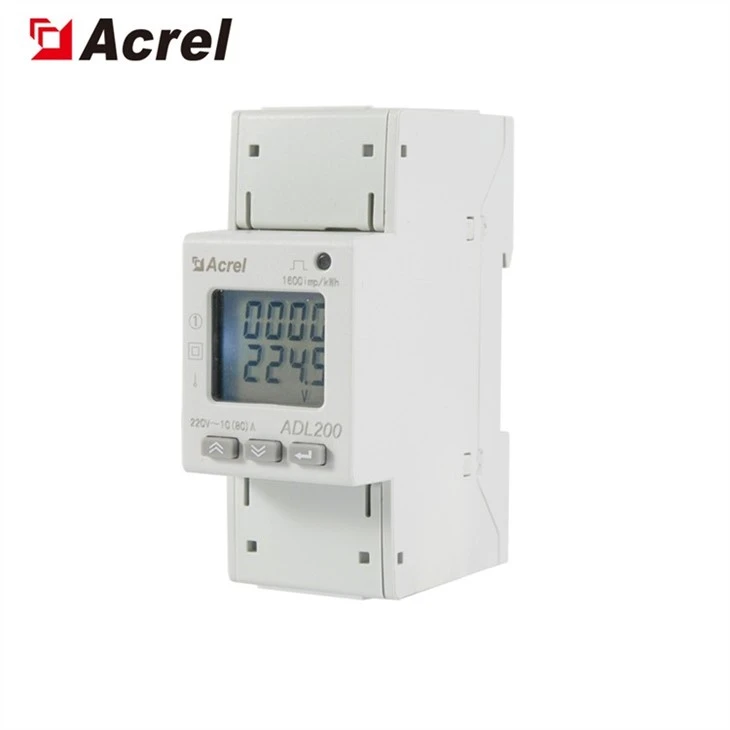

Apibūdinimas

"Acrel Din Rail" vienfazis kintamosios srovės energijos skaitiklis skirtas elektros energijos tiekimo sistemai, pramonės ir kasybos įmonėms bei komunalinėms įmonėms, siekiant apskaičiuoti elektros energijos suvartojimą ir valdyti elektros paklausą. Jis pasižymi dideliu tikslumu, mažu dydžiu ir paprastu montavimu. Jis integruoja visų elektrinių parametrų matavimą su išsamia elektros apskaita.

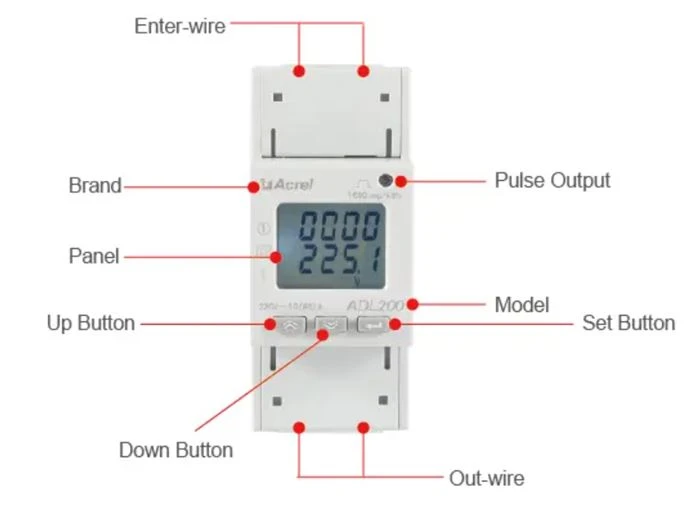

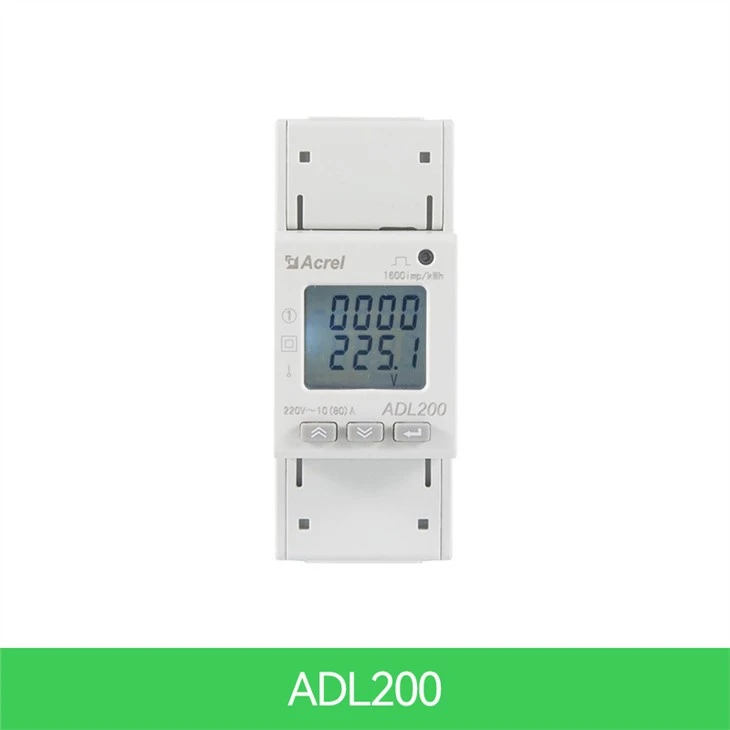

Veidas

Parametrus

Įvesties įtampa	Nuoroda įtampa	AC220V
	Nuoroda dažnis	50 Hz
	Galia vartojimas	<>
Įvesties srovė	Pagrindinė srovė	10A
	Didžiausias srovė	80A
	Pradedant srovė	4‰Ib
	Vartojimas	<>
Matavimo našumas	Matavimo tikslumas	1klas
Matavimo našumas	Matavimo diapazonas	000000,00 ~ 99999999 kWh
Laikrodžio tikslumas	Klaida≤0,5s/d
Aktyvus pulsas	Pulso plotis	80±20ms
Aktyvus pulsas	Pulso konstanta	1000imp/kWh
Komunikacija	Sąsaja	RS485(A+、B-)
	Ryšys režimas	Ekranuoti susukti poriniai laidininkai
	Protokolas	MODBUS-RTU
Funkcija	Funkcijos aprašas	Funkcijos pateikti
KWh matavimas	Vienfazis aktyvus kWh (teigiamas ir neigiamas), 3 mėnesiai istoriniai energijos duomenys įšaldyti saugojimo	■
Elektrinių parametrų matavimas	Įtampa, srovė, aktyvi galia, reaktyvioji galia, akivaizdi galia, galios koeficientas ir dažnis	■
LCD ekranas	8 bitų sekcija LCD ekranas	■
Pagrindinis programavimas	3 raktai, skirti nustatyti tokius parametrus kaip kodas, adresas, baud tarifas, kelių tarifų ir komunikacijos protokolas	■
Pulso išvestis	Aktyvios energijos impulsas outpu	■
Kelių tarifų	Adaptuoti 4 laiko juostas, 2 laiko intervalų sąrašus, 14 laiko intervalų pagal dieną ir 4 tarifų tarifai	□
Komunikacija	Ryšio sąsaja: RS485, Komunikacijos protokolas: MODBUS-RTU	■

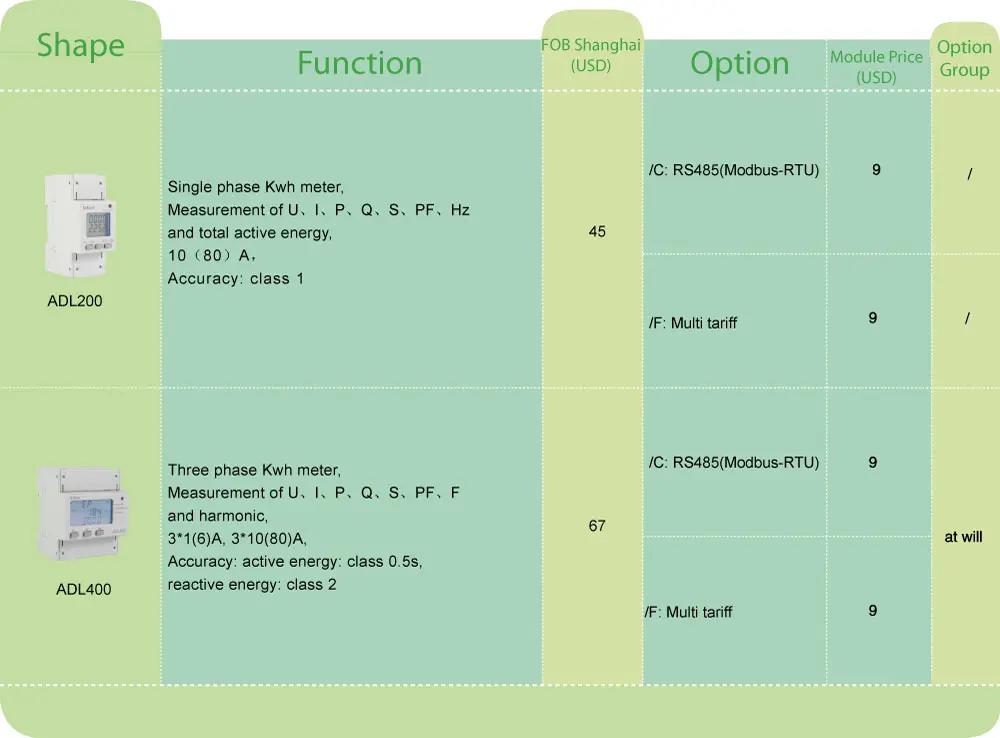

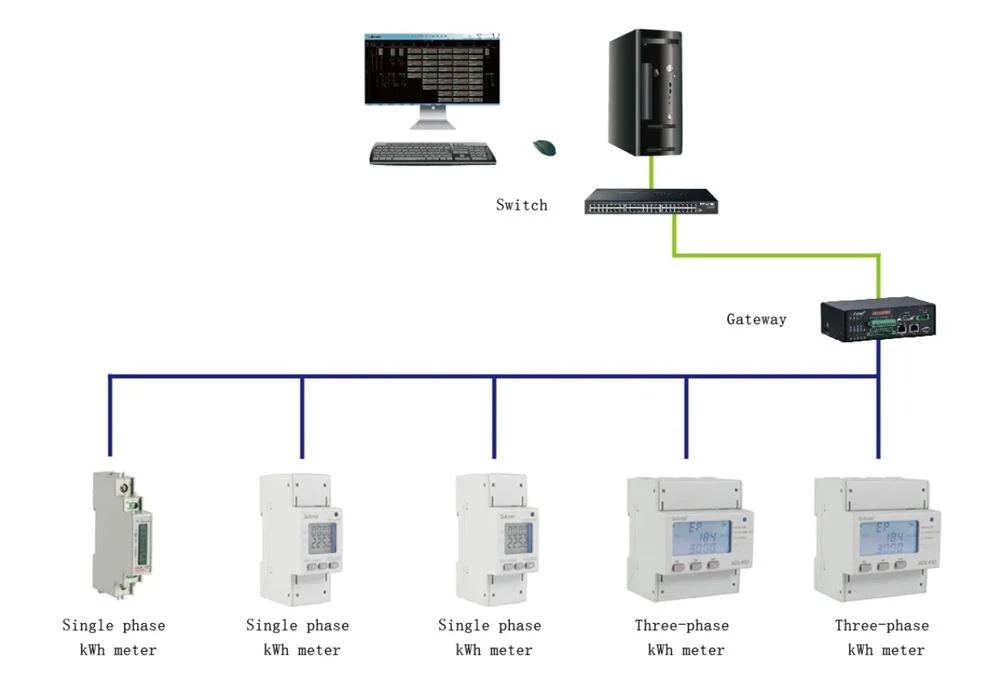

Mūsų vienfazis energijos skaitiklis galėtų išbandyti bendrą aktyvų kwh ir išmatuoti įtampą, srovę, galią ir kitus elektros parametrus, taip pat su pasirenkama funkcija RS485 Modbus RTU. Patogu stebėti, rinkti ir valdyti elektros energiją. Jame yra RS485 ryšių prievadas ir pritaikytas MODBUS-RTU. ADL gali būti naudojamas visų rūšių valdymo sistemose, SCADA sistemose ir energijos valdymo sistemose.

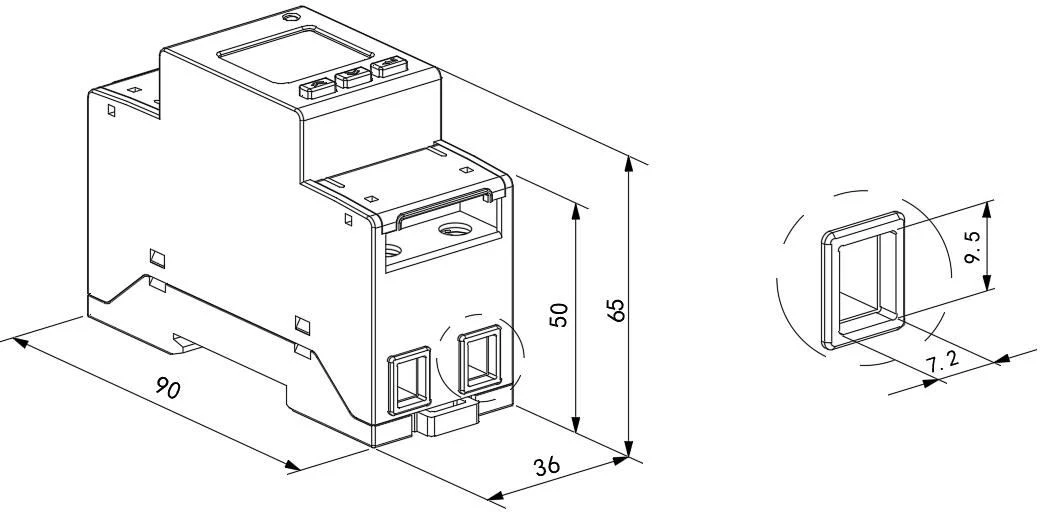

Matmenys

Pagalbinis maitinimo gedimas

●Gedimo našumas: energijos skaitiklis mirksi ir nešviečia po to, kai yra įjungtas.

●Trikčių diagnostika:

1. Patikrinkite, ar pagalbinio maitinimo šaltinio laidai atitinka

prietaiso laidų schema ir tai, ar laidai yra laisvi, ar nukritę;

2. Naudokite kelių metrų, kad išmatuotumėte, ar pagalbinio maitinimo šaltinio įvesties įtampos vertė neviršija įprastos prietaiso darbinės įtampos diapazono.

Signalo įvesties triktis

●Gedimo našumas: įjungus energijos skaitiklį, ekrano galia arba energijos skaičius nėra tikslus.

●Trikčių diagnostika:

1. Perjunkite energijos skaitiklio ekrano sąsają į maitinimo (aktyviąją P, galios koeficiento λ) sąsają, patikrinkite, ar maitinimo ekranas yra neigiamas ir ar galios koeficientas yra tarp

0,9-0,95, o tada patikrinkite, ar dabartinės signalinės linijos įvestis ir išvestis yra atvirkštinė ( Tai yra, įeinanti srovės linija turi atitikti gaunamą prietaiso galą), Ir atitinka energijos skaitiklio laidus.

Komunikacijos klaida

●Gedimo našumas: įjungus energijos skaitiklį, jis negali normaliai bendrauti su kompiuterio kompiuteriu.

●Trikčių diagnostika:

1. Matavimo prietaiso ryšio išvesties A ir B įtampos vertė turėtų būti tarp +(4.4-4.5)V;

2. Patikrinkite, ar ryšio laidų metodas yra teisingai prijungtas pagal laidų schemą (ty prietaiso ryšio terminalas A/B turi atitikti ryšio serijos prievadą A/B).
