Apibūdinimas

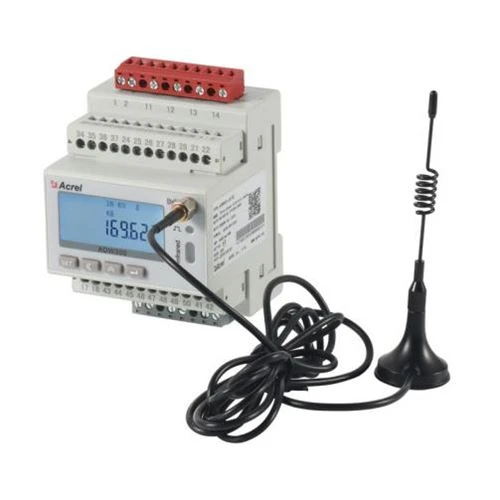

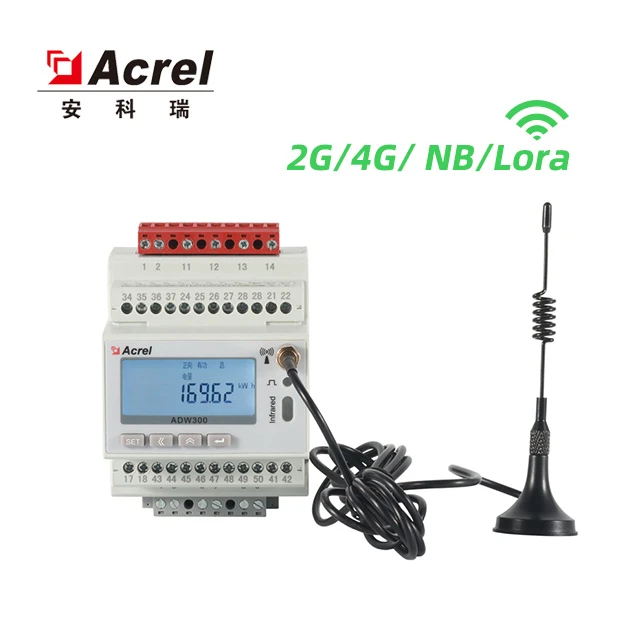

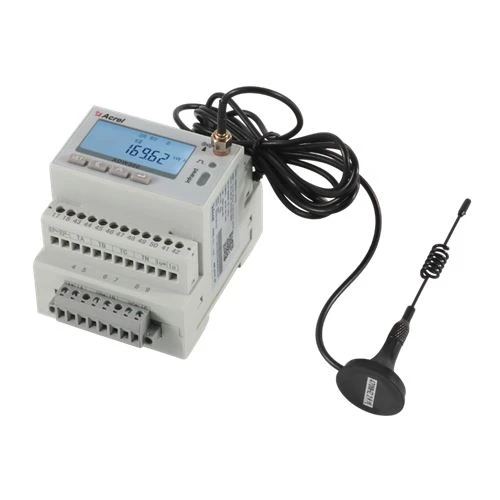

"Acrel Wireless" trifazis energijos skaitiklis daugiausia naudojamas trijų aktyvios energijos fazių matavimui žemos įtampos tinkluose. Šis belaidis energijos skaitiklis pasižymi privalumais, įskaitant kompaktišką dydį, didelį tikslumą, turtingas funkcijas. Pagal skirtingus reikalavimus.

Yra daug ryšių funkcijų, tokių kaip RS485 ryšys, 2G, NB, 4G, "WiFi", pridedant naują dabartinį mėginių ėmimo režimą naudojant išorinį transformatorių. Jis gali būti lanksčiai montuojamas paskirstymo dėžėje, kad būtų pasiekti elektros energijos apskaitos, eksploatavimo ir priežiūros priežiūros arba galios stebėjimo reikalavimai skirtingiems regionams ir skirtingoms apkrovoms.

Veidas

Didėjant mažos galios, plataus ploto tinklų (LPWAN) technologijoms, tokioms kaip "Acrel" "LoRa" įrenginiai ir "LoRaWAN" atviras protokolas, nauji išmanieji elektros energijos apskaitos sprendimai yra įtikinama alternatyva kitoms ryšio galimybėms tiek daiktų interneto (IoT) tinklams, tiek išmaniųjų tinklų programoms. Lora/LoRaWAN energijos skaitikliai leidžia įsigyti energijos skaitiklių rodmenis ir perduoti duomenis per kelis kilometrus, kad juos būtų galima agreguoti.

Parametrus

Įtampos įvestis	Vardinė įtampa	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Nuoroda dažnis	50 Hz
	Vartojimas	<0.5va(each>
Dabartinė įvestis	Įvesties srovė	3×1 straipsnio 6 dalies A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W)
	Pradėti dabartinę	1‰Ib (Klasė0.5S), 4‰Ib(Klasė 1)
	Vartojimas	<1va(each>
Pagalbinė galia	Maitinimo	AC85~265V
Pagalbinė galia	Energijos suvartojimas	<>
Matavimo našumas	Standartas	IEC62053-22:2003, IEC62053-21:2003
	Aktyvi energija Tikslumas	Klasė0.5S(ADW300), Klasė 1(ADW300W)
	Temperatūra Tikslumas	±2°C
Impulso	Pulso plotis	80±20ms
Impulso	Pulso konstanta	6400imp/kWh, 400imp/kWh
Komunikacija	Bevielis	Perdavimas 470 MHz dažniu ir maksimalus atstumas atviroje erdvėje yra 1km; 2G; NB;4G
	Infraraudonųjų spindulių komunikacija	Pastovi baud rateis1200
	Sąsaja	RS485(A、B)
	Ryšio režimas	Ekranuoti susukti poriniai laidininkai
	Protokolas	MODBUS-RTU

Funkcijos aprašas

Funkcija	Funkcijos aprašas	Funkcijos pateikti
Rodymo režimas	LCD	■
Energijos apskaita	Aktyvus kWh(teigiamas ir neigiamas), kvadrantas reaktyvus energijos energija	■
Elektros matavimas	U、I、 P、Q、S、PF、F	■
Harmoninė funkcija	THDv、Armonikonas 2-31st	■
Pulso išvestis	Aktyvus pulso išvestis	■
Trifazis pusiausvyros laipsnis	Įtampos disbalansas, srovės disbalansas	■
Temperatūros matavimas	A/B/C/N temperatūra (Pakaitinė figūrinė medžiaga: T)	□
DI/DO	4DI,2DO(Pakaitinis figūravimas: K)	□
Po dabartinio	Vienpusis po srovės(Pakaitinis figuration:L)	□
LED ekranas	Pulsinis LED ekranas	■
Išorinė srovės transformatorius	Išorinis atviro tipo srovės transformatorius (Alternatyvus figūravimas: W)	□
Elektrinis parametras	Esant įtampai, povandeninei, srovei, po kroviniui ir kt.	■
Komunikacija	Infraraudonųjų spindulių ryšys	■
	RS485(Pakaitinis figūravimas: C)	□
	Belaidis perdavimas 470MHz dažniu (Alternatyvus figūravimas: LR)	□
	GPRS(Pakaitinė figūrinė:2G)	□
	NB-IOT(Pakaitinis figuration: NB)	□
	4G(Pakaitinė figūrinė:4G)	□

( ■ □ pasirinktinai )

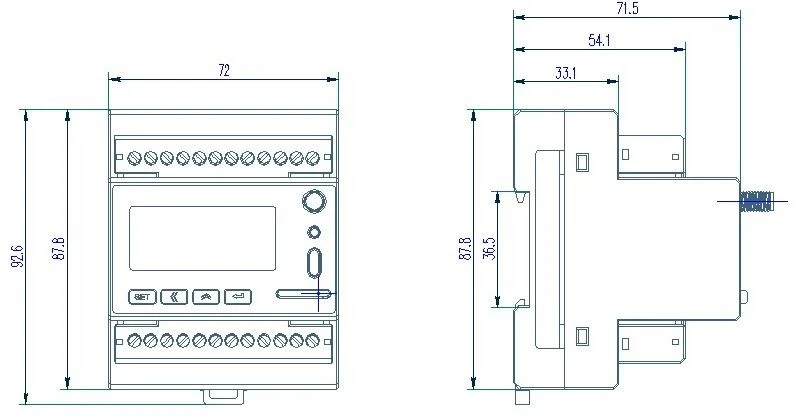

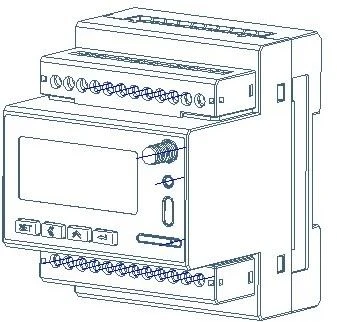

Matmenys

Likutinės srovės transformatoriaus dimensija

Specifikacijos	Dabartinisratingas	Vidinis skersmuo Φ mm	Išorinis skersmuo Φ mm	Sunkumas
AKH-0.66L45	16~100A	45	76	0.18
AKH-0.66L80	100~250A	80	120	0.42
AKH-0.66L100	250~400A	100	140	0.50
AKH-0.66L150	400~800A	150	190	1.32
AKH-0.66L200	800~1500A	200	240	1.94
