apibūdinimas

Naudojant kintamosios srovės mėginių ėmimo technologiją, PZ serijos elektros energijos skaitikliai gali tiesiogiai arba netiesiogiai matuoti daug trifazių tinklo elektros parametrų, tokių kaip srovė, įtampa, galia, elektros energija ir kt. Jis gali būti naudojamas vietiniam ekranui ir sujungtas su valdymo įranga, kad būtų sudaryta matavimo ir valdymo sistema.

Su RS-485 ryšio prievadu, suderinamu Modbus-RTU protokolu, skaitikliai gali perjungti elektrinių parametrų signalą į standartinę analoginę išvestį su keturių kanalų (dviejų kanalų) perjungimo įvestimi / dviejų kanalų perjungimo išvestimi. Atsižvelgiant į skirtingus reikalavimus, transformacijos koeficiento, signalizacijos, ryšio ir tt elektrinius parametrus galima nustatyti ir valdyti mygtukais ant priekinės plokštės.

PZ serijos skaitikliai turi aukštą kainos ir kokybės santykį ir gali pakeisti tradicinius elektrinius keitiklius ir matavimo skaitiklius. Šie elektriniai skaitikliai, kaip pažangus išmanusis skaitmeninis priekinės dalies įsigijimo komponentas, buvo plačiai naudojami įvairiose valdymo sistemose, SCADA sistemose ir energijos šaltinių valdymo sistemose.

funkcijos

1. Trifazio energijos matuoklio skaitiklis turi gerą sandarinimo ir anti-interferencinį poveikį, todėl gali užtikrinti tikslų matavimą.

2. Didesnis įtampos tikslumas: 0.2 klasė, aktyvioji energija: 0.5 klasė. Įtampa gali būti prijungta prie 660V.

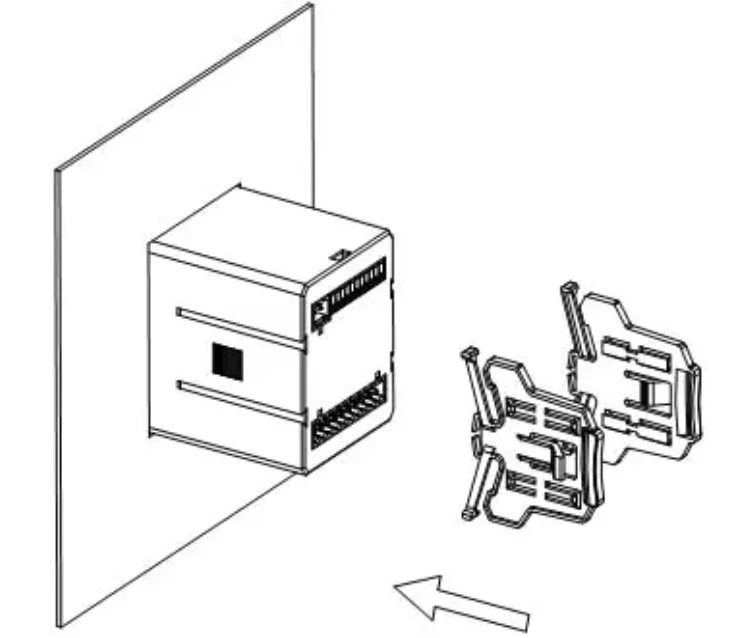

3. 92*92/88*88 dizainas palengvina montavimą ir taupo laiką.

4. Aiškus LCD/LED ekranas leidžia aiškiau matyti duomenis ir apsaugo nuo klaidų.

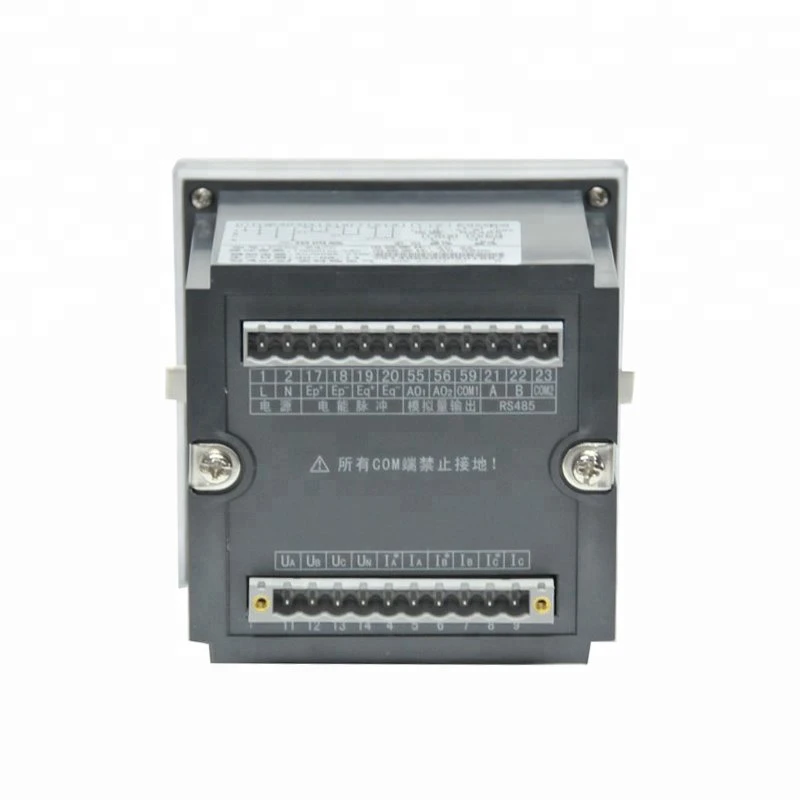

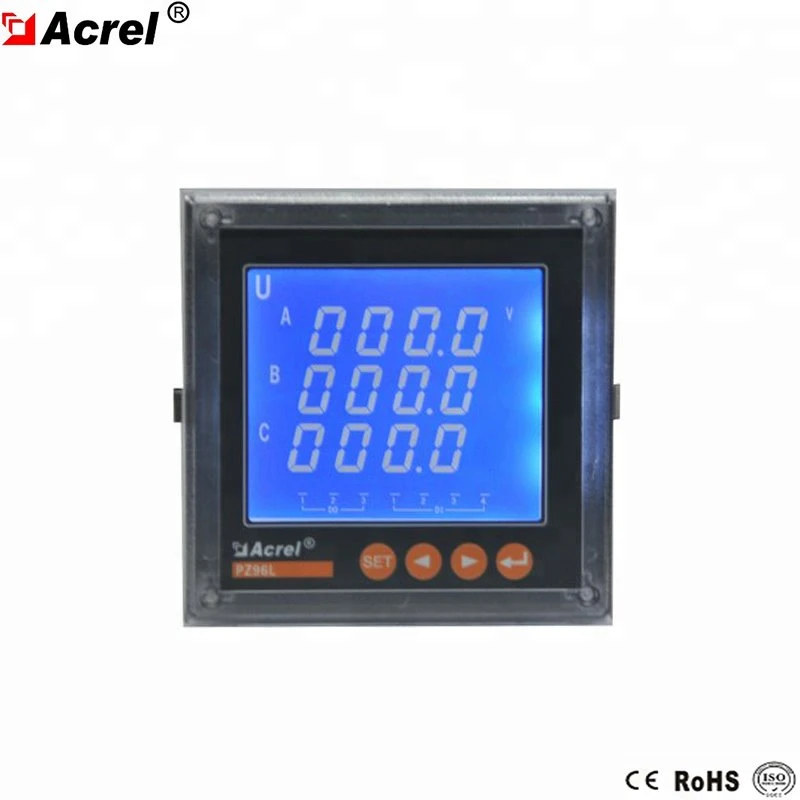

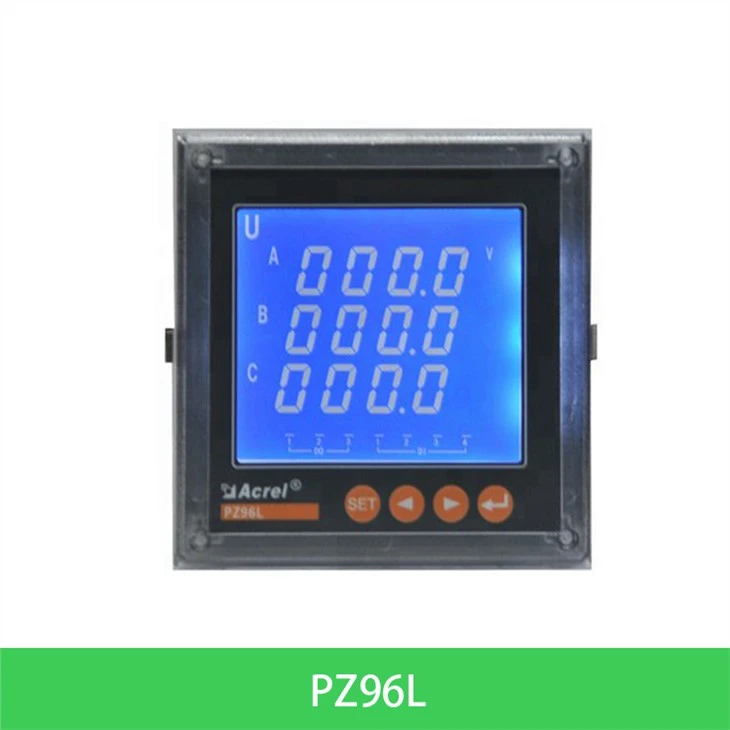

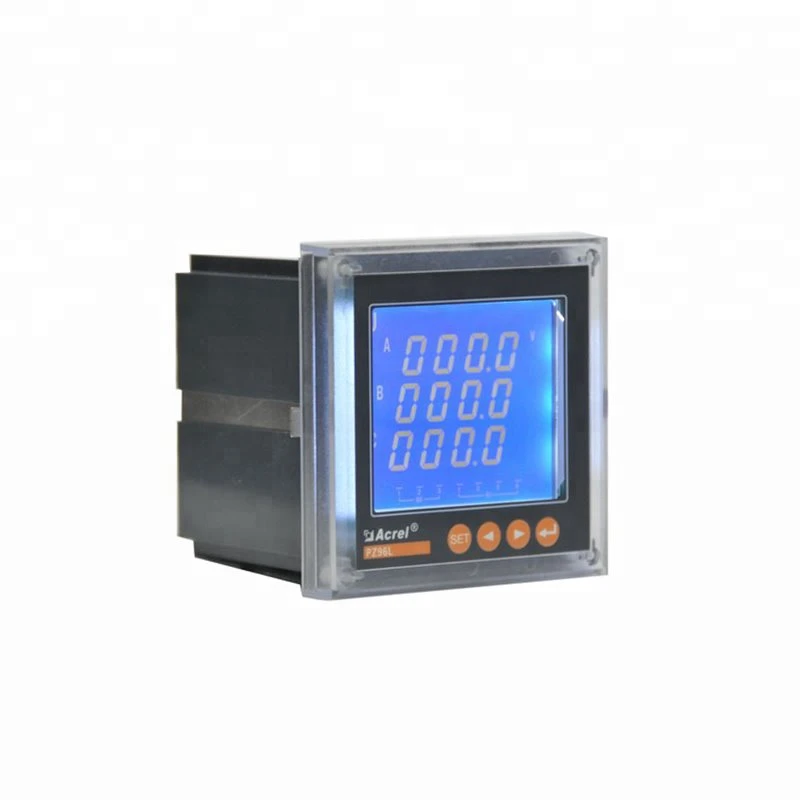

Išvaizda

Parametras

Projektas			Parametras
Specifikacija			3 fazės 3 laidai, 3 fazės 4 laidai
Įvestis	Prisijungti		45-65HZ
	Dažnis		3 fazių 3 laidas, 3 fazių 4 laidas
	Įtampa	perkrova: 1,2 karto (nuolatinis); 10 kartų įvertinimas už 1 sekundę
		energijos suvartojimas: < 0.2VA
	Dabartinė	perkrova: 1,2 karto (nuolatinis); 10 kartų įvertinimas už 1 sekundę
		energijos suvartojimas: < 0.2VA
Išvestis	Elektros energija		Išvesties režimas: 2-kanalo atviro kolektoriaus nuotraukų jungties impulsas
			Impulso konstanta: 10000, 40000, 160000 imp/kWh
	Bendravimas		RS485 prievadas, Modbus -RTU protokolas
	Ekranas		LED arba LCD ekranas, nustatykite dauginimo galią, signalizaciją, perjungimo indikaciją pagal valią; 1 kanalo analoginiam, su ekranu susijęs programuojamas nustatymas
Funkcija	Perjungimo įvestis		2 arba 4 kanalų pasyvaus sauso kontakto įvesties režimas
	Perjungimo išvestis		1 aktyvus fotojungiklio išėjimas
			Išvesties režimas: 2 kanalų relė NĖRA kontakto išėjimo
	Analoginis išėjimas		Išvesties režimas: 1, 2 arba 4 kanalų išvestis, programuojamas 0 - 20mA,4 - 20mA
			apkrova Mažesnė arba lygi 500Ω
Tikslumo klasė	Dažnis {{0}},05 Hz, reaktyvioji elektros energija 1 klasė, kiti 0,5 klasė
Maitinimas	DC100~350V; AV 85~265V; (Norint, kad prietaisas būtų prijungtas prie laidų)		energijos sąnaudos<5VA
Saugumas	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Asortimentas		Modbus RTU:1~ 247;
Aplinka	Temperatūra	Darbas: -10 laipsnis ~ plius 55 laipsniai saugojimas: -25 laipsnis ~ plius 75 laipsniai
	Drėgmė	Mažiau nei arba lygus 93 proc. RH Nekondensuojantis
	Aukštis virš jūros lygio	Mažesnis arba lygus 2500 m

Funkcija

Skaitiklio tipas

Pagrindinė funkcija

Figūra

Pasirenkama funkcija

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC matavimas;

Aktyvios galios, reaktyviosios galios, galios koeficiento matavimas;

Trifazis srovės, įtampos, dažnio matavimas

96 aikštė

Switching4DI plius 1 impulsas ir RS485 komunikacija (/KC)
Switching2DI2DO plus RS485 communication (/ KC)
Switching4DI plus RS485 communication (/KC)
2 kanalų perdavimo išvestis plius 2 impulsai ir RS485 komunikacija (/MC)

PZ96L-E3/*

PZ96L-E4/*

Laidai

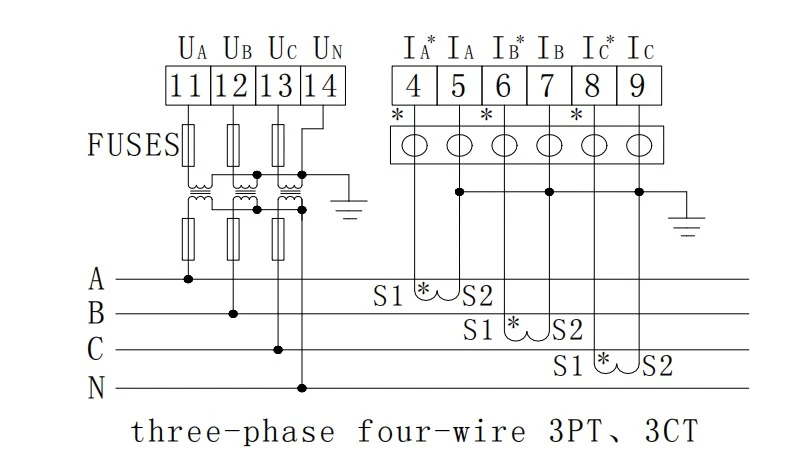

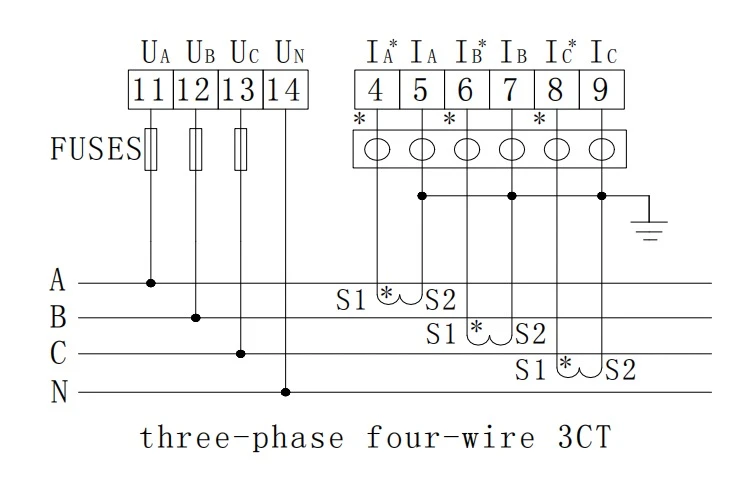

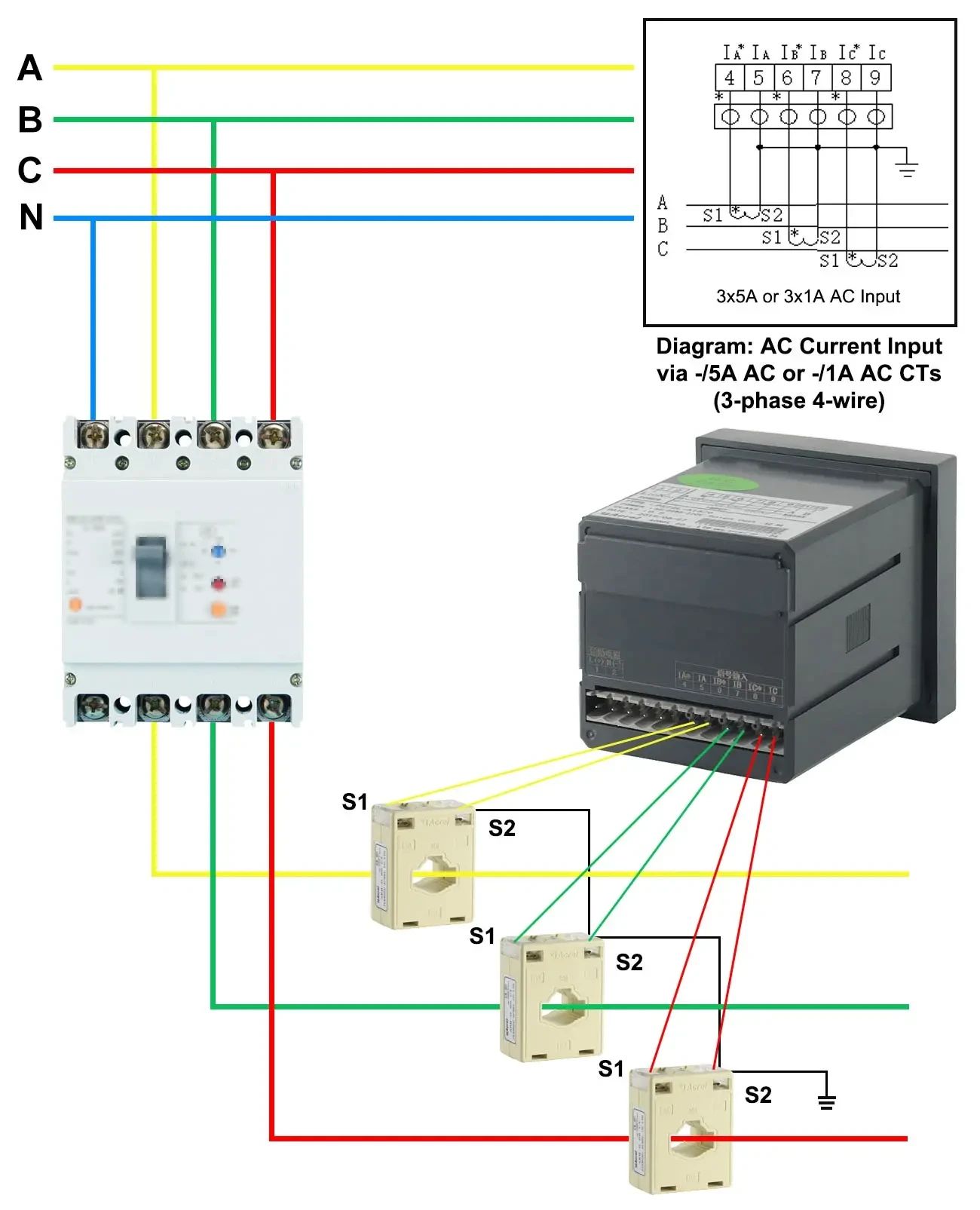

1 pav. Trifazis keturių laidų 3CT

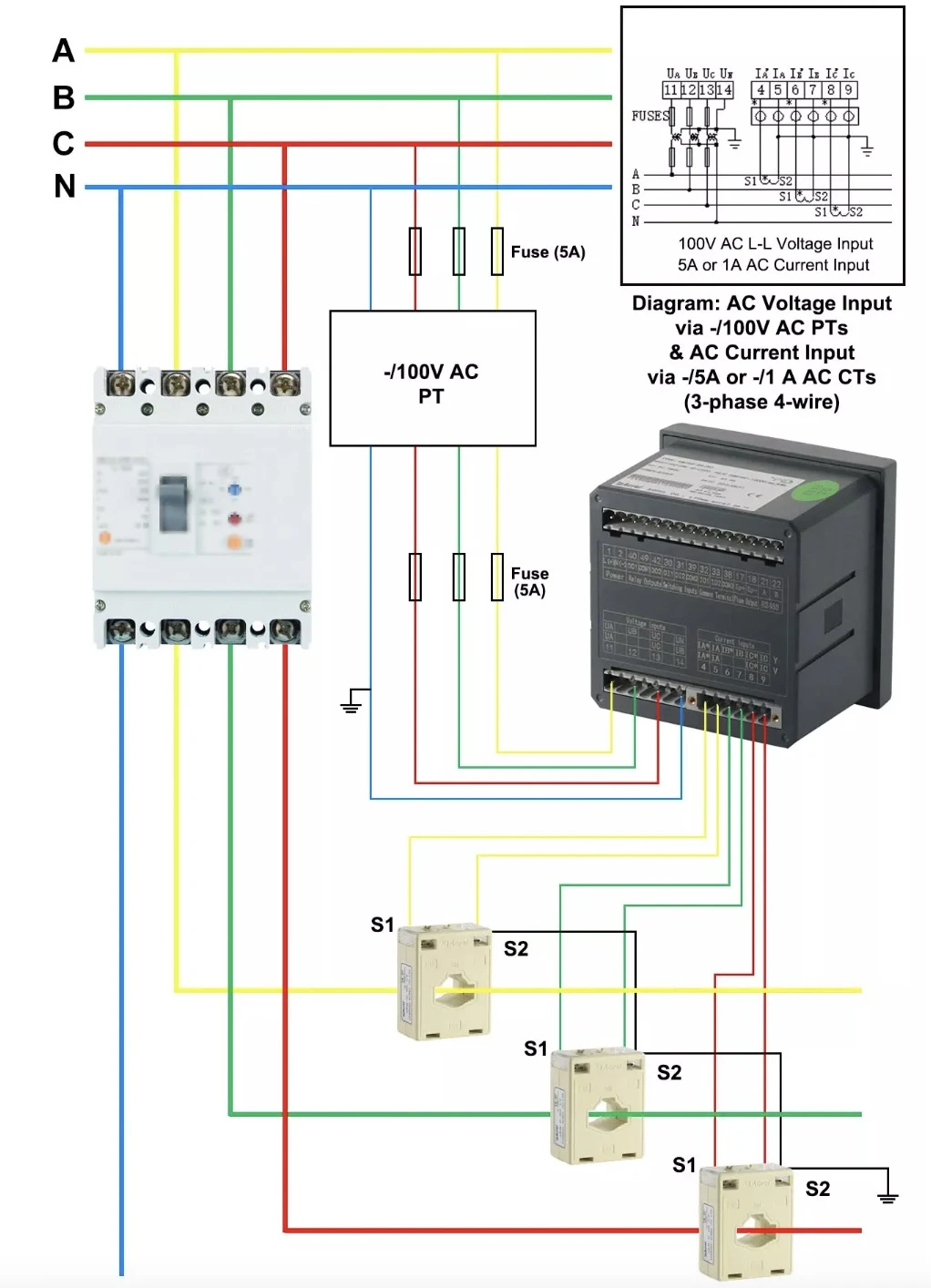

2 pav. Trifazis keturių laidų 3PT, 3CT

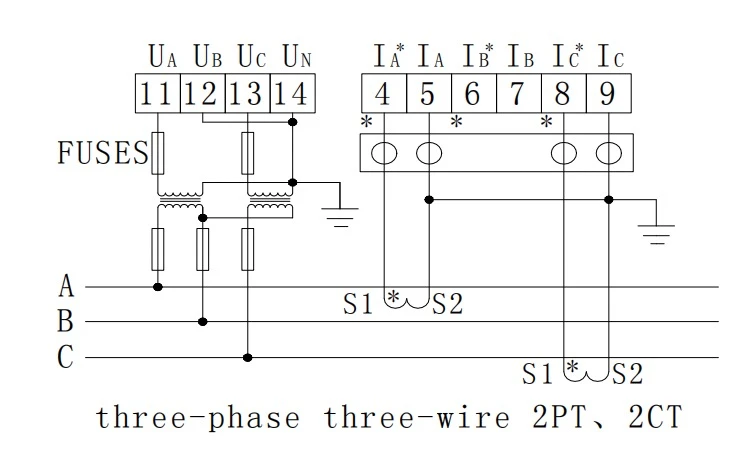

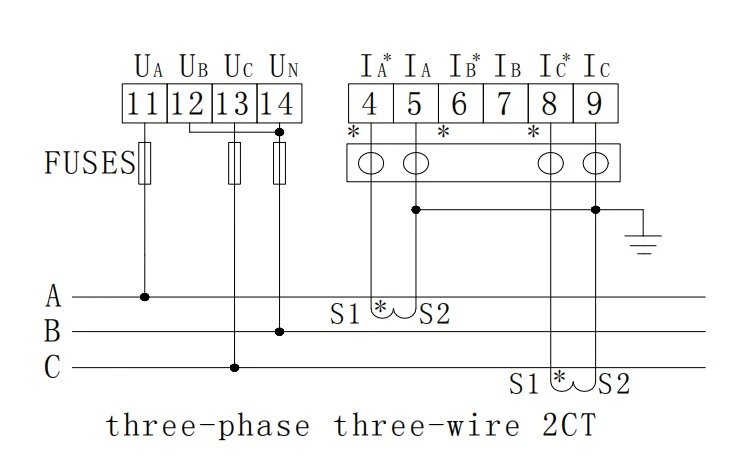

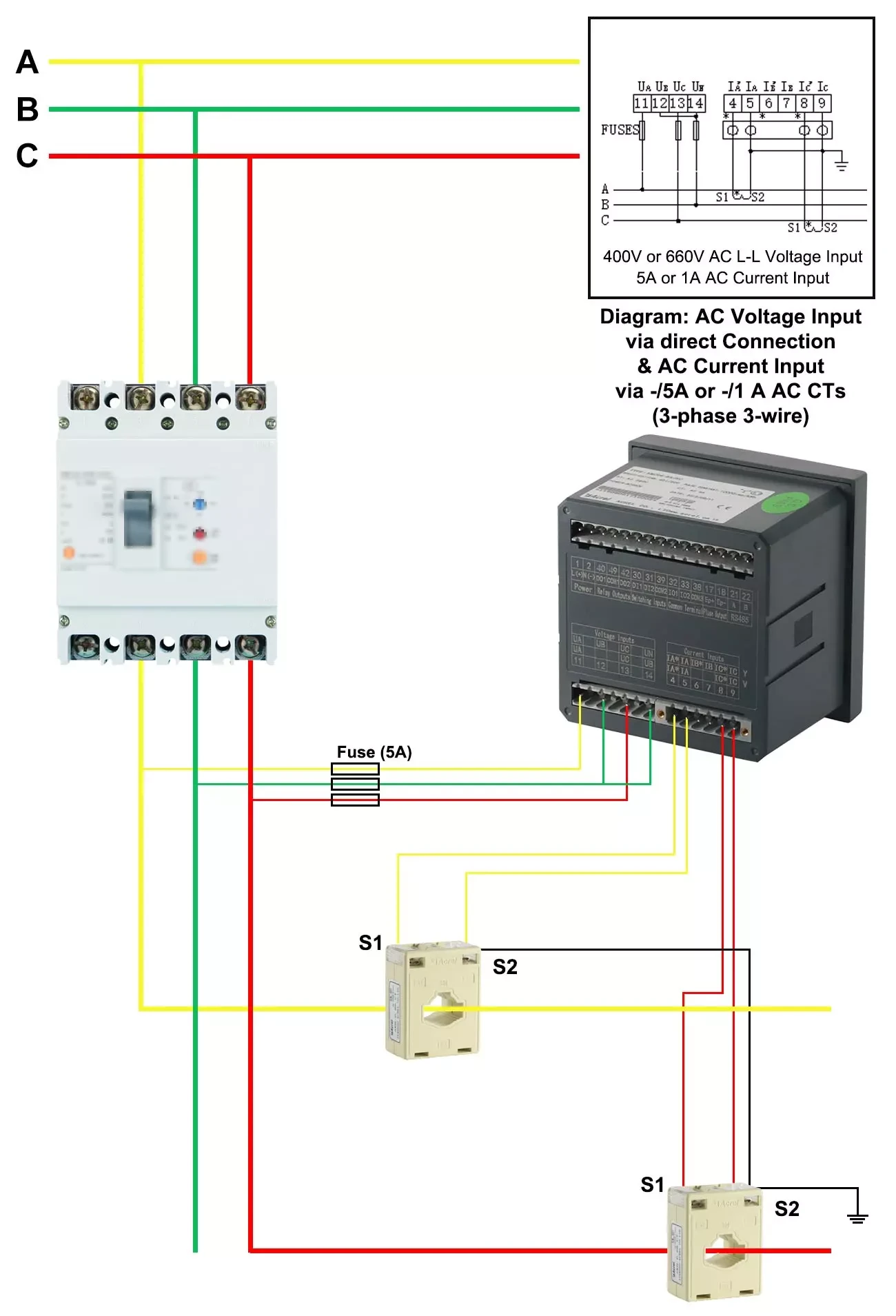

3 pav. Trifazis trijų laidų 2CT

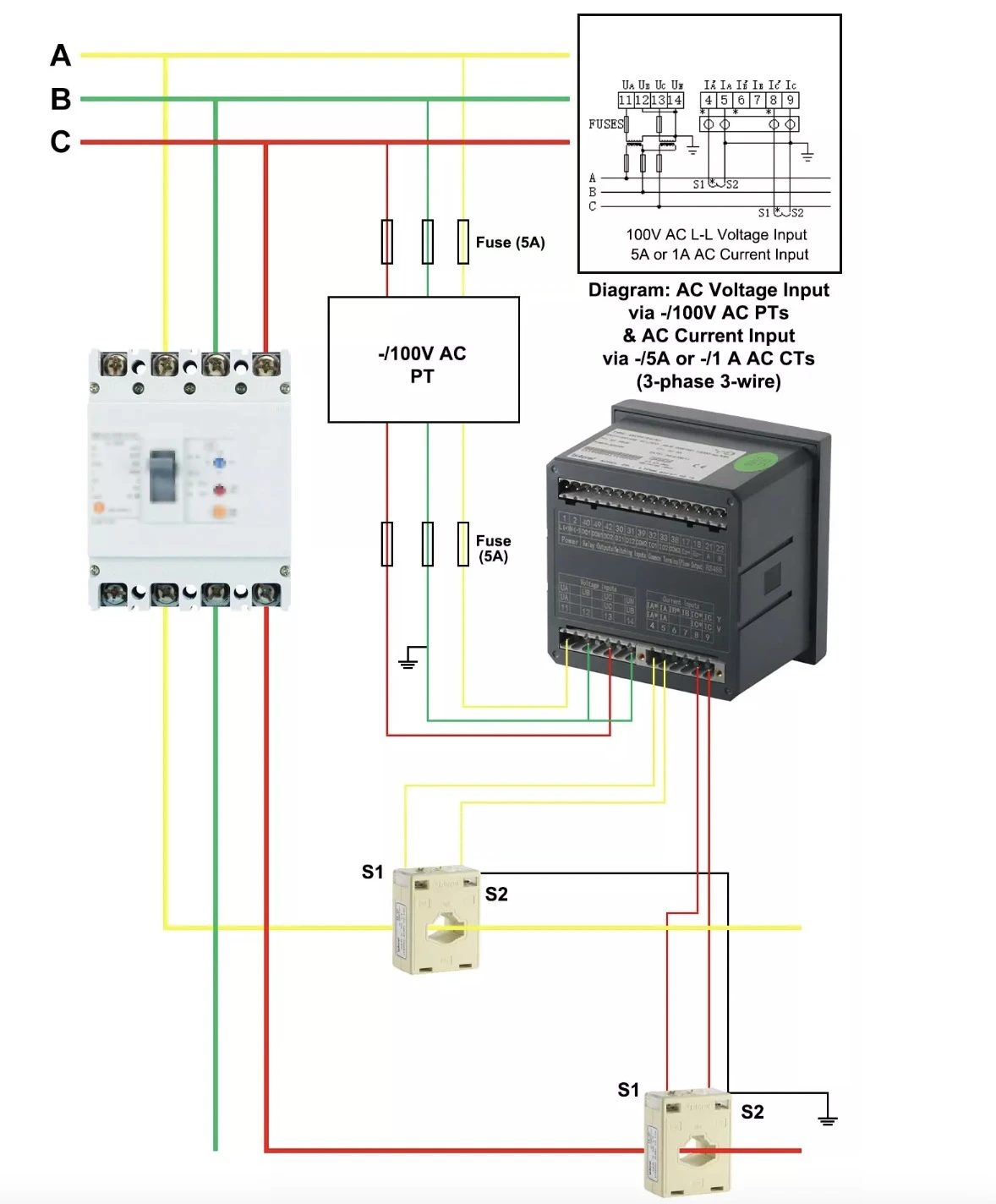

3 pav. Trifazis trijų laidų 2CT 2PT
