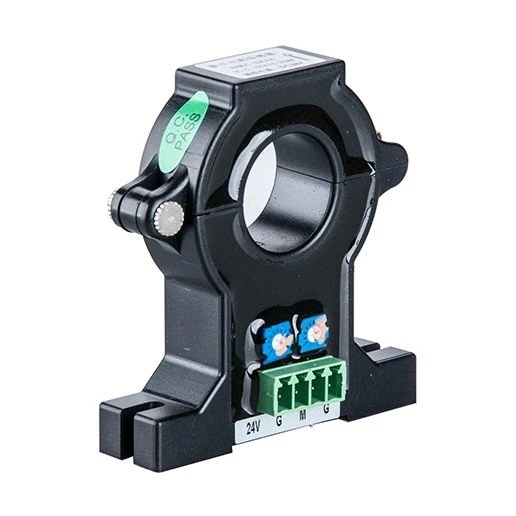

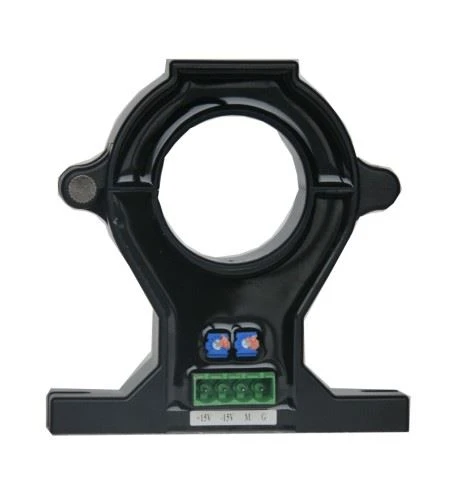

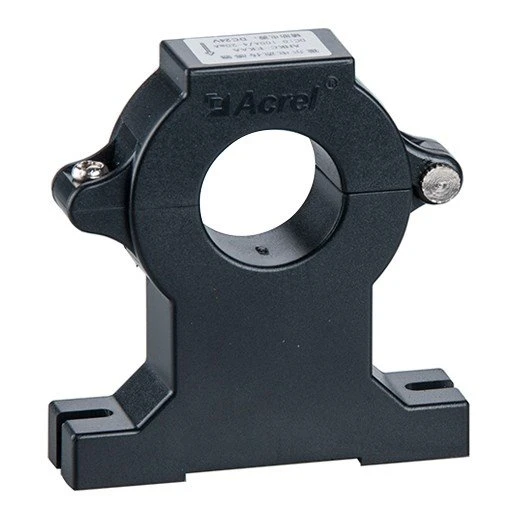

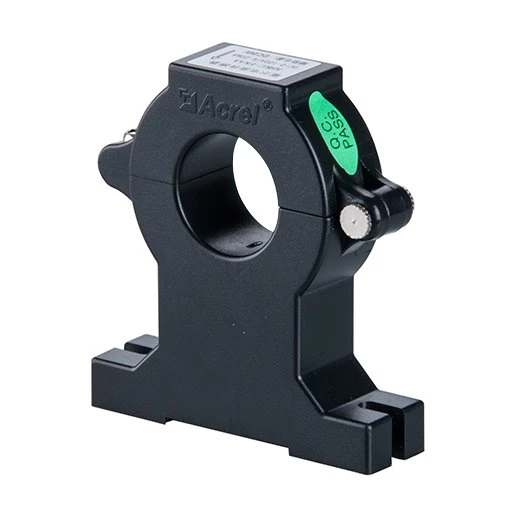

Gamybos aprašas
Salės srovės jutikliai daugiausia naudojami kintamosios srovės, nuolatinės srovės, pulso ir kitiems sudėtingiems signalams izoliuoti ir konvertuoti. Po to, kai signalo valdymas srovės signalams konvertuojamas pagal Hallo efekto teoriją, juos galima tiesiogiai įsigyti AD, DSP, PLC, antriniais instrumentais ir kitais prietaisais.
Salės srovės jutikliai yra plačiai taikomi įsigijimui ir grįžtamajam ryšiui dabartinėse stebėjimo, akumuliatoriaus taikymo, keitiklio, saulės energijos valdymo, nuolatinės srovės spintelės, nuolatinės srovės variklio pavaros, elektroplatinimo, suvirinimo, dažnio keitiklio, UPS servo valdymo sistemose. Jie pasižymi greitu reagavimu, įvairiais matavimais, dideliu tikslumu, stipria perkrovos galia, geru linijiškumu ir puikiu anti interferencijos veikimu.

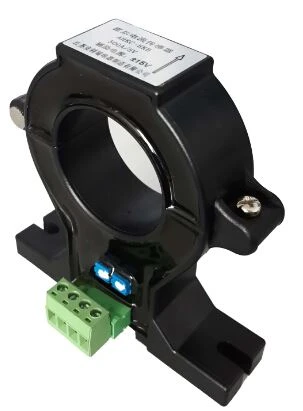

Veidas
Parametrus

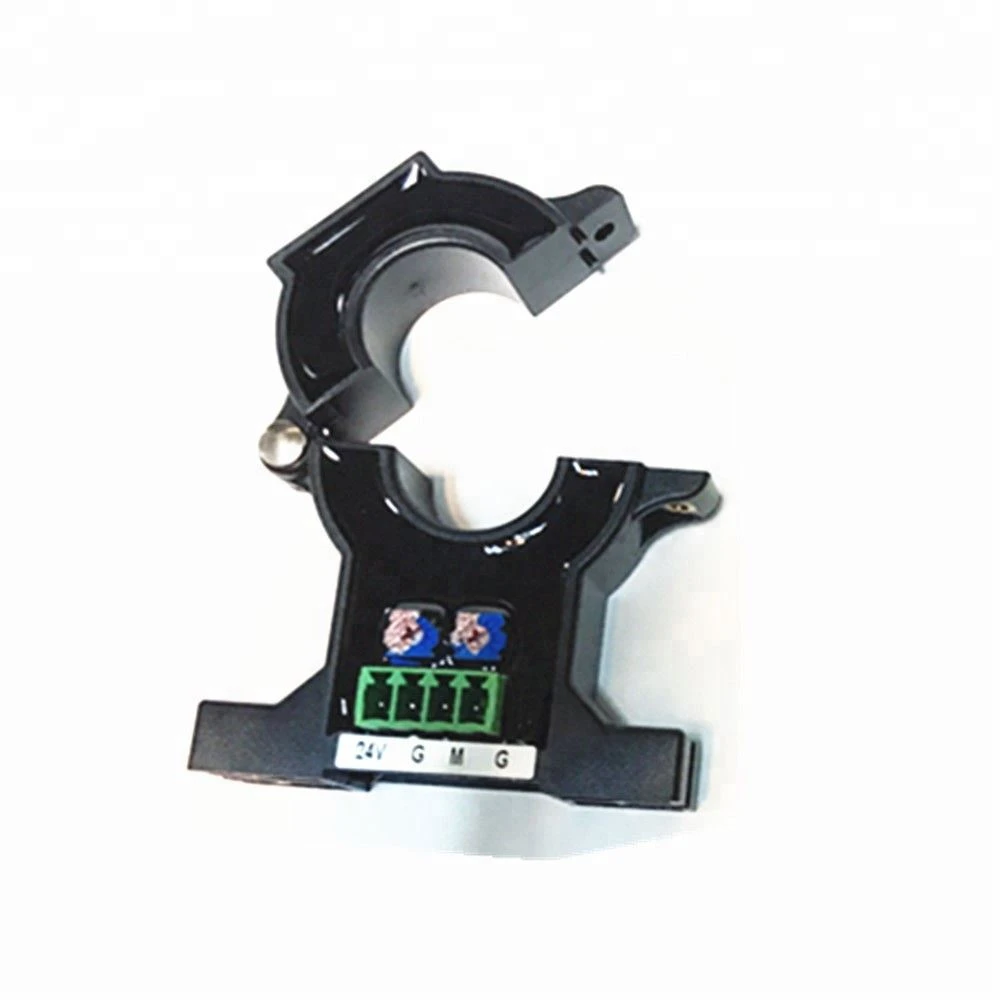

Techniniai parametrai | Duomenys | |||
Skaidyti / uždaryti atvirą ciklą | Salė (tiesa RMS) | |||
Išvesties | Nominali vertė | Įtampa: ±5V/±4V | Srovė: 4-20mA | |
Nulinė poslinkio įtampa (srovė) | Įtampa: ±20mV | Dabartinė:±0.05mA | ||
Poslinkio įtampos (srovės) dreifas | Įtampa: ≤±1,0mV/°C | Dabartinė:±0.04mA/ °C | ||
Tiesiškumas | ≤0,2 % FS | |||
Maitinimo įtampa | DC±15V | DC 24V | ||
Pralaidumas | 0-20kHz | |||
Atsakymo laikas | ≤5us | ≤1ms | ||
Dielektrinė jėga | Leistina 2500VAC tarp įėjimo / išėjimo ir maitinimo šaltinio maitinimo dažniu | |||
Tikslumo klasė | 1.0 | |||
Aplinkos sąlygos | Temperatūra | Darbinė temperatūra:-25°C-+70°C; laikymo temperatūra: -40°C-+85°C | ||
Drėgmė | ≤95%RH, nėra rasos, nėra agresyvių dujų | |||
Aukštis | ≤3500m | |||
Dimensija
 |  |

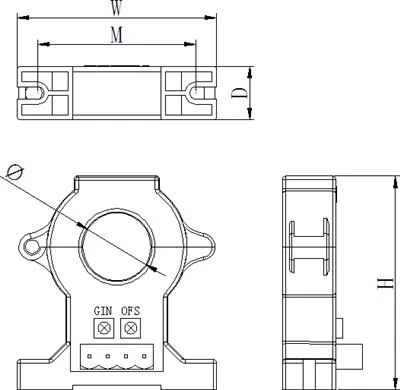

| 1 pav. | 2 pav. |
Dydžio specifikacija | Struktūros dydis | Per dydį | Montavimo dydis | Figūra | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | 1 pav. |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | 1 pav. |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | 1 pav. |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | 1 pav. |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | 1 pav. |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | 1 pav. |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | 2 pav. |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | 2 pav. |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | 2 pav. |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | 2 pav. |
AHKC-KA | 176 | 95.5 | 29 | 20W | 36 | / | / | 60 | 2 pav. |
AHKC-HB | 10W | 111.5 | 29 | 132 | 52 | / | / | 48 × | 2 pav. |
Dabartinis santykis
 | Specifikacijos | Įvertinta srovė | Maitinimo | Įvertinta išeiga | Diafragmos matavimas (mm) | Tikslumo laipsnis |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0~(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0~(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0~(200- 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0~(200~ 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0~(400- 2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC- KDA | AC 0~(400- 2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Pastaba: Įvertinta dabartinė nepažymėta rodo, kad kintamosios srovės ir nuolatinės srovės įvesties srovę galima išmatuoti, nurodykite užsakydami.
Uždaros salės srovės jutiklis

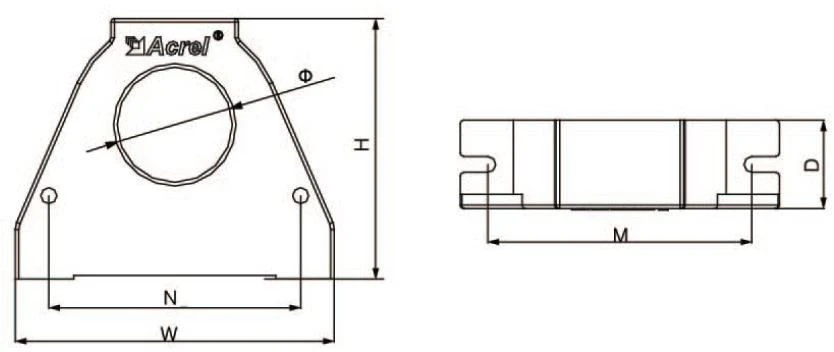

1 pav.

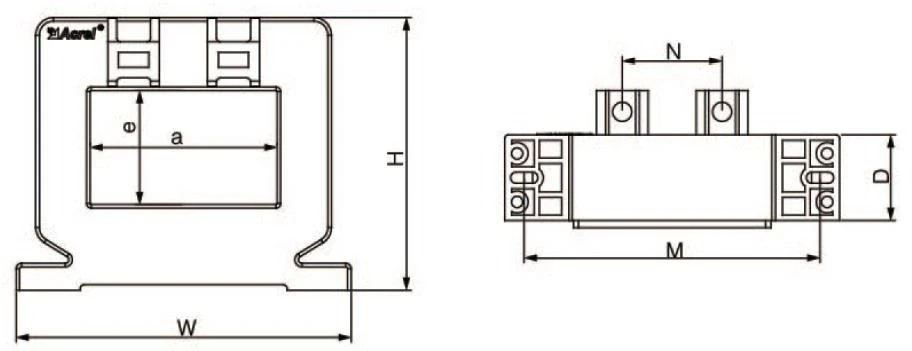

2 pav.
Dydžio specifikacija | Kontūro dydis(mm) | Per dydį(mm) | Montavimo | Figūra | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | 1 pav. |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | 1 pav. |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | 2 pav. |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | 2 pav. |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | 2 pav. |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | 2 pav. |
AHKC-SKRYBĖLĖ | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | 2 pav. |
Dabartinis santykis
| Specifikacijos | Įvertinta srovė | Maitinimo | Įvertinta išeiga | Diafragmos matavimas (mm) | Tikslumas |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0~(50-500)A | 12V/15V/24 V | 4~20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-SKRYBĖLĖ | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Pastaba: Įvertinta dabartinė nepažymėta rodo, kad kintamosios srovės ir nuolatinės srovės įvesties srovę galima išmatuoti, nurodykite užsakydami.
