Produkto aprašymas

Uždaro ciklo salės srovės jutiklis taip pat vadinamas "Hall" magnetinio balansavimo srovės jutikliu. Jis apima minėtą teoriją su magnetinio balansavimo teorija. Kitaip tariant, feromagnetinio lauko koncentratorius koncentruoja magnetinį lauką, kurį sukuria pirminė srovė, ir pritaiko jį Hall komponentui. Tada salės komponento įtampos signalo išvestis sustiprinama ir tampa galios stiprintuvo įvestimi. Kompensuojamoji srovė teka per antrinę kompensacinę rię.

Antrinio ritės sukurtas magnetinis laukas yra priešingas laukui, kurį generuoja pirminė srovė. Tokiu būdu kompensuojamas pirminis laukas ir palaipsniui mažinama salės produkcija. Kai pirminis laukas yra lygus antrajam, o poslinkio srovė išlieka stabili, tai yra magnetinis balansavimas. Šią grandinę daugiausia sudaro elektromagnetizmo konversijos komponentas, grandinės stiprintuvas ir pavaros kompensacinė grandinė.

Veidas

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensija

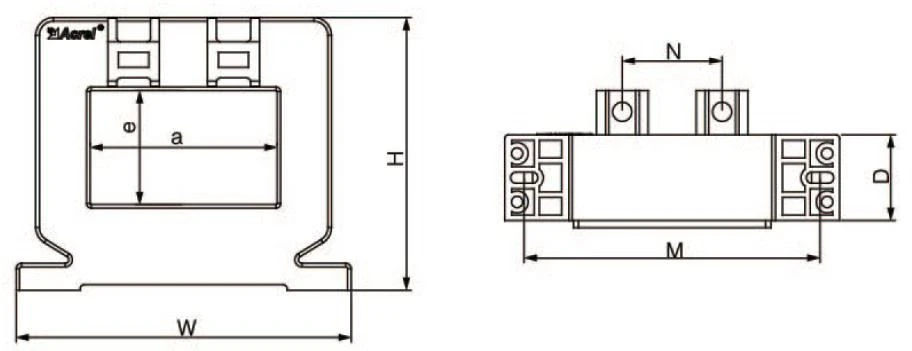

1 pav.

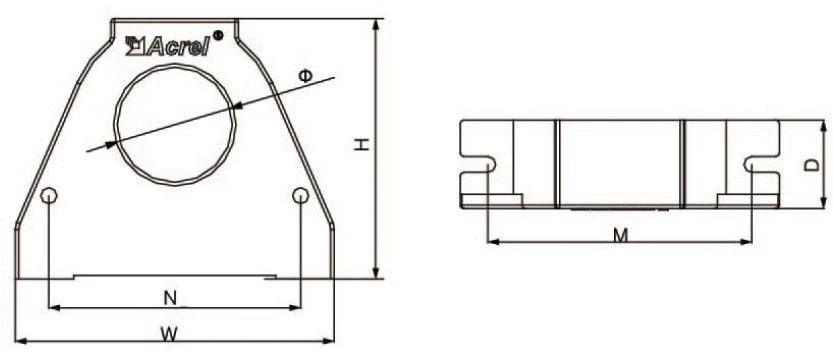

2 pav.

Dydžio specifikacija	Kontūro dydis(mm)			Per dydį(mm)			Montavimo dydis(mm)		Figūra
Dydžio specifikacija	W	H	D	a	e	Φ	M	N	Figūra
AHKC-E	53	72	16	/	/	21	47	/	1 pav.
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	1 pav.
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	2 pav.
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	2 pav.
AHKC-F	74	57	22	43	13	/	/	22	2 pav.
AHKC-FA	94	60.5	26.5	52	15	/	83	28	2 pav.
AHKC-SKRYBĖLĖ	94	76.5	24	52.5	32	/	83	28	2 pav.

Dabartinis santykis

Specifikacijos	Įvertinta srovė	Maitinimo	Įvertinta išeiga	Diafragmos matavimas (mm)	Precisio n laipsnis
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0~(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
AHKC-SKRYBĖLĖ	0~(400-2000)A	±15V	5V	52*32	1
