Apibūdinimas

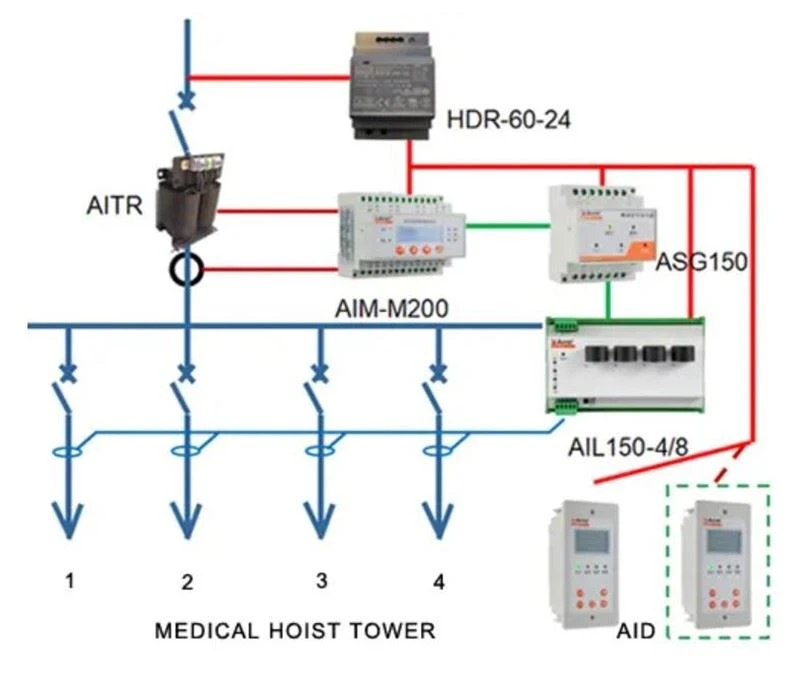

AITR serijos izoliacijos transformatorius yra specialiai naudojamas medicinos IT sistemose. Transformatoriaus šerdis yra pagaminta iš silicio plieno lakšto, nuostoliai yra nedideli. Dvigubos izoliacijos apdorojimas yra priimtas tarp apviečių, o statinis ekranas yra skirtas sumažinti elektromagnetinius trukdžius tarp dviejų apvijojų.

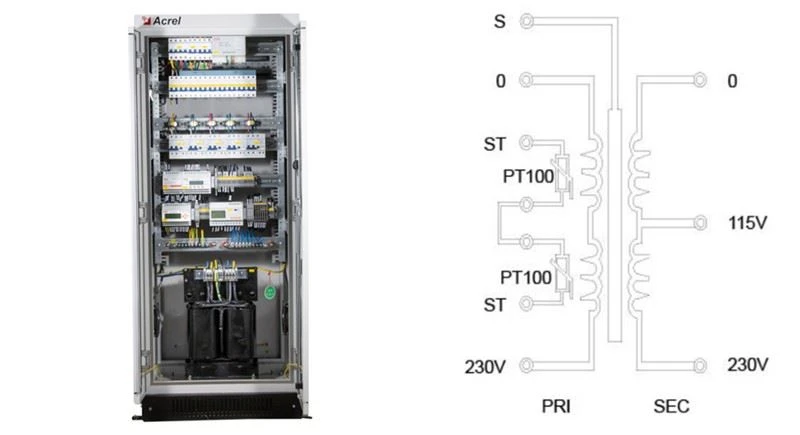

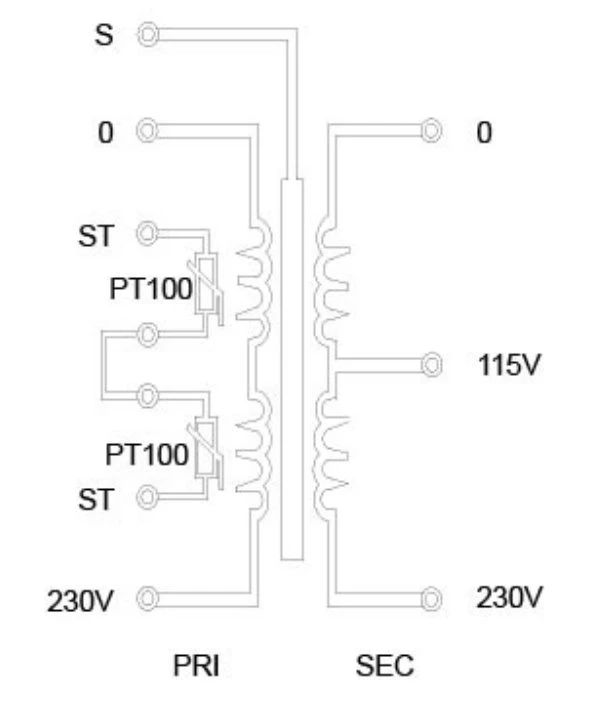

Apvijoje sumontuotas PT100 temperatūros jutiklis, kuris gali būti naudojamas apvijoje temperatūrai stebėti. Transformatorius apdorojamas vakuuminiu impregnavimu, kuris padidina mechaninį stiprumą ir turi antikorozinį poveikį. Be to, produktas taip pat naudoja žemos temperatūros kilimą ir mažo triukšmo dizainą, kad jis turėtų gerą temperatūros kilimo našumą ir mažą triukšmą.

Parametras

Įvertintas pajėgumas	3.15kVA/5kVA/6.3kVA/8kVA/10kVa
Dažnis	50/60Hz
Vardinė įvesties įtampa	230V
Vardinė išvesties įtampa	230V/115V
(IE) Inrush srovė	<>
Nuotėkio srovė	<>
(UO) Be apkrovos išvesties įtampa	<>
(IO) Be apkrovos išvesties srovė	<3%>
Trumpojo jungimo įtampa	<3%>
Efektyvumą	>96%
Maksimali aplinkos temperatūra	<>
Temperatūros kilimas be apkrovos	<>
Pilnos apkrovos temperatūros kilimas	<>
Atlaikyti įtampą	4200V/Min
Izoliacijos klasė	H
Triukšmo lygis	<>

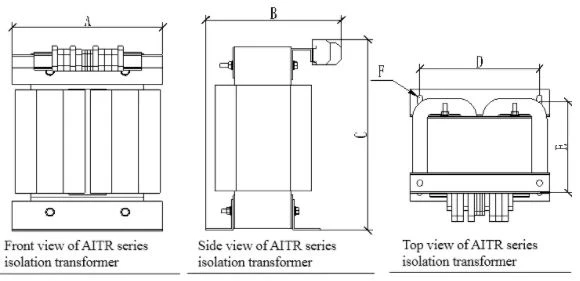

Dimensija

Rūšis	Pajėgumas (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Bendras svoris (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	12V	427	240	175	φ11	53
