"Acrel" teikia sprendimus Pekino žiemos olimpinių žaidynių vietoms

1.Apžvalga

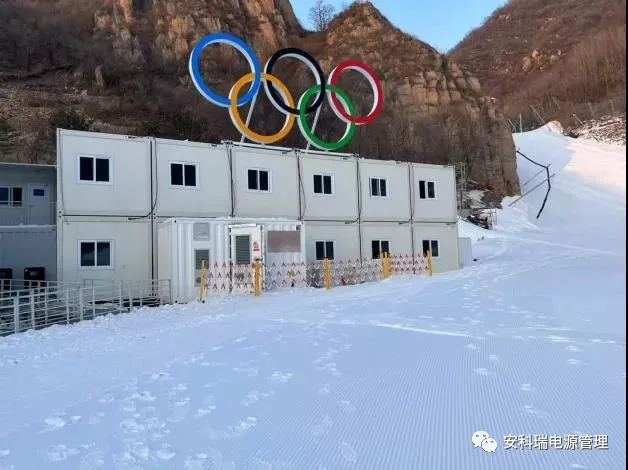

Pekino žiemos olimpinės žaidynės bus atidarytos 2022 m. vasario 4 d. Tai svarbus įvykis svarbiame istoriniame mazge mano šalyje. Tai svarbi galimybė parodyti šalies įvaizdį, plėtoti šalį ir įkvėpti tautinę dvasią. Artėjant didžiajam renginiui, kaip svarbiai pagrindinei olimpinių žaidynių organizavimo sąlygai, Pekino žiemos olimpinių žaidynių vietų statyba visada pritraukė daug dėmesio, o stabilus ir patikimas vietų maitinimo ir paskirstymo sistemos veikimas yra svarbiausias prioritetas.

Lauko aplinka yra gana atšiauri, o temperatūra yra net minus 20 °C. Siekiant užtikrinti patikimą elektros energijos tiekimą, kiekviena būstinė atlieka maitinimo palaikymo pajėgumų bandymus pagal maitinimo pareigas ir išbando elektros energijos tiekimo užduotis, pagrindinį maitinimo šaltinį ir kiekvienos vietos avarinį maitinimo šaltinį. Tiekimo situacija, svarbių krovinių eksploatavimas, relės apsaugos veiksmai, reagavimo į ekstremalias situacijas planas, atsarginės dalys, logistikos palaikymas ir kt. "Acrel Electric" teikia sprendimus, kaip protingai stebėti paskirstymo dėžes ir aplinkos reguliavimą žiemos olimpinių žaidynių dėžėse, ir atlieka internetinį elektros energijos tiekimo ir energijos apsaugos įrangos, pvz., Kabelių šakų dėžių, ATS maitinimo dėžių ir UPS maitinimo dėžių, valdymą realiuoju laiku. Krašto skaičiavimo vartai renka elektros duomenis, temperatūrą ir drėgmę, kondensatą, kontaktinę temperatūrą ir kitus duomenis vidaus ir lauko maitinimo paskirstymo spintose ir automatiškai juos reguliuoja, kad būtų pasiekiamos geros darbo sąlygos, realizuojant protingą stebėjimą nuo UPS iki žemos įtampos jungiklio žiemos olimpinių žaidynių vietos pabaigoje , laiku teikti avarinę pagalbą ir pagerinti maitinimo šaltinio patikimumą.

2.Sistemos struktūra

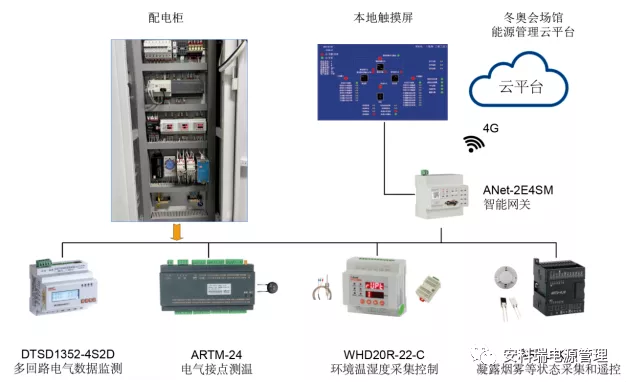

Sistemą galima suskirstyti į tris sluoksnius: lauko įrenginio sluoksnį, tinklo ryšio sluoksnį ir platformos valdymo sluoksnį.

Lauko įrenginio sluoksnis: įskaitant DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C, WHD20R-22-C, ARTU-KJ8 ir kita signalų įsigijimo įranga, naudojama elektros eksploatavimui vidaus ir lauko paskirstymo dėžėse Parametrų, elektros kontaktinės temperatūros, aplinkos temperatūros ir drėgmės surinkimui dėžutėje, kondensacija, dūmai ir kiti duomenys, ir gali būti automatiškai valdoma pagal įmontuotą ANet-2E4SM intelektualių vartų logiką, kad būtų galima reguliuoti temperatūrą ir drėgmę, kad būtų išlaikytas gera darbinė aplinka paskirstymo dėžutėje.

Tinklo ryšio sluoksnis: įskaitant ANet-2E4SM intelektualųjį šliuzą. Šliuzas aktyviai renka lauko įrenginio sluoksnio įrangos duomenis ir gali atlikti protokolo konvertavimą, duomenų saugojimą ir įkelti duomenis į vietinį jutiklinį ekraną ir paskirtą serverio prievadą per 4G tinklą. Temperatūros ir drėgmės kontrolės įranga.

Platformos valdymas : didelė energijos valdymo platforma žiemos olimpinėse žaidynėse.

3.Sprendimas

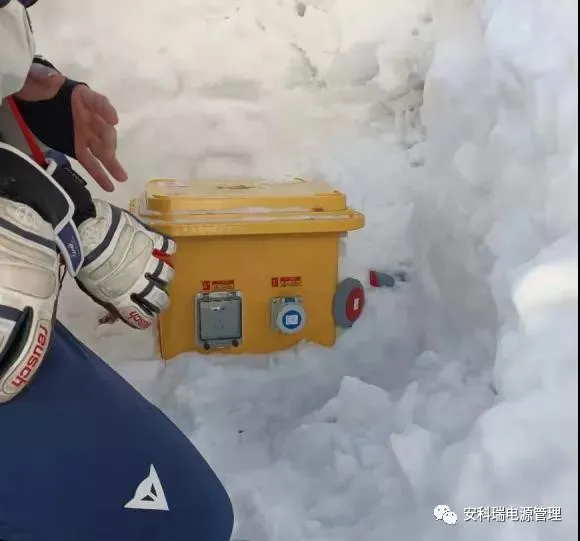

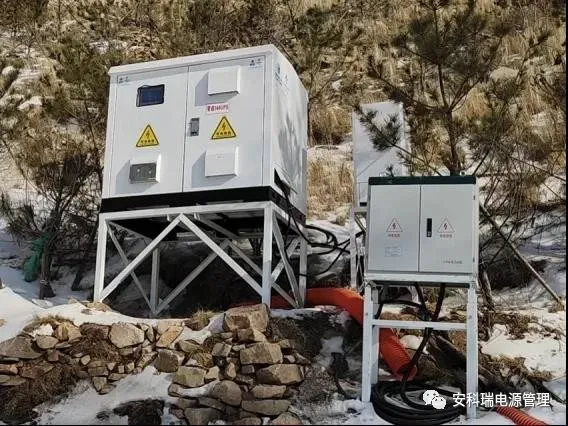

Svetainėje daugiausia stebimi ir kontroliuojami trijų tipų paskirstymo dėžės, įskaitant kabelių filialų dėžes, ATS maitinimo automatines perjungimo dėžes ir UPS maitinimo dėžes, siekiant užtikrinti stabilų ir normalų paskirstymo dėžių veikimą esant sunkiai šaltai aplinkai. Yra daugiau nei 500 šių trijų tipų paskirstymo dėžių, įtrauktų į nuotolinį stebėjimą, o skirtingų paskirstymo dėžių sprendimai taip pat šiek tiek skiriasi.

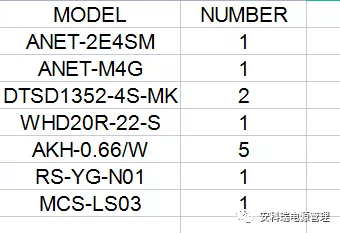

3.1Konfigūruoti įrenginio atsargas

3.2Įgyvendinimo funkcija

Stebėkite šakos dėžutės grandinės elektrinius parametrus. Kai temperatūra dėžutėje yra per maža, paspauskite pavojaus signalą ir pradėkite šildymą. Kabelio jungtis virš temperatūros signalizacijos.

Kondensatas aptiktas šildymo ir vėdinimo dūmų signalizacijai pradėti Lizdo maitinimo būsenos aptikimas. Priimti IEC60870-5-104 protokolą įkelti į žiemos olimpinių vietų energijos valdymo platformą per APN kryptinį tinklą.

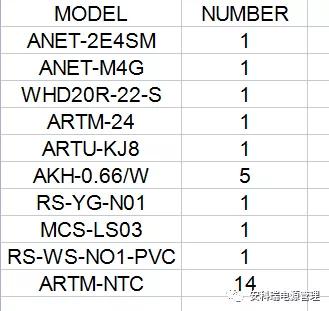

3.3Konfigūruoti įrenginio atsargas

3.4Įgyvendinimo funkcija

Kai temperatūra dėžutėje yra per maža, paspauskite pavojaus signalą ir pradėkite šildymo kabelio jungties temperatūros surinkimą per temperatūros signalą. Aptinkamas kondensacinis signalas ir įjungiama šildymo ventiliacija Dūmų ir temperatūros bei drėgmės signalizacijos. Priimti IEC60870-5-104 protokolą įkelti į žiemos olimpinių žaidynių vieta energijos valdymo platforma per APN kryptinį tinklą

3.5Konfigūruoti įrenginio atsargas

3.6Įgyvendinimo funkcija

Kai temperatūra dėžutėje yra per žema, paspauskite pavojaus signalą ir pradėkite šildymą Vidinis temperatūros signalas Kondensacinis šildymas Akumuliatoriaus nenormalus signalas Inverterio gedimo signalas. Priimti IEC60870-5-104 protokolą įkelti į žiemos olimpinių žaidynių vieta energijos valdymo platforma per APN kryptinį tinklą

4. Techninė priežiūra vietoje

Žiemos olimpinių žaidynių atidarymas yra neišvengiamas. Siekdama užtikrinti normalų elektros energijos paskirstymo sistemos veikimą vietoje, "Acrel" pasirūpino, kad inžinieriai išlaikytų vietoje ir teiktų techninę paramą, kad laimėtų sunkų kovą dėl galios apsaugos 2022 m. Pekino žiemos olimpinėse žaidynėse.

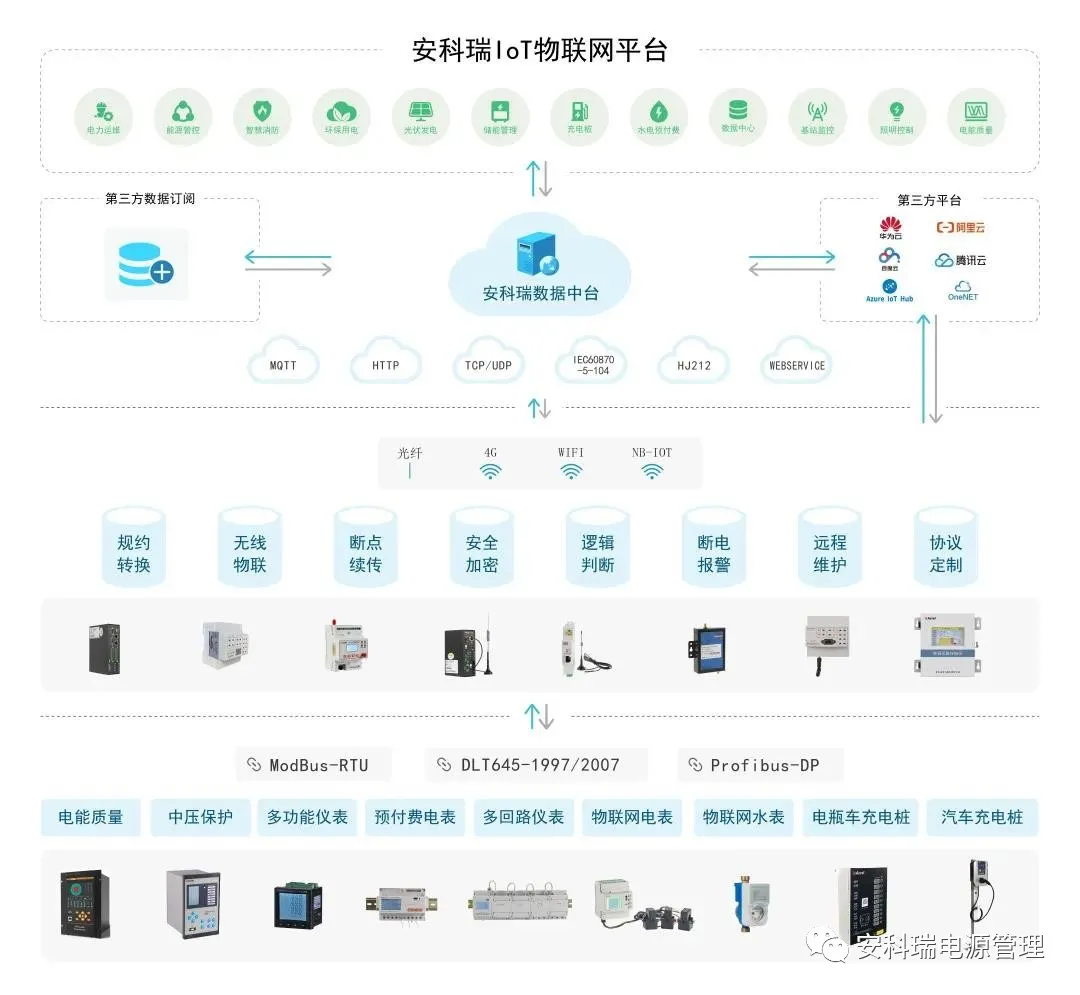

"Acrel" jau daugelį metų aktyviai dalyvauja pažangiame energijos paskirstyme, o šiuo metu visoje šalyje veikia daugiau nei 14 000 sprendimų. Bendrovė yra sukaupusi daug patirties nuo galinių jutiklių, krašto skaičiavimo vartų iki debesų platformų, teikia duomenų palaikymą ir sprendimus silpnoms elektros skirstymo sistemų jungtims įvairiose aplinkose, siekiant pagerinti elektros energijos tiekimo patikimumą. Šį kartą "Acrel" padės atlikti praktinius veiksmus. Žiemos olimpinės žaidynės buvo labai sėkmingos.
