Santrauka: "Acrel" belaidės temperatūros įrangos įrenginys tiesiogiai perduoda temperatūros ir drėgmės vertes per ATC600-C siųstuvą ir ATE200 temperatūros jutiklį, AHE belaidį temperatūros ir drėgmės jutiklį ir prisijungia prie kliento PLC ryšio kontrolei.
1.Projekto apžvalga
Turkijos klientas turi projektą, kuris turi pakeisti laidinį temperatūros matavimą PT100 į belaidį ir prisijungti prie PLC per mūsų imtuvo 485 ryšio prievadą automatiniam temperatūros valdymui.
2.Produkto pristatymas
"Acrel" belaidė temperatūros sistema tinka 3-35kV vidaus perjungimo pavaroms, įskaitant įmontuotas perjungimo pavaras, rankinio vežimėlio perjungimo pavaras, fiksuotas perjungimo pavaras ir kilpinio tinklo jungiklius. Jis taip pat tinka 0,4kV žemos įtampos perjungimo pavaroms, tokioms kaip fiksuoto perjungimo pavaros ir stalčiaus perjungimo pavaros. Belaidžiai temperatūros jutikliai gali būti montuojami bet kuriame perjungimo pavarų kaitinimo taške, prietaisas naudoja belaidžio duomenų perdavimo technologiją stebimos temperatūros duomenų perdavimui realiuoju laiku ir rodo tokius duomenis ARTM-Pn vietoje. Be to, jis gali būti sujungti per RS485 prievadą nuotoliniam pažangiam stebėjimui.
AHE100 belaidis temperatūros ir drėgmės jutiklis daugiausia naudojamas temperatūrai ir drėgmei aptikti įrangos viduje, pvz., Vidutinės ir aukštos įtampos jungiklių spintos, galinės dėžės, žiedinės pagrindinės spintelės, dėžių transformatoriai ir maitinimo paskirstymo patalpos aplinka. Modulis priima specialų apvalkalą, kuris turi gerą vėdinimo efektą ir išskirtinę išvaizdą, kuri gali veiksmingai apsaugoti vidinius komponentus ir padidinti tarnavimo laiką.

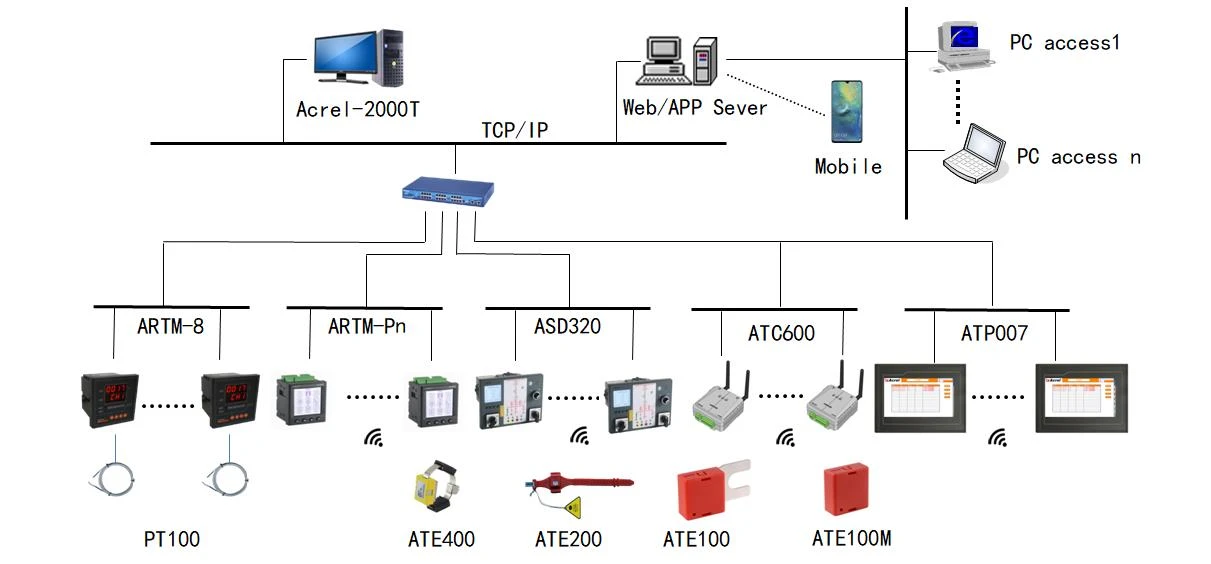

2.1. Tinklo topologija

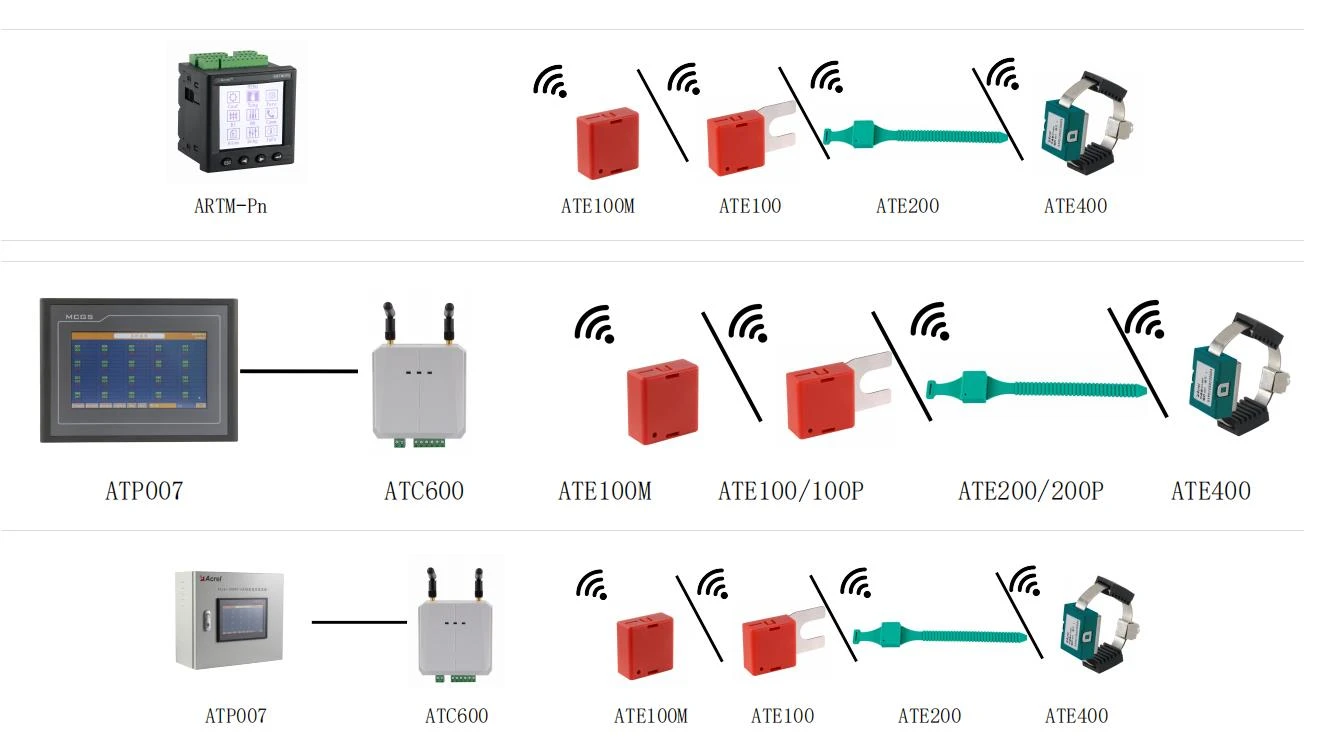

1 paveikslėlis
2 paveikslėlis
Jutiklinio ekrano atitikimas: ATC600-C:
Pastaba: jutiklinis ekranas yra prijungtas prie ATC600-C per RS485 sąsają, kad būtų galima realizuoti centralizuotą temperatūros ir drėgmės rodymą, o vienas ATC600-C gali gauti 240 temperatūros ir drėgmės jutiklių.

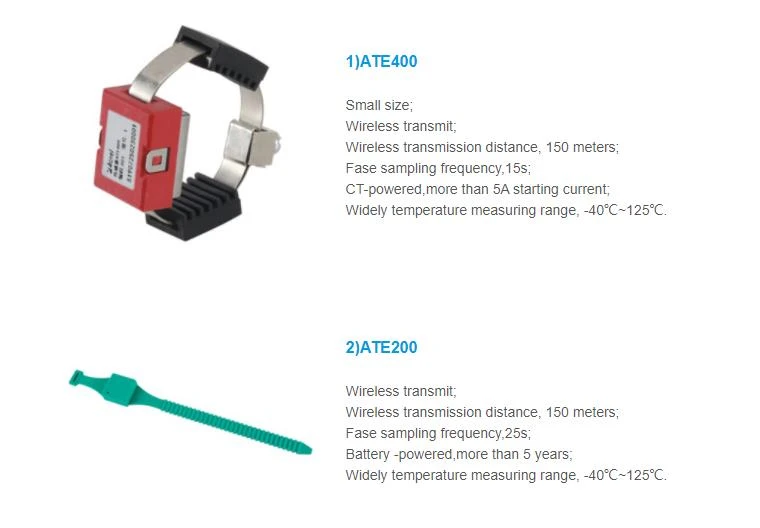

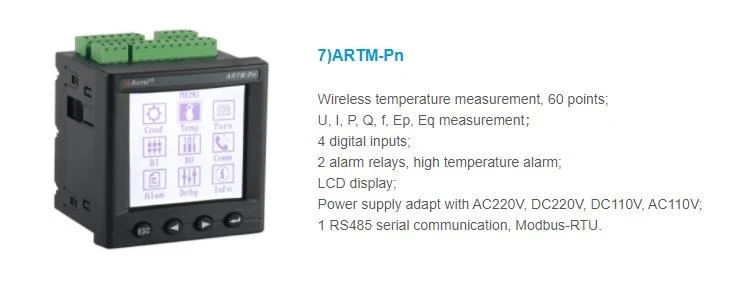

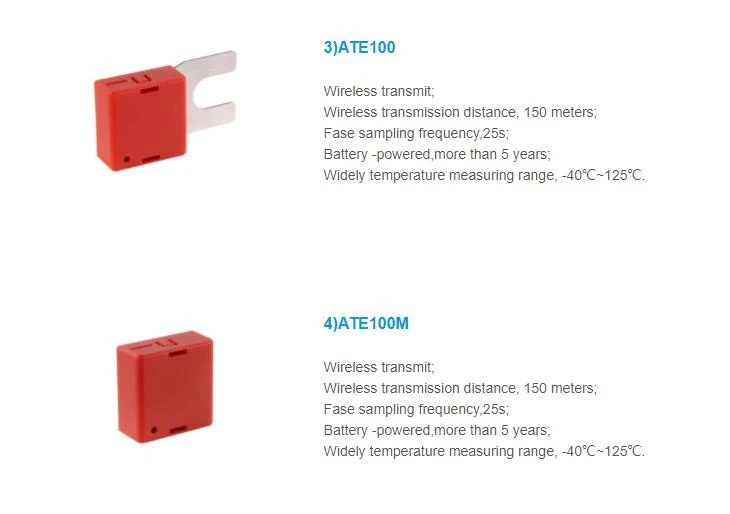

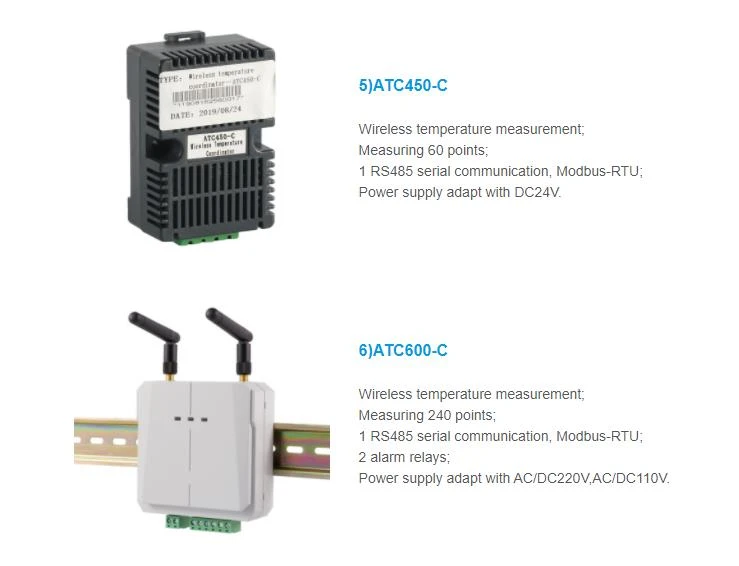

2.2 Susiję produktai

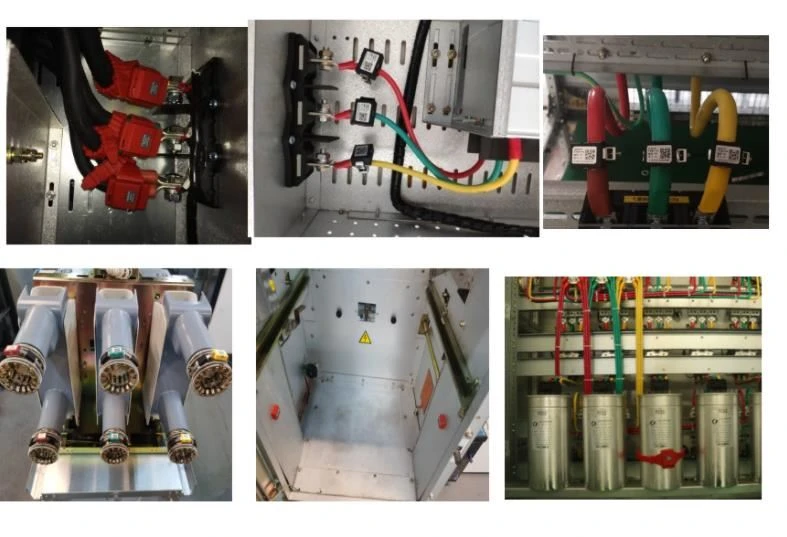

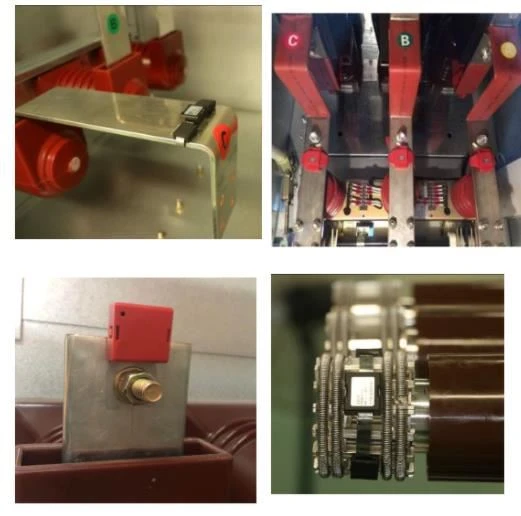

3.Montavimo paveikslėlis
