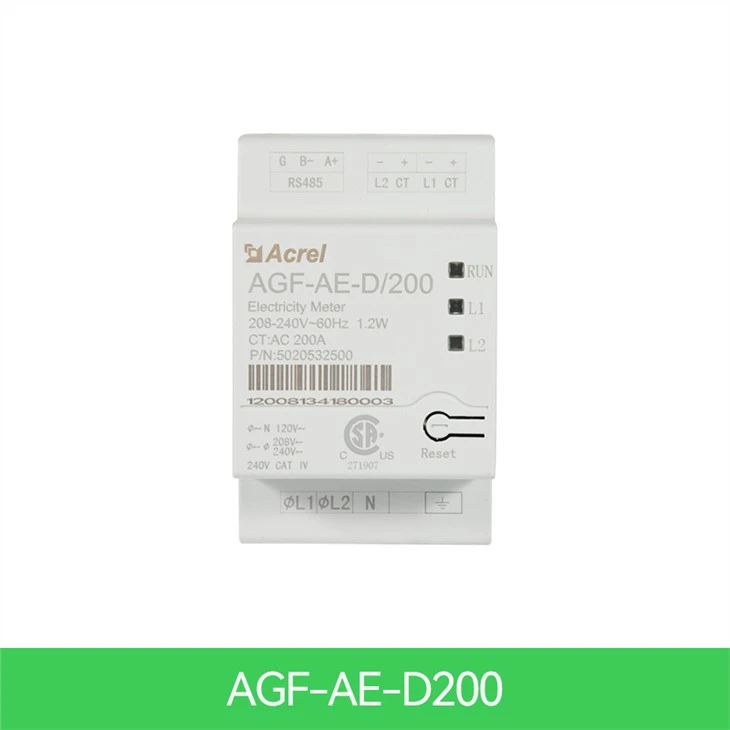

Vieno keitiklio sistemoje skaitiklis yra tiesiogiai prijungtas prie keitiklio. Jei jūsų keitiklis turi įmontuotą pajamų lygio matuoklį (RGM; keitiklis vadinamas pajamų lygio keitikliu), išorinį skaitiklį galite prijungti prie tos pačios magistralės kaip ir RGM. Acrel AGF-AE-D/200 užbaigė EMC vykdomą emisijos ir spinduliuotės emisijos bandymo ataskaitą ir FCC B klasės pramonės&stiprintuvą; gyvenamasis.

Skaitiklių elektros servisas			Vienetai
	AGF-AE-D/100	AGF-AE-D/200
Nominali įtampa-LinetoN	120		V
Nominali įtampa-Lineto linija	208/240		V
Išplėstas įtampos diapazonas	88%~110%
AC dažnis	60		Hz
Palaikomi tinkleliai	L1/L2/N/PE
Energijos sąnaudos	1.2		W
Bendravimas
Skaitiklių ryšio sąsajos	RS 485
Atsakymo laikas	≤1		S
Matuoklio tikslumas
Nominali RMS srovė	100	200	A
1–100 % CT srovės	±0.5	±0.5	%
Srovės transformatoriai
Tiekiamų srovės transformatorių skaičius	2
Matmenys	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Standarto atitiktis
Saugumas	UL1741
Montavimo specifikacijos
Matmenys (A × P × G)	54.1×87.8×52		mm
Svoris	0.2		kilogramas
Darbo temperatūros diapazonas	-30~55		℃
Santykinė oro drėgmė (nekondensuojanti)	5-90		%
Montavimo tipas	DIN bėgis, 35 mm

	Tikslumas AGF-AE-D/100: 100A AGF-AE-D/200: 200A Dažnis 60 Hz Maitinimo šaltinis (savarankiškas) AC85～265V arba DC100～350V; energijos suvartojimas ≤10VA Įvesties suvartojimas mažesnė nei 0,2 VA
Įvesties suvartojimas Mažiau nei 0,2 VA Matmenys (L*P*A) 54,1*87,8*52 mm Montavimas DIN 35 mm

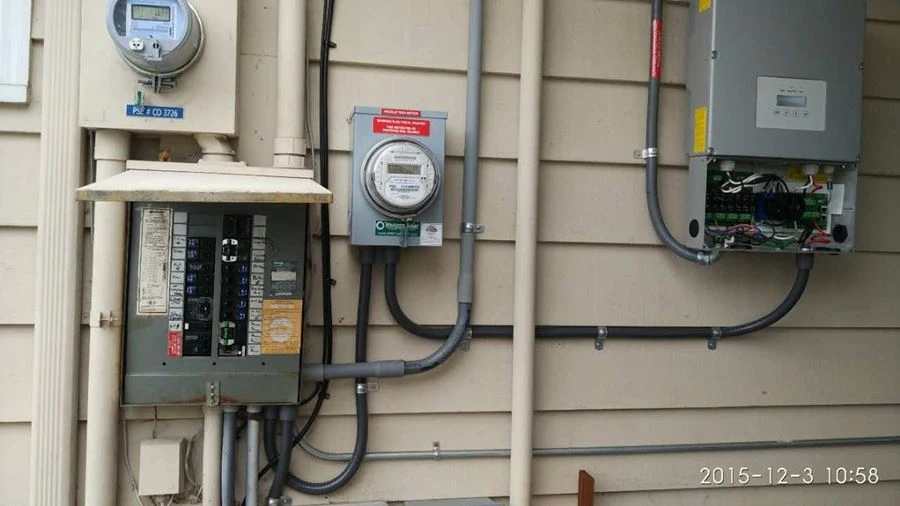

Mūsų PV / saulės inverterio energijos matuoklis vieno keitiklio sistemoje, skaitiklis yra tiesiogiai prijungtas prie keitiklio. Jei keitiklis turi įmontuotą pajamų lygio matuoklį (RGM; keitiklis vadinamas pajamų lygio keitikliu), mūsų klientai gali prijungti išorinį skaitiklį į tą pačią magistralę kaip ir RGM.

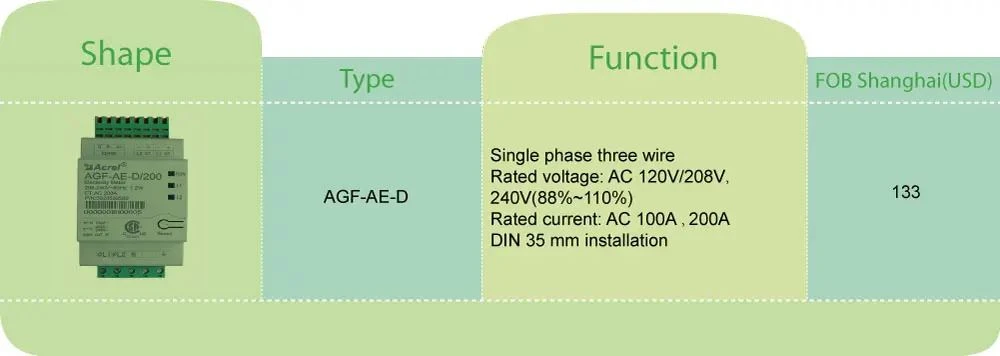

Tipas	Funkcijos aprašymas
AGF-AE-D/100	1. Fotovoltinės / energijos kaupimo sistemos galios valdymas 2. Viso galingumo matavimas, didelės spartos duomenų atnaujinimas 3. Sumontuotas Din bėgis 4. Lengvas montavimas naudojant 2 išorinius padalytų gyslų srovės transformatorius 0-100A
AGF-AE-D/200	1. Fotovoltinės / energijos kaupimo sistemos galios valdymas 2. Visas galios matavimas, didelio greičio duomenų atnaujinimas 3. Sumontuotas Din bėgis 4. Lengvas montavimas naudojant 2 išorinius padalytų gyslų srovės transformatorius 0-200A

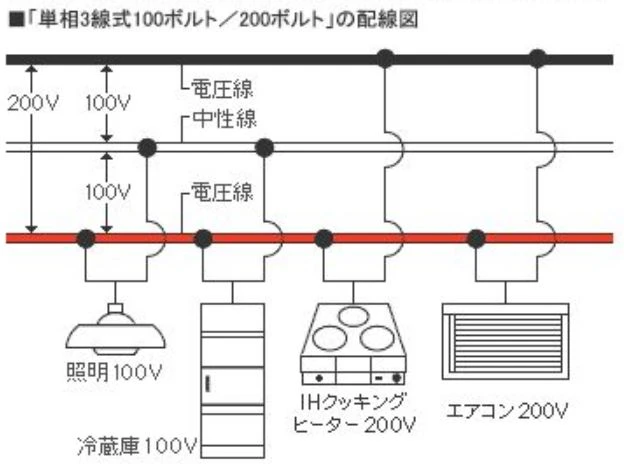

* Vienfazis 2 kanalas 3 laidas

* Nominali įtampa AC 120V / 208V, 240V (88% ~ 110%) * Nominali srovė: AC 100A

* Nominalus dažnis: 60HZ

* Ryšys: RS485, „SunSpec“ protokolas

* UL1741, sumontuotas keitiklių, keitiklių, valdiklių ir sujungimo sistemos įrangos išvestyje, skirta naudoti paskirstytus energijos išteklius

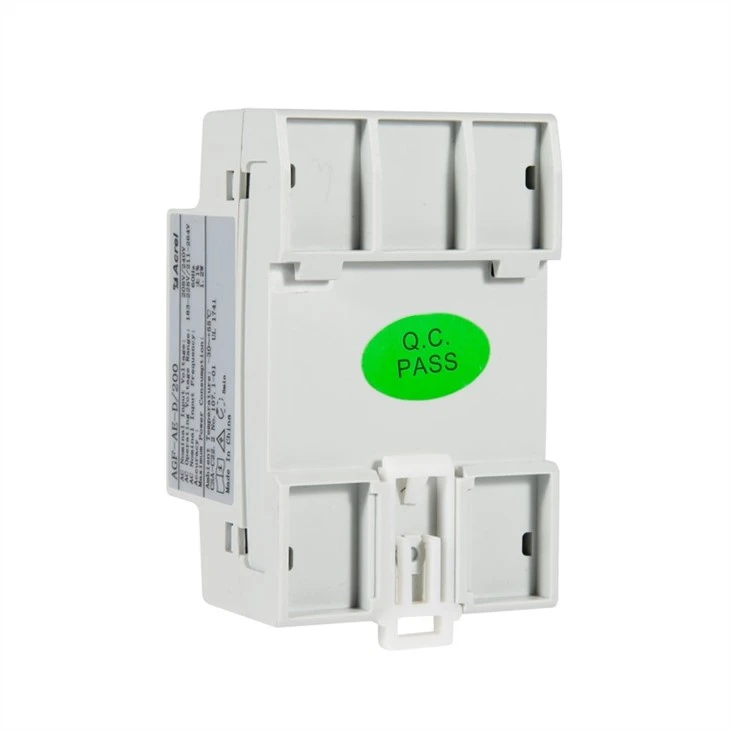

(35 mm Din bėgio montavimas)

1. Prieš pritvirtindami srovės transformatorius, išjunkite kintamosios srovės maitinimą.

2. Sumontuokite CT aplink matuojamą laidininką. Split-core CT galima atidaryti 3 instaliacijoms aplink laidininką. Aplink CT viršų gali būti pritvirtintas anyloninis kabelio raištis, kad būtų išvengta atsitiktinio atidarymo.

3. Sumontuokite CT taip, kad rodyklė būtų nukreipta į tinklelį, kad galėtumėte išmatuoti suvartojimą arba eksportuoti.

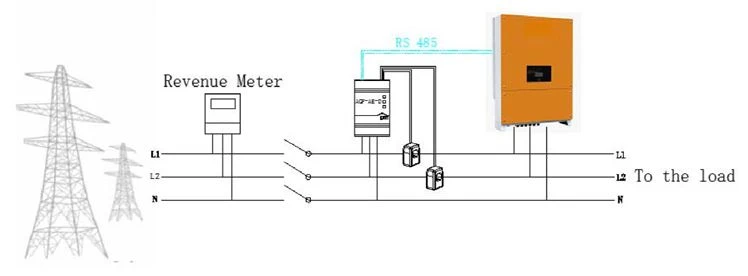

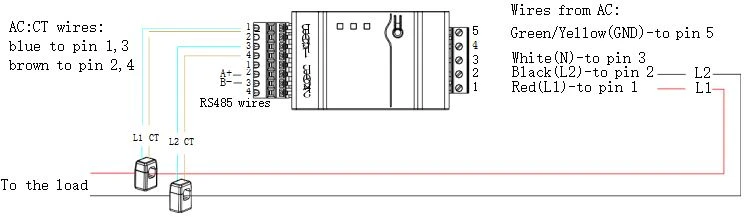

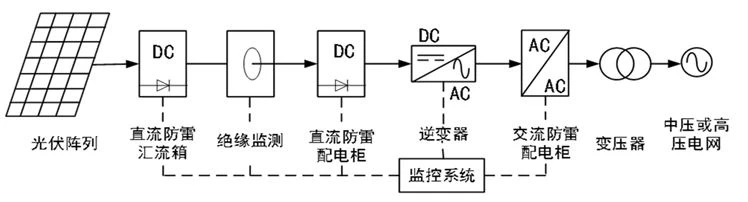

Jei skaitiklį prijungiate prie keitiklio, žr. prijungimo schemą.

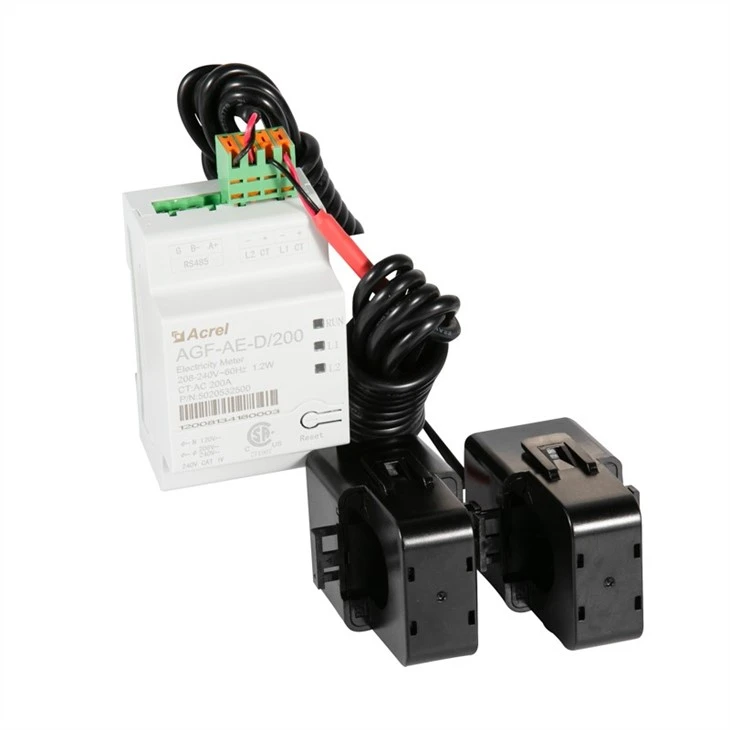

Srovės transformatorius supakuotas kartu su skaitikliu.
