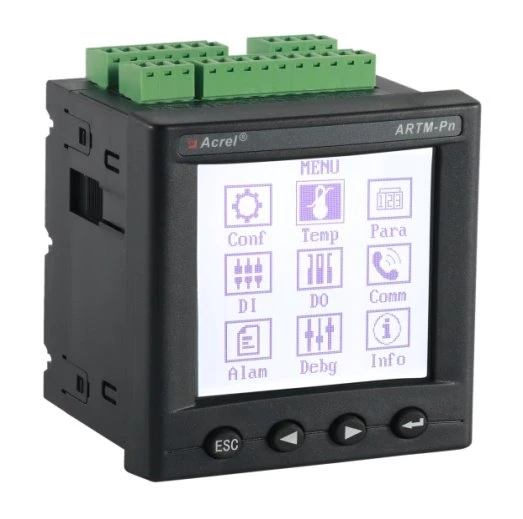

Kelių kanalų temperatūros monitorius

ARTM-Pn belaidė temperatūros matavimo įranga sukurta pagal belaidžio temperatūros matavimo įrangos specifikaciją, NB/T 42086-2016. Jis tinka 3-35kV vidaus jungikliui, įskaitant įmontuotą jungiklį, rankinio vežimėlio jungiklį, fiksuotą jungiklį ir kilpinį jungiklį.

Jis taip pat tinka 0,4kV žemos įtampos jungikliui, pvz., Fiksuotam jungikliui ir stalčiaus jungikliui. Belaidžiai temperatūros jutikliai gali būti montuojami bet kuriame perjungimo taško kaitinimo taške, prietaisas naudoja belaidžio duomenų perdavimo technologiją stebimos temperatūros duomenų perdavimui realiuoju laiku ir rodo tokius duomenis ARTM-Pn vietoje. Be to, jis gali būti sujungti per RS485 prievadą nuotoliniam pažangiam stebėjimui.

Elementus		Funkcijos
Jutiklis		"ATE100", "ATE200", "ATE300B", "ATE300", "ATE400"
Įvertinta įvestis	Laidų režimas	3P3L arba3P4L
	Įtampa	100V
	Srovė	5A
	Dažnis	50 Hz
Tikslumo įvertinimas	Srovė、Įtampa	0,5 klasė
	Aktyvi galia	0,5 klasė
	Reaktyvioji galia	0,5 klasė
	Energija	0,5 klasė
Maitinimo šaltinis		AC85~265V,DC100~300V
Energijos suvartojimas		8W
Komunikacija	Protokolas	Modbus-RTU
	Baud norma (bps)	2400、4800、9600、19200
Aplinkos	Temperatūra	-10°C~55°C
	Drėgmė	≤95%
	Atmosferos slėgis	86kPa~106kPa
MTBF		≥50000 h

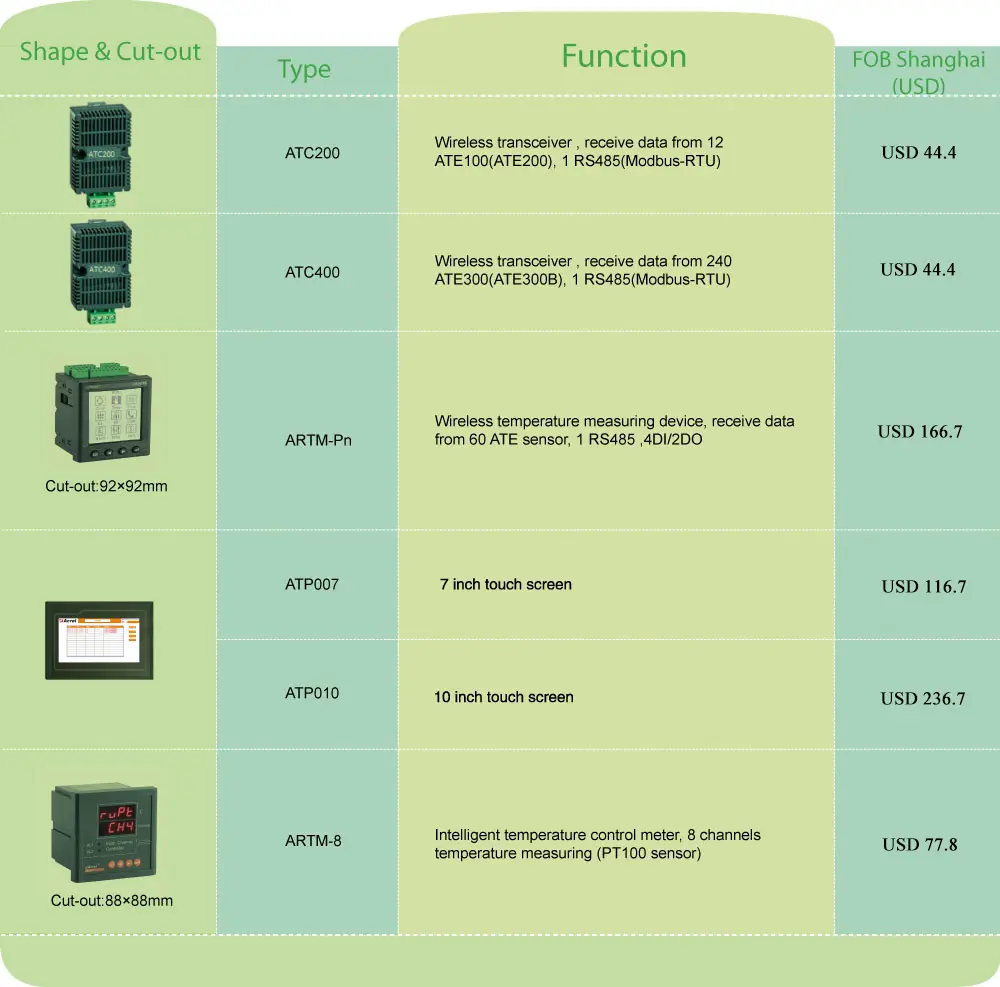

	ATE400 belaidis temperatūros jutiklis Belaidis temperatūros matavimas; Matavimas 240 taškų; 1 RS485 serijinis ryšys, Modbus-RTU; 2 signalizacijos relės; Maitinimo šaltinis prisitaiko prie AC/DC 220V, AC/DC110V DIN Rail įrengimas
ATE200 belaidis temperatūros jutiklis Belaidis temperatūros matavimas; Matavimas 60 taškų; 1 RS485 serijinis ryšys, Modbus-RTU; Maitinimo šaltinis prisitaiko prie DC24V.

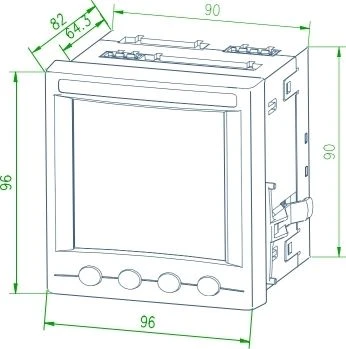

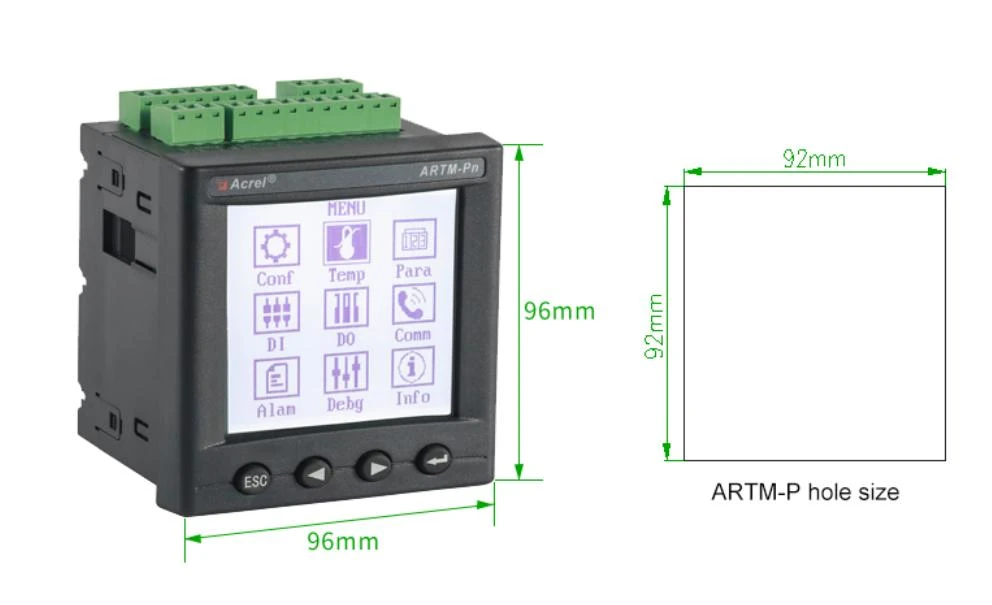

96*96*39mm (L*W*H)

4 krypčių skaitmeninis įvestis 2 krypčių relės išvestis Darbinis maitinimo šaltinis

Belaidis temperatūros matavimas RS485 ryšio tipinis sprendimas

1)

2)

3)

ARTM serijos elektrinio kontakto internetinį temperatūros matavimo įrenginį sudaro belaidis temperatūros matavimo jutiklis ir priėmimo /rodymo terminalas. Visi temperatūros duomenys gali būti įkelti į belaidę temperatūros matavimo sistemą, kad būtų galima atlikti išsamų elektros kontaktų stebėjimą transformacijos ir paskirstymo procese.

Žemos įtampos pagrindinė įeinanti spinta yra 6 taškai; kondensatoriaus spintelėje yra 3 taškai; išeinančioje spintelėje yra 3 taškai kiekvienai grandinei.
