Function

Darbinė galia	Maitinamas su baterijomis, daugiau nei 5 metai
Temperatūros diapazonas	-50℃~+125℃
Tikslumas	±1℃
Mėginių ėmimo dažnis	25s
Dažnis	470 MHz
Atstumas	150M
Perdavimo dažnis	5 min

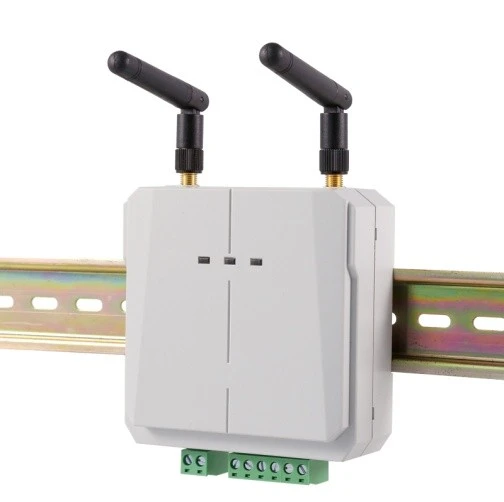

ATC600-C duomenų adapteris

●Belaidis temperatūros matavimas;

●240 taškų matavimas;

●1 RS485 nuoseklusis ryšys, Modbus-RTU;

●2 signalizacijos relės;

●Maitinimo pritaikymas su AC/DC 220V, AC/DC110V

ARTM-Pn

●Belaidis temperatūros matavimas, 240 taškų;

●Maitinimo pritaikymas su AC220V, DC220V, DC110V, AC110V;

●Temperatūros kreivė;

●Aukštos temperatūros signalizacija, garsinis signalas;

●1 RS485 nuoseklusis ryšys, Modbus-RTU;

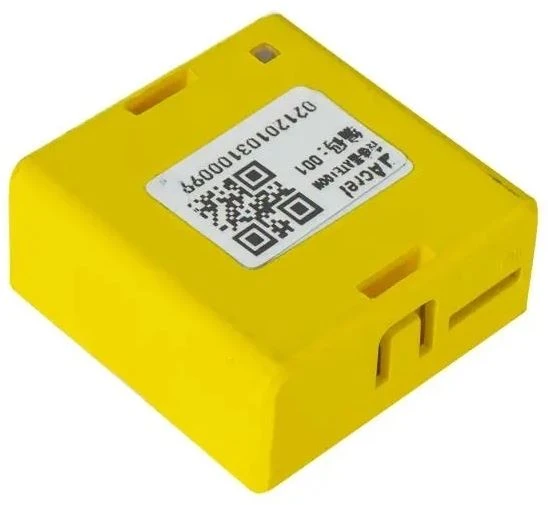

Išvaizda

Matmenys

32,4*32,4*16 mm (ilgis*plotis*aukštis)

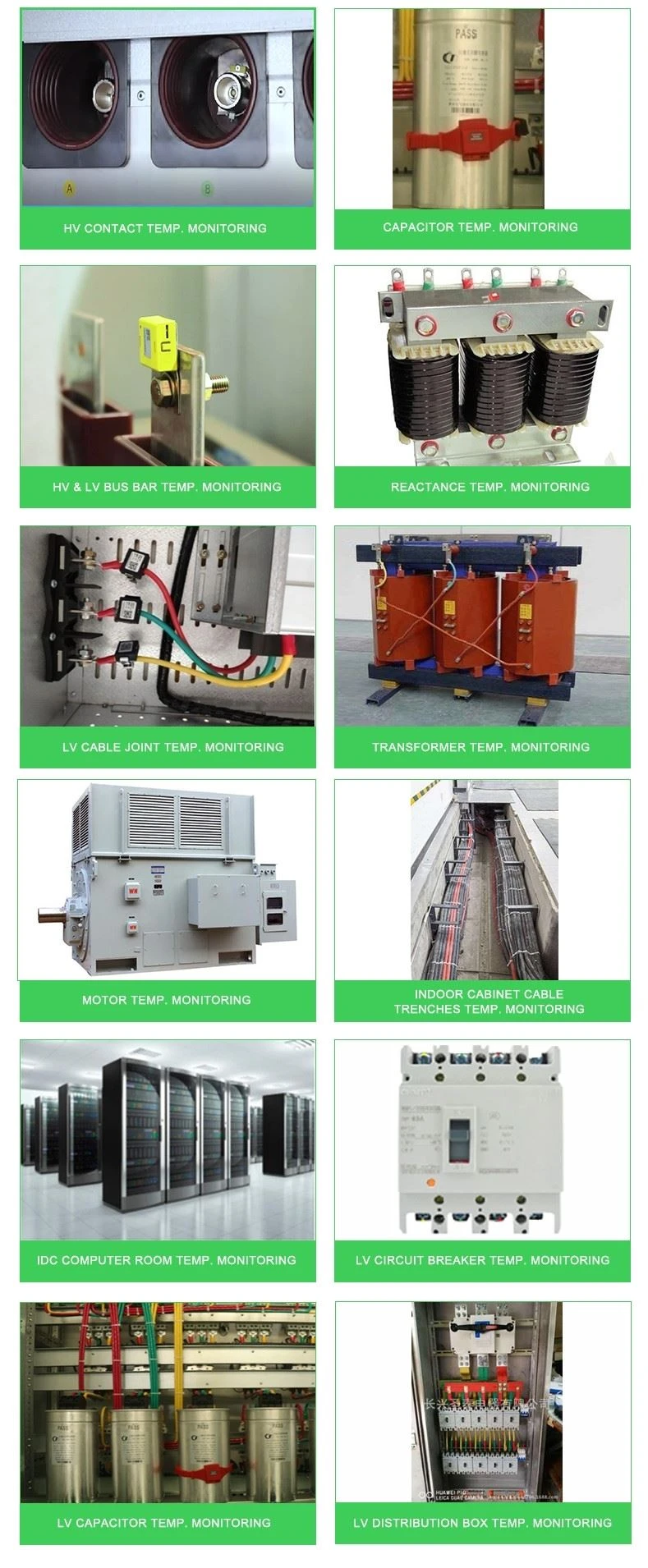

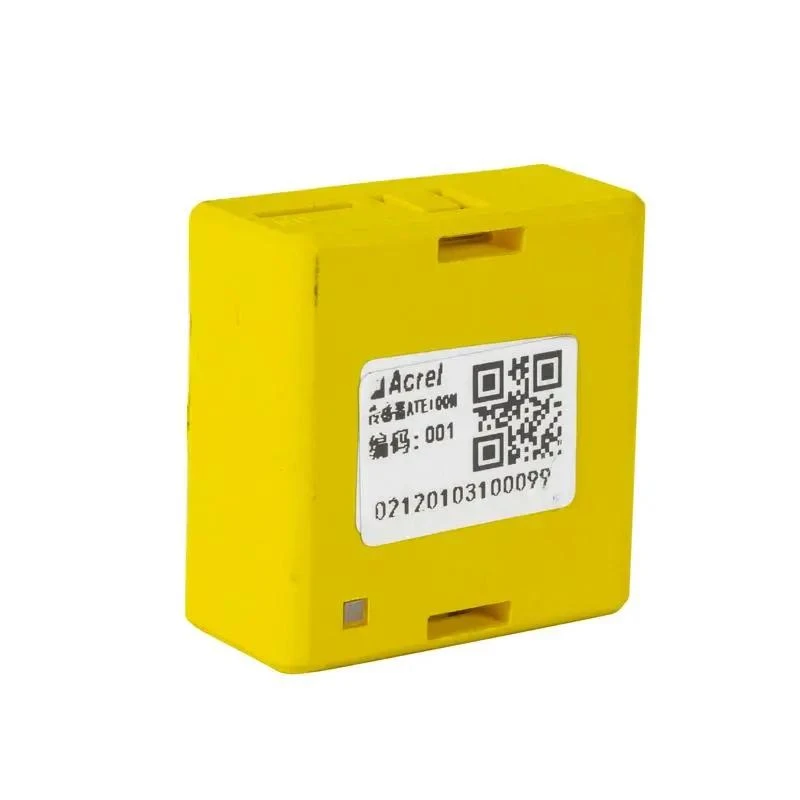

ATE serijos belaidis temperatūros matavimo jutiklis buvo sukurtas pagal belaidžio temperatūros matavimo įrangos specifikaciją, NB/T 42086-2016. Jis tinka 3–35 kV kambariniams skirstomiesiems įrenginiams, įskaitant įmontuotus skirstomuosius įrenginius, rankinius skirstytuvus, stacionarius skirstytuvus ir kilpinius skirstytuvus.

1----------------- Belaidžio temperatūros jutiklio šerdis ATE100M

2-----------------Šiluminei jautri dalis

3----------------- Akumuliatoriaus jungiklis

Montavimas

Tipiškas sprendimas

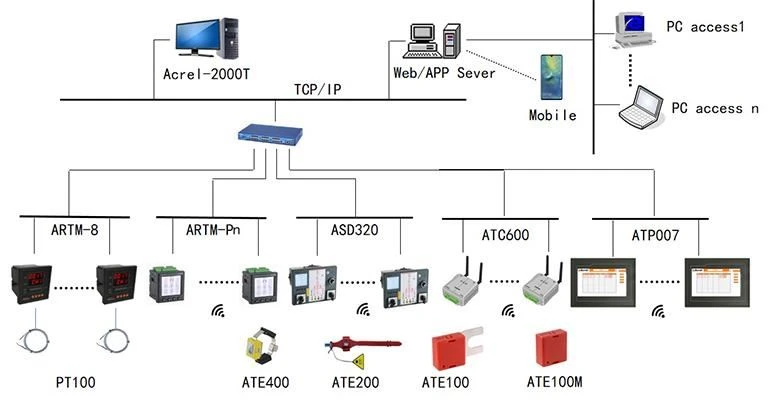

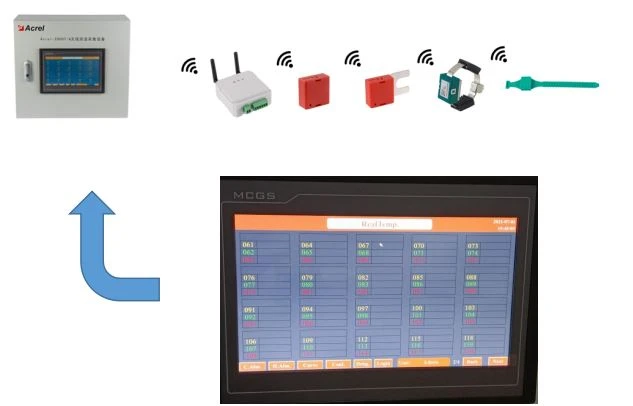

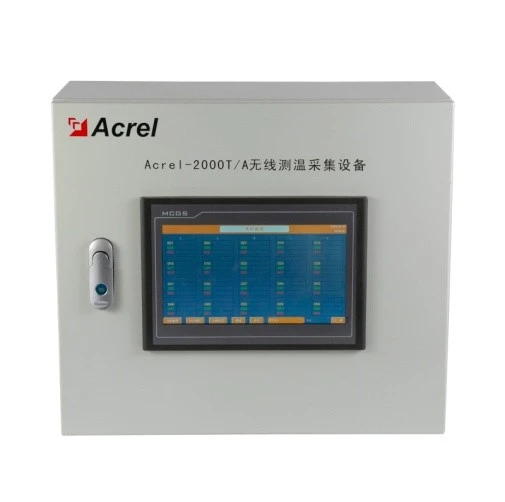

ARTM serijos elektrinis kontaktinis temperatūros matavimo prietaisas yra sudarytas iš belaidžio temperatūros matavimo jutiklio ir priėmimo / rodymo terminalo. Visi temperatūros duomenys gali būti įkelti į belaidę temperatūros matavimo sistemą, kad būtų galima visapusiškai stebėti elektrinius kontaktus transformacijos ir paskirstymo procese.

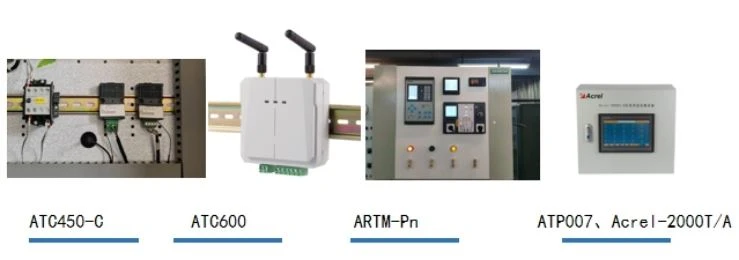

MONTAVIMAS-- IMtuvas

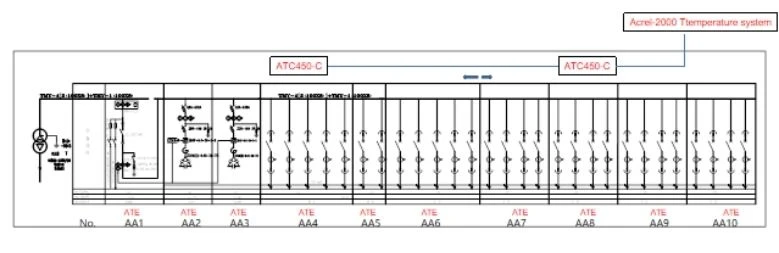

Pasiūlymas:

Žemos įtampos pagrindinėje įėjimo spintoje įrengti 6 taškai; kondensatoriaus spintelėje yra 3 taškai; išeinančioje spintoje yra įrengti 3 taškai kiekvienai grandinei.
