Apibūdinimas

ASJ veikimo relės serija po srovės, žemos įtampos grandinės pertraukos arba žemos įtampos rangovo gali būti sudaryta iš kombinuoto po srovės gamybos įrenginio, kuris daugiausia taikomas TT ir TN sistemos paskirstymo grandinei su kintama srove 50Hz, vardinė įtampa 400V ar mažesnė.

ASJ serijos po srovės relės yra naudojamos elektros grandinės žemės gedimų apsaugoje, kad būtų išvengta įrangos pažeidimo ir elektros įrangos gaisro avarijos, kurią sukelia žemės gedimo srovė, be to, ji taip pat gali suteikti netiesioginę kontaktinę apsaugą nuo elektros smūgio rizikos.

Veidas

Parametras

Techninis parametras		Indikatorius
		Kintamosios srovės tipas	Tipas
Įvesties	Įvertinta likutinio veiksmo srovė	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30 A punkto 3 pastaba
	Nevairavimo laikas △t	0,1、0,5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(-ių) 4 pastaba
	Įvertintas likutinis neveikimo srovė I△ne	50% I△n	50% I△n
	eksploatacinių savybių	paprasta sinusoidinė kintamoji srovė	paprasta sinusoidinė kintamoji srovė ir pulsuojanti tiesioginė srovė
	dažnis	50Hz±5Hz	50Hz±5Hz
Veiksmo klaida		-20% ~ -10% I△n	-20% ~ -10% I△n
Išvesties	išvesties režimas	vienas yra normalus uždarymas, o kitas - Transformacijos	vienas yra normalus uždarymas arba atidarymas, o kitas - transformacija
	kontaktinis pajėgumas	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	iš naujo nustatyti režimą	vietoje ir tolimojo susisiekimo Vienas	vietoje, tolimojo susisiekimo ir automatinis
Maitinimo	įtampos diapazonas	AC110V、AC220V(leidžiama klaida±10%)		AC110V、AC220V、DC85-270V (leistina klaida±10%)
	galios išsklaidymas	≤5W
Maitinimo dažnis atlaiko įtampą		Efektyvi kintamosios srovės tarp maitinimo šaltinio, įvesties ir išvesties vertė: 2kV/1min
Esant įprastai operacijai	temperatūra	darbinė temperatūra: -20°C ~ +55°C laikymo temperatūra: -30°C ~ +70°C
	drėgmė	≤95%RH, su drėgmės kondensatu ir korozine dujų vieta
	Aukštis virš jūros lygio	≤2000m
	taršos klasė	3 klasė
	įrengimo kategorija	III tipas.

Funkcija

Rūšis

Pagrindinė funkcija

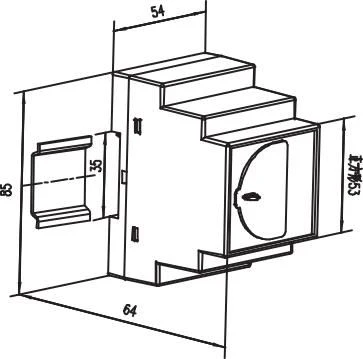

Diegimo būdas

Nuotraukų

ASJ10-LD1C

1. KINTAMOSIOS srovės tipo likutinės srovės matavimas;

2. Dabartinės sienos kirtimo linijos signalizacijos raginimas;

3. Galima išmatuoti vardinę likutinę srovę;

4. Galima nustatyti nevairavimo laiką;

5. Du relės išvesties rinkiniai;

6. Su vietinėmis ir nuotolinėmis "bandymo" ir "atstatymo" funkcijomis.

Bėgių kreipiamuolė (TS35mm)

ASJ10-LD1A

1. A tipo likutinės srovės matavimas;

2. Dabartinis procentinis šviesos stulpelio ekranas;

3. Galima išmatuoti vardinę likutinę srovę;

4. Galima nustatyti nevairavimo laiką;

5. Du relės išvesties (settable)1 pastaba ;

6. Su vietinėmis ir nuotolinėmis "bandymo" ir "atstatymo" funkcijomis.

1 pastaba: Relės nustatymo funkcija reiškia, kad galite patys nustatyti inicijavimą ir relės išeigos būseną per skydelio kodo rinkimą; konkretų nustatymo vadovą galima rasti vadove.
