Aprašymas
Vienfazis elektros skaitiklis ADL100 skirtas vienfaziam aktyviosios energijos matavimui žemos įtampos sistemose, tuo pačiu gali matuoti elektrinius parametrus, tokius kaip įtampa, srovė, galia ir pan. Taip pat galima pasirinkti RS485. Šis galios matuoklis turi mažesnio tūrio, didelio tikslumo, gero EMS, lengvo montavimo ir tt privalumus. Visi skaitikliai atitinka susijusius techninius elektroninių galios matuoklių reikalavimus pagal IEC62053-21,IEC62053-22 standartus.

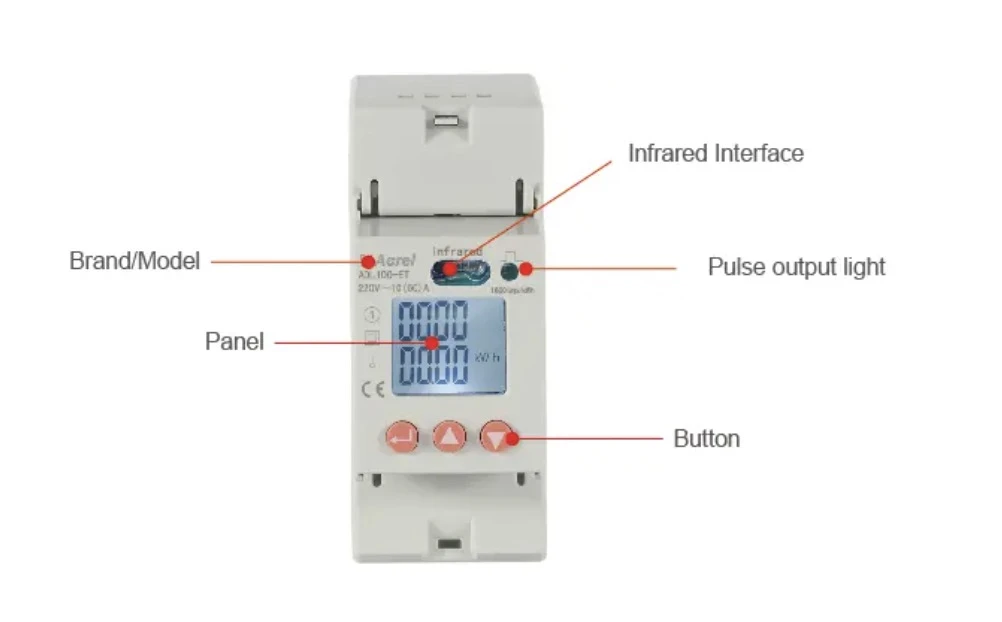

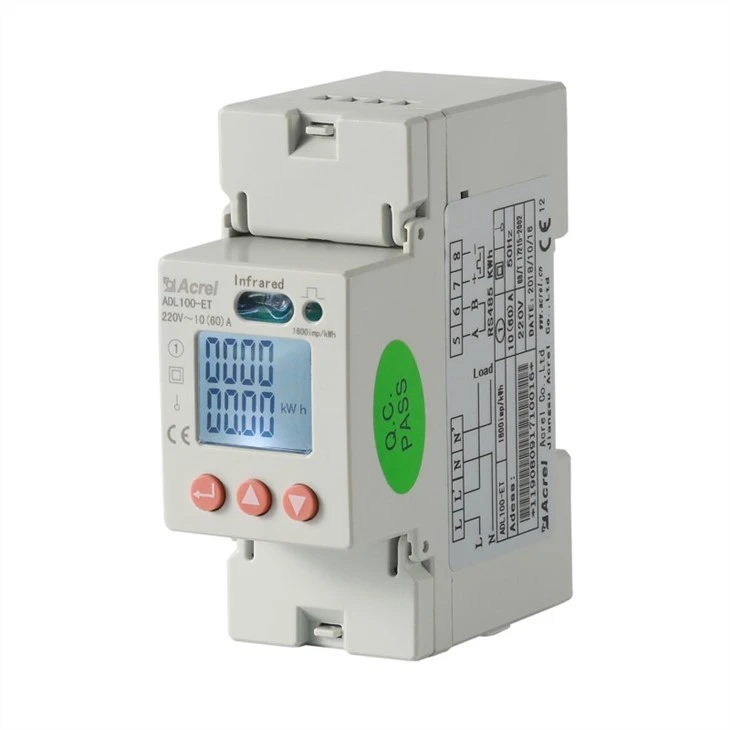

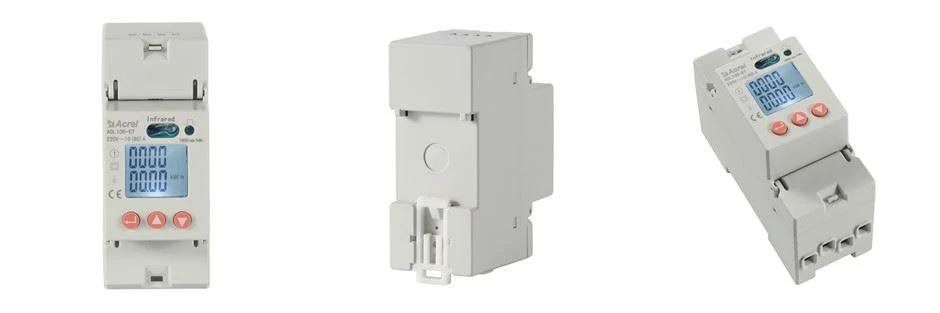

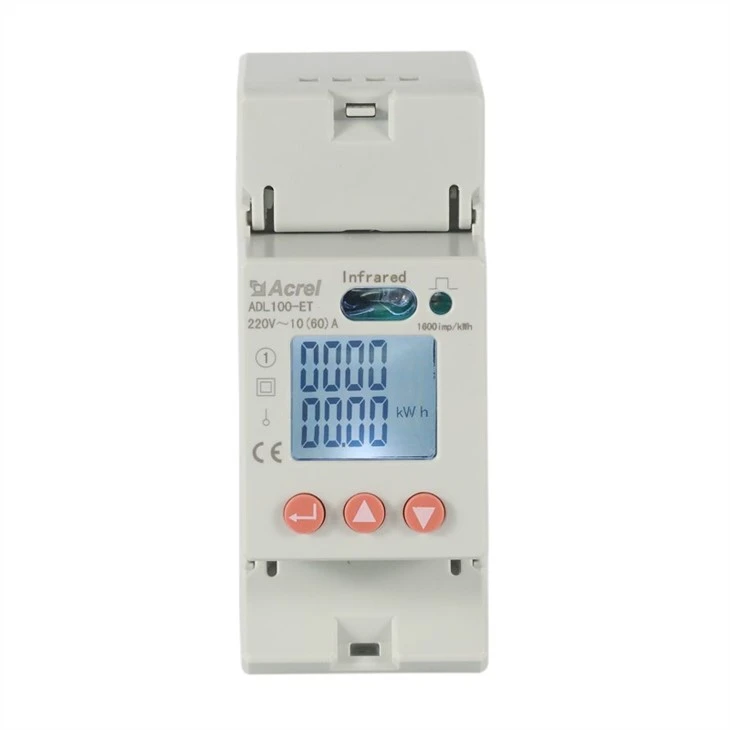

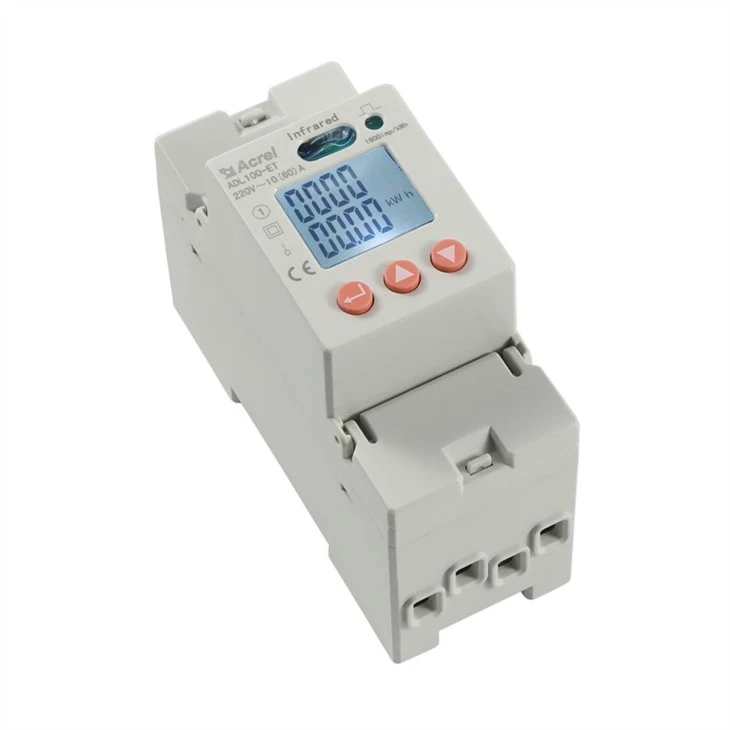

Išvaizda
Parametras
|
Įėjimo įtampa |
Etaloninė įtampa |
AC 220V |
|
Atskaitos dažnis |
50 Hz |
|
|
Energijos suvartojimas |
<10VA |
|
|
Įvesties srovė |
Pagrindinė srovė |
10A |
|
Didžiausia srovė |
60A |
|
|
Pradinė srovė |
4‰Ib |
|
|
Vartojimas |
<4VA (Maximum current) |
|
|
Matavimo našumas |
Matavimo tikslumas |
1 klasė |
|
Matavimo diapazonas |
000000.00~99999999 kWh |
|
|
Laikrodžio tikslumas |
Klaida Mažiau nei arba lygi 0.5s/d |
|
|
Aktyvus pulsas |
Impulso plotis |
80±20ms |
|
Pulso konstanta |
1600 imp/kWh, LED |
|
|
Bendravimas |
Sąsaja |
RS485 (A+, B-) |
|
Ryšio režimas |
Ekranuoti vytos poros laidininkai |
|
|
protokolas |
MODBUS-RTU |
|

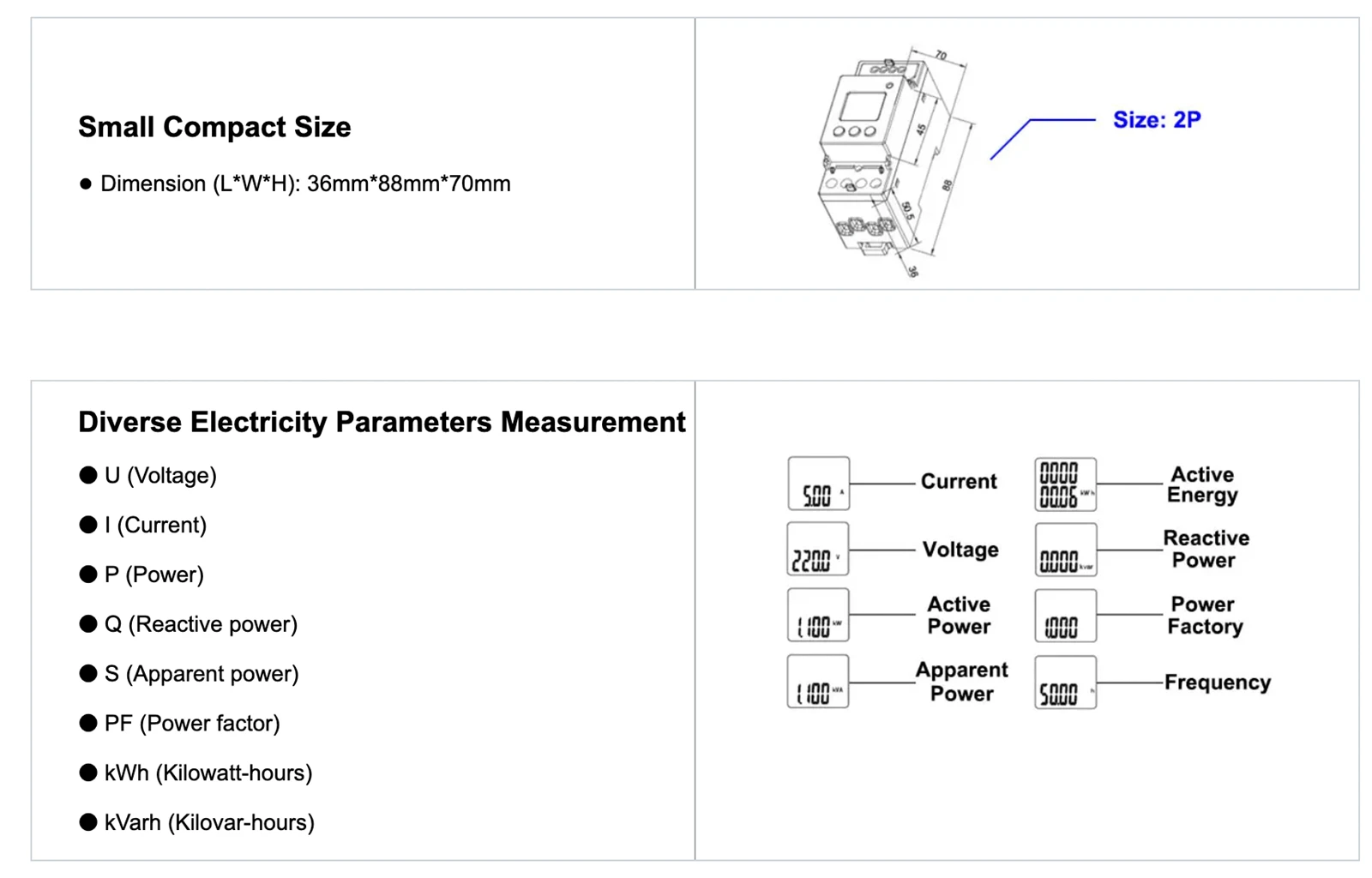

Funkcija
|
Funkcija |
Funkcijos aprašymas |
Suteikti funkciją |
|
kWh matavimas |
Vienfazis aktyvus kWh (teigiamas ir neigiamas) |
■ |
|
Elektrinių parametrų matavimas |
Įtampa, srovė, aktyvioji galia, reaktyvioji galia, tariama galia, galios koeficientas ir dažnis |
■ |
|
LCD ekranas |
8 bitų sekcijos LCD |
■ |
|
Raktų programavimas |
3 klavišai tokiems parametrams kaip kodas, adresas, duomenų perdavimo sparta, kelių tarifų ir ryšio protokolas nustatyti |
■ |
|
Impulsų išvestis |
Aktyvios energijos impulsų išvestis |
■ |
|

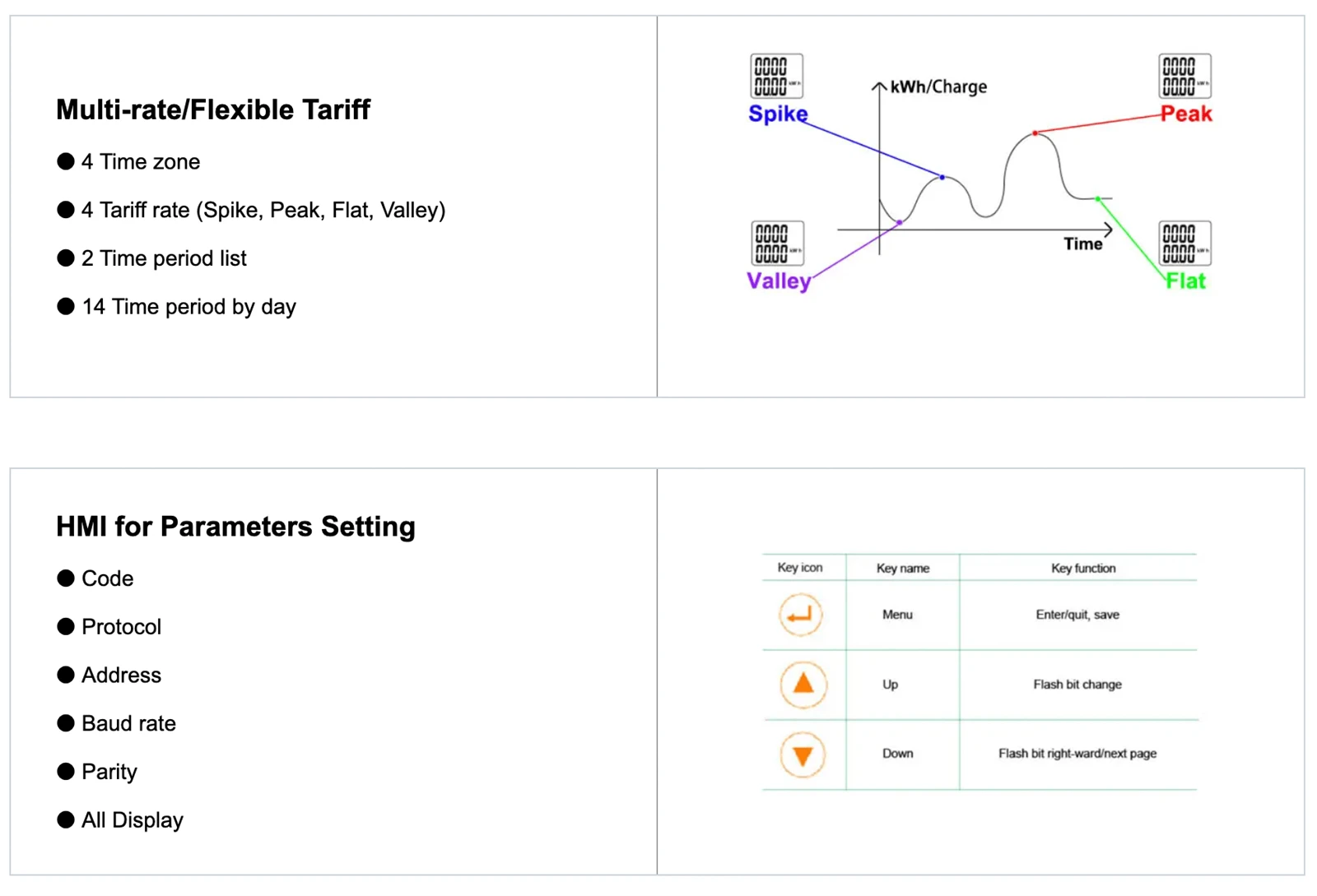

Daugiatarifas |
Pritaikykite 4 laiko juostas, 2 laiko intervalų sąrašus, 14 laiko intervalų pagal dieną ir 4 tarifų tarifus |
□F |
|
Bendravimas |
Ryšio sąsaja: RS485, Ryšio protokolas: MODBUS-RTU |
□C |
|
Infraraudonųjų spindulių ryšys |
■ |
Matmenys

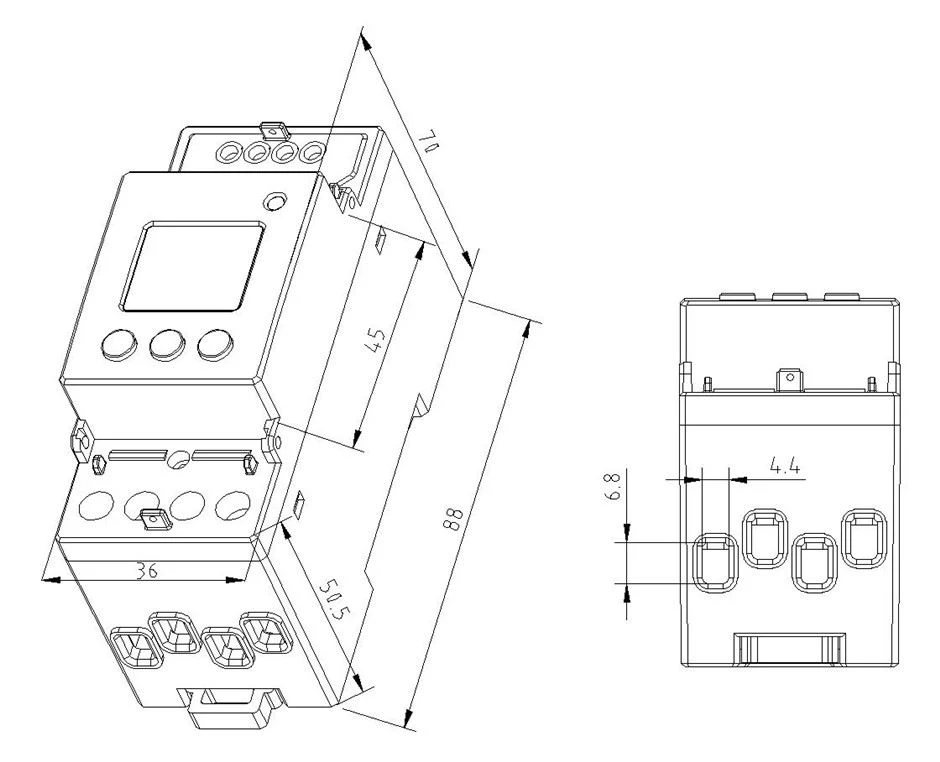

Instrumento matmenys
Pastaba: sukimo momentas neturi būti didesnis nei 4.{1}}N·m

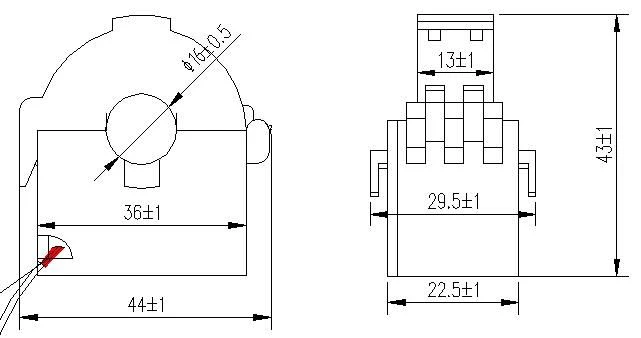

Išorinio transformatoriaus matmenys
Laidai
10(60)A

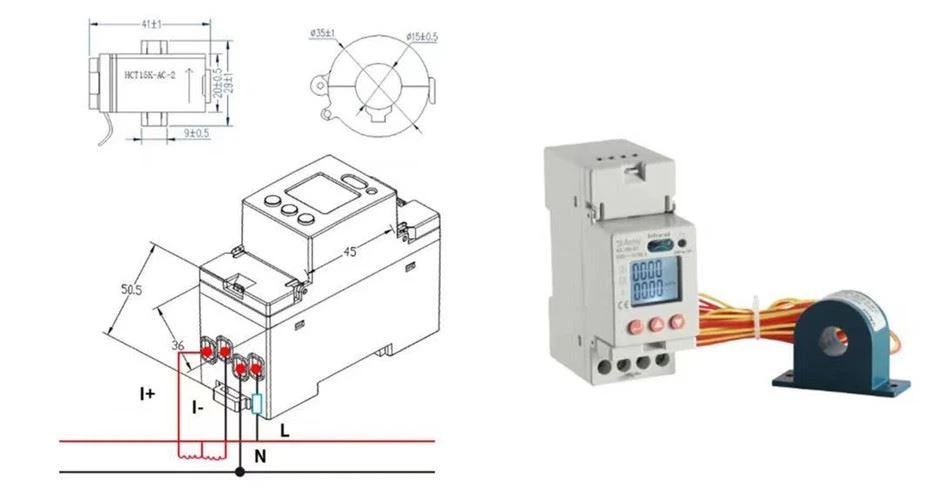

Vienfazis elektros skaitiklis ADL100 naudojo tiesioginio prijungimo būdą. Sujungdami laidus atkreipkite dėmesį į įvesties ir išvesties kryptį ir tvirtai prisukite, kad skaitiklis neveiktų neįprastai.

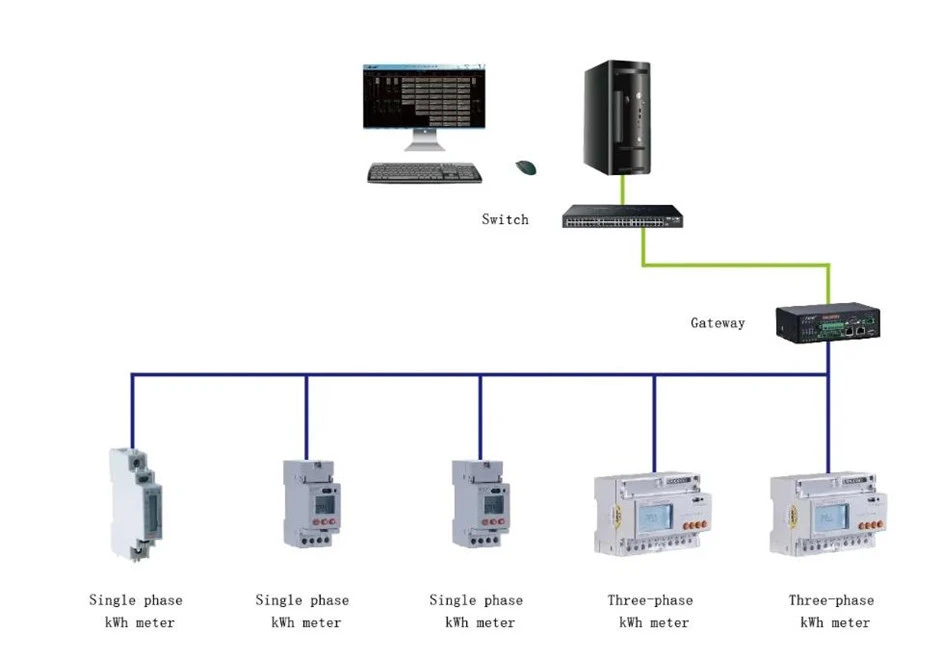

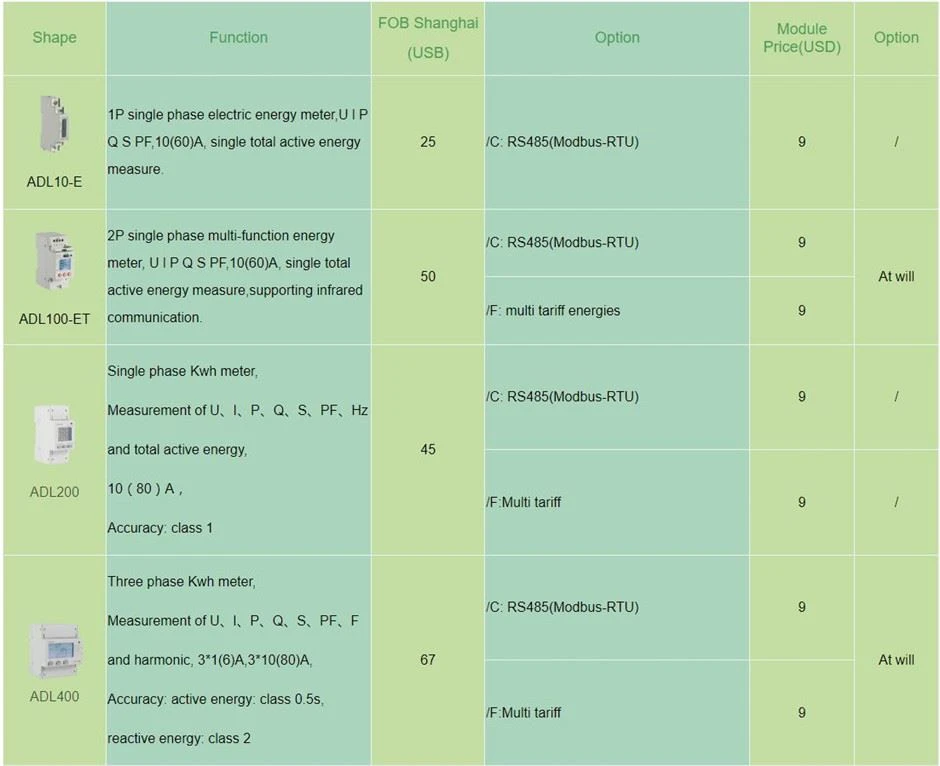

Taikymo scenarijus
