Prekės aprašymas
 "Acrel" matavimo srovės transformatorius turi pirminį srovės matavimo diapazoną 5-3000A, 0,2 klasės arba 0,5 klasės tikslumo lygį, transformuoja didelę srovės vertę į 5A arba 1 A, skirtą pramoniniam matavimui, ir gali būti naudojamas kartu su atsiskaitymo elektros energijos skaitikliu, o matavimas yra tikslus ir patikimas. |

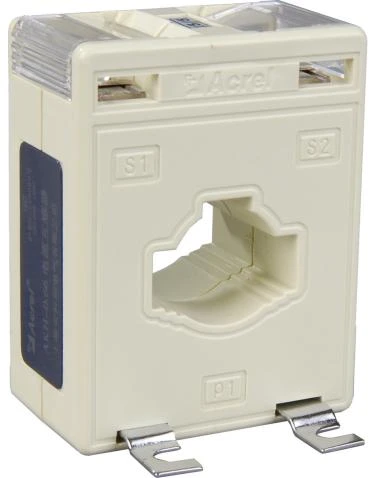

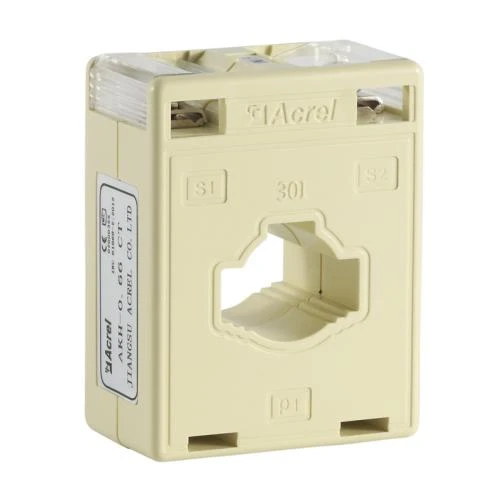

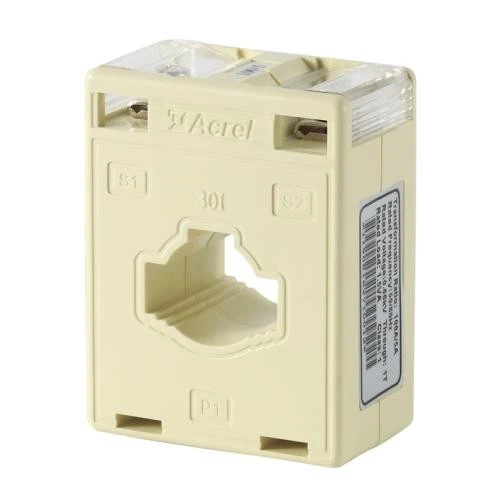

Mūsų dabartinis matavimo transformatorius naudojo apverstą dizainą, gražią išvaizdą ir patogius laidus. Apversta dangtelio medžiaga, pasirinkta skaidriu polikarbonatu, aiškiai mato antrinio švino laidus. Apskrito kombinuoto kombinuoto skylės tipas gali būti naudojamas kaip kintamosios srovės signalas, kad būtų galima pereiti per kabelio ir autobuso juostos nustatymo komponentus ir paprastai naudojamas kartu su elektriniais matavimo prietaisais.
Veidas
 |  |
Parametrus

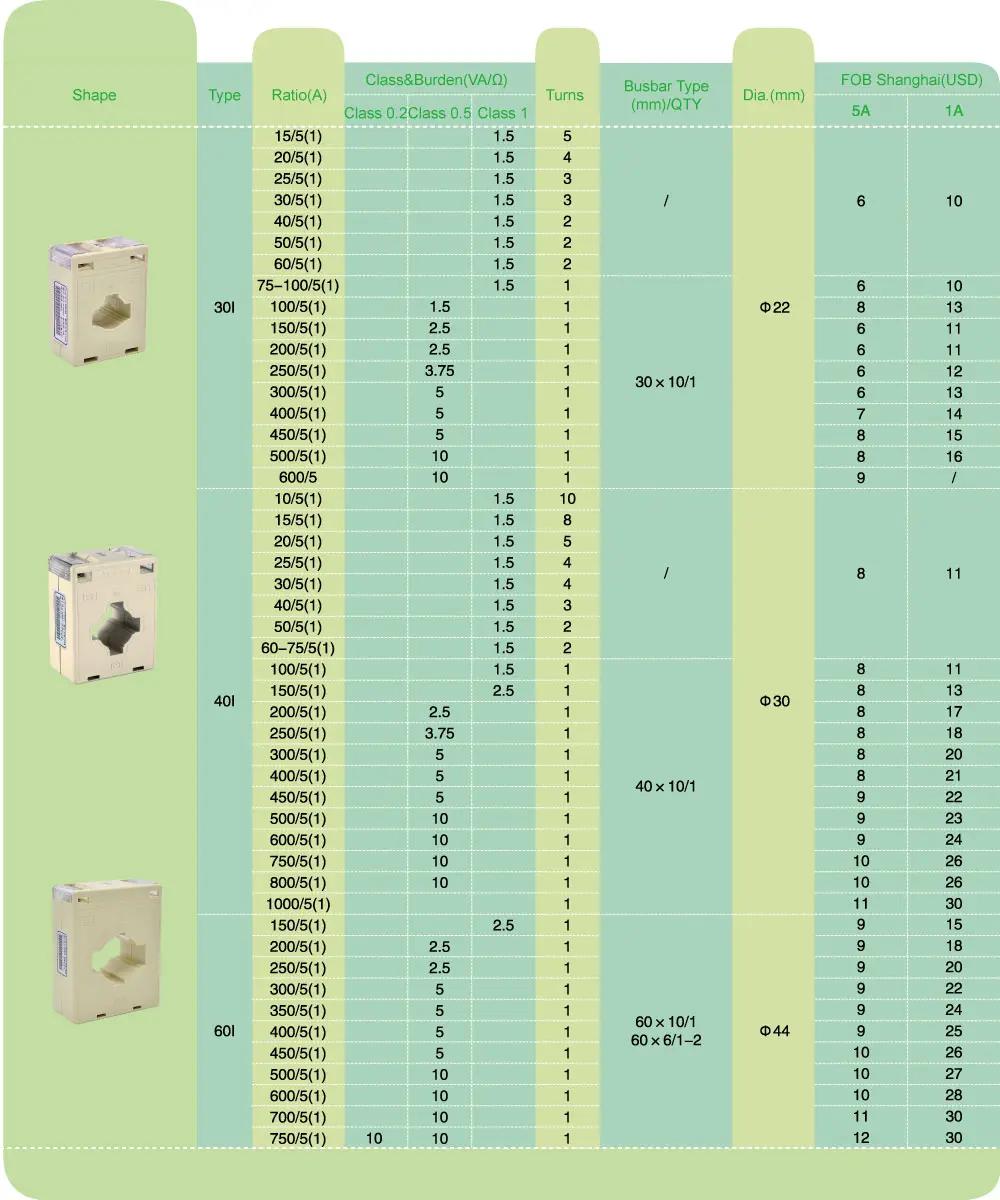

Santykis | Klasė > Našta (VA/Ω) | Paverčia | Magistralės tipas(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Matmenys
Dydis(mm) Režimas | Matmenys | Skylės dydis | Montavimo dydis | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

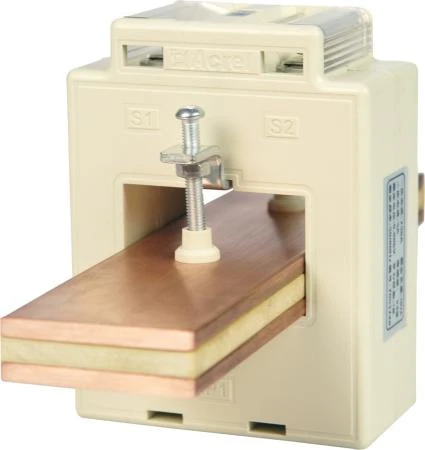

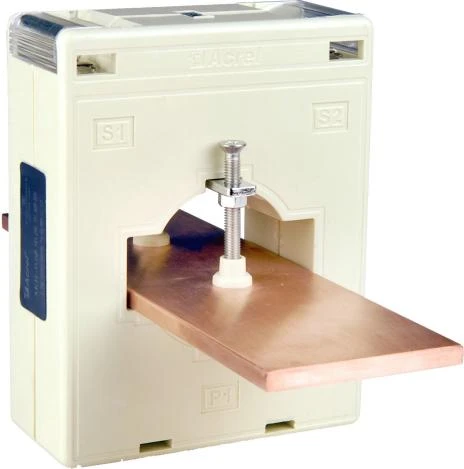

Šie CE sertifikuoti srovės transformatoriai leidžia vienam kabeliui, keliems kabeliams arba vienai magistralei praeiti per KT angą.
Naudoti aplinką
● Vardinė darbinė įtampa AC 0,66 kV (atitinka AC0.69kV, GB156-2003)
● Vardinis dažnis 50-60Hz
● Aplinkos temperatūra -30°C~70°C
● Aukštis ≤3000 m
● Galios dažnis atlaiko įtampą 3000V/1min 50Hz
● Naudojamas tose vietose, kur nėra tiesioginio lietaus ar sniego, nėra didelės taršos ir stiprios vibracijos
 |  |  |
