Informacija

Charakteristika

1) Bendravimas:RS485/Modbus-Rtu

2) kelių grandinių:A plius B nepriklausoma 2 grandinių DC24V išėjimas

3) Įvertintas U ir I:U: AC 220V/380V I:5A

Funkcija

· A ir B nepriklausomos 2 grandinės trifazės pagrindinės linijos šynų įtampa, srovė, aktyvioji galia, reaktyvioji galia, tariamasis galia, galios koeficientas, aktyvioji energija, reaktyvioji energija, įtampa nuo nulio iki žemės, nuotėkio srovė, nulinės sekos srovė, bendra vertė harmonikų turinys (THD), 2-63 harmonikos, aplinkos temperatūra ir drėgmė.

· 8 perjungimo būsenos įėjimai,

·4 perjungimo būsenos išėjimai, 2 nuotėkio stebėjimas

·3 RS485 ryšiai

Montavimas

DIN 35 mm

Matmenys (L*P*A):

180*90*45

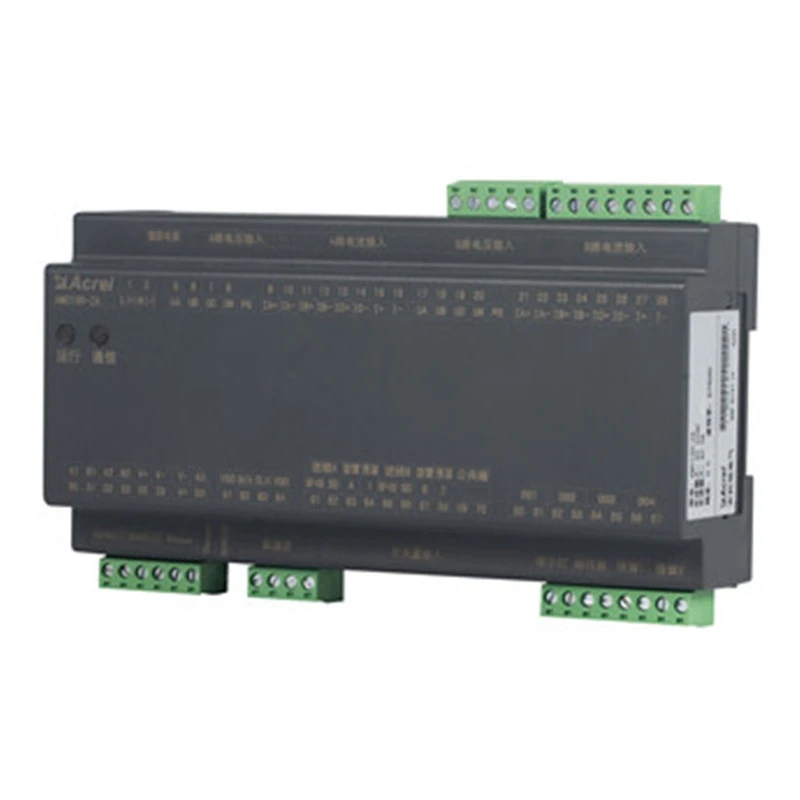

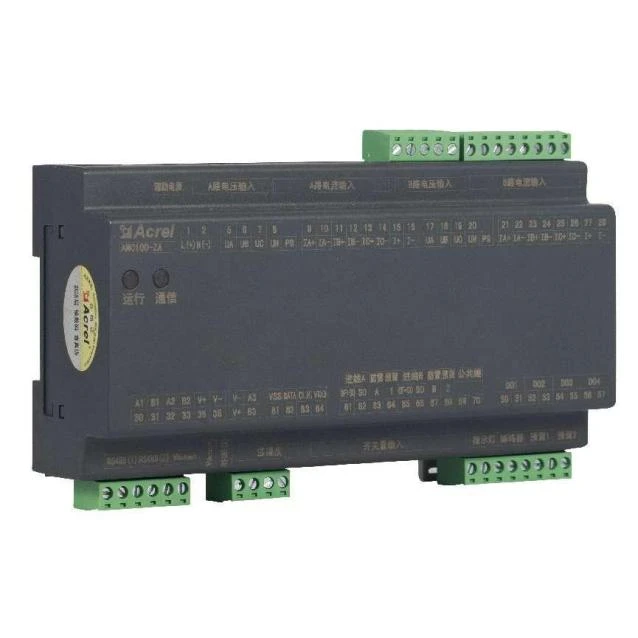

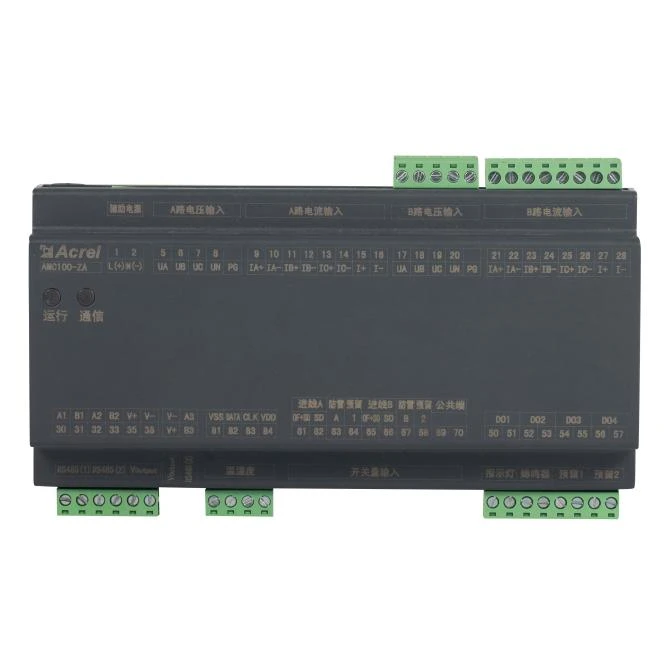

Išvaizda

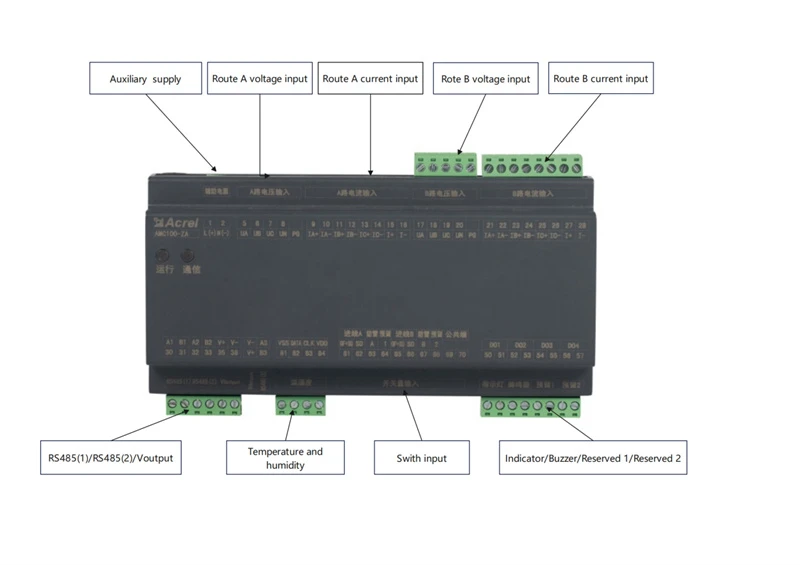

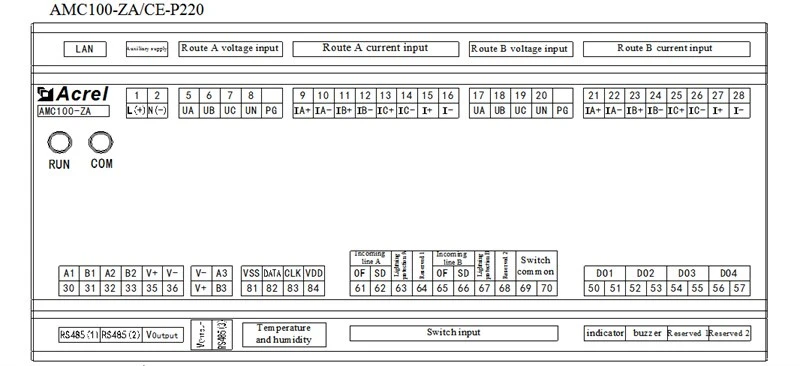

Laidai

Parametras

Paskirstymo sistema		AC
Magistralės įtampa	Nominali įtampa	220V
	Matavimo diapazonas	±20 proc
	Perkrova	Momentinė įtampa 2 k./sek
Srovės įėjimo grandinė	Įvertintas	Antrinis 5A
	diapazonas	0-6A
	Perkrova	Nepertraukiamas 1,2 karto, momentinis 10 kartų/sek
Tikslumas	Įeinanti linija	Įtampos / srovės lygis {{0}}.2, aktyviosios galios / energijos lygis 0,5, reaktyviosios galios / energijos lygis 1
	Temperatūra	±1 laipsnis
	Drėgmė	±5 proc
Dažnis		AC45-65Hz
Pagalbinis maitinimo šaltinis		AMC100-ZA: signalas maitinimui (mažiau nei 15 W arba lygus jai) AMC100-ZA-P220: 220 V nepriklausomas maitinimo šaltinis AMC100-ZA-P24: DC 12-24 V nepriklausomas maitinimo šaltinis
Izoliacijos atsparumas		Izoliacijos varža tarp visų gnybtų ir laidžių korpuso dalių yra ne mažesnė kaip 100MΩ
Perjungti išvestį		4 kanalai 3A 250VAC/3A 30VDC
Perjungti įvestį		8 sausi mazgai
Bendravimas		1 izoliuotas RS485 / Modbus-RTU prie foninės sistemos 1 RS485 / Modbus-RTU prie jutiklinio ekrano 1 RS485 / Modbus-RTU jungtis pasroviui skirtas modulis Pasirenkama 1-kanalo Ethernet ryšio funkcija

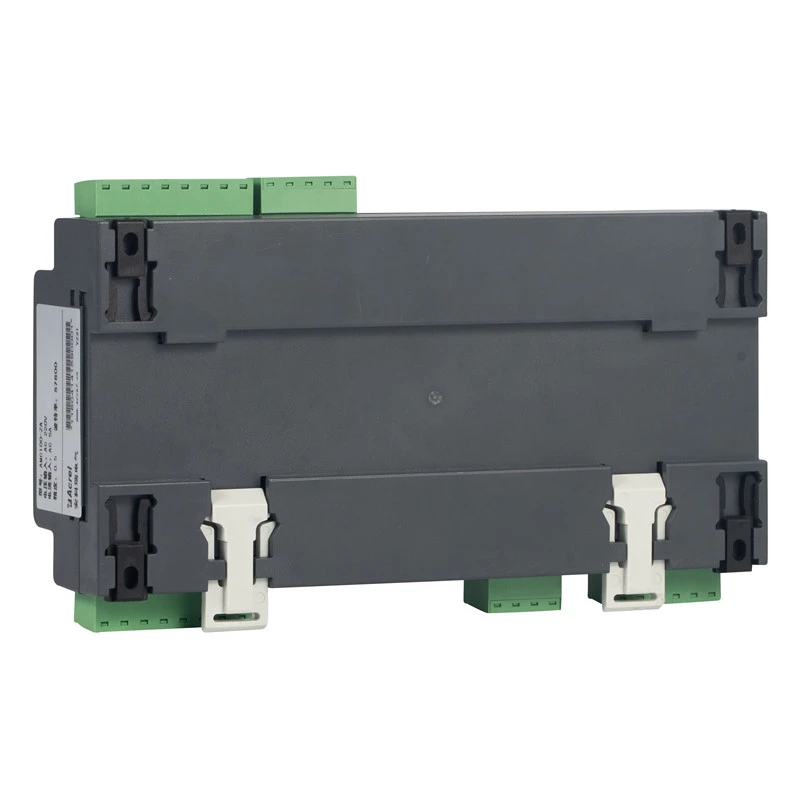

Montavimas		DIN35 mm bėgio arba apatinės plokštės montavimas

Citata

Figūra	Tipas	Funkcija	FOB Shang Hai (USD)
	AMC100-ZA	Visų A ir B dviejų trifazių kintamosios srovės įėjimo grandinės galios parametrų stebėjimas, 8 perjungimo būsenos įėjimai, 4 perjungimo būsenos išėjimai, 2 nuotėkio stebėjimas, 1 temperatūros ir drėgmės aptikimas, 3 RS485 ryšiai	148
	AMC-FA30	Stebėkite viso 30 atšakų A ir B dviejų kintamosios srovės lizdų ir 1 RS485 ryšio galios parametrus	133
	AMC-FA48	Stebėkite viso 48 atšakų A ir B dvigubų kintamosios srovės lizdų ir 1 RS485 ryšio galios parametrus	177
	AMC-FAK30	Stebėkite visus galios parametrus ir jungiklių būseną iš viso 30 atšakų A ir B dviejų kintamosios srovės lizdų ir 1 RS485 ryšio	177
	AMC-FAK48	Stebėkite viso maitinimo parametrus ir jungiklių būseną iš viso 48 A ir B dviejų kintamosios srovės lizdų ir 1 RS485 ryšio atšakų	237
	AMC100-ZD	Stebi 2 nepriklausomų įeinančių linijų A plius B įtampą, srovę, galią ir elektros energiją, 8 perjungimo įvestį, 4 perjungimo išėjimą, 1 temperatūros ir drėgmės aptikimą ir 3 RS485 ryšius.	148
	AMC{0}}FD30	Stebėkite visus A plius B išeinančių nuolatinės srovės linijų A ir B galios parametrus iš viso 30 atšakų ir 1 RS485 ryšio.	133
	AMC-FD48	Stebėkite visus A plius B išeinančių nuolatinės srovės linijų A ir B galios parametrus iš viso 48 šakose ir 1 RS485 ryšiu	177
	AMC{0}}FDK30	Stebėkite visus galios parametrus ir perjungimo būseną (aktyvią) A plius B dvigubo nuolatinės srovės lizdo 30 šakų ir 1 RS485 ryšio	177
	AMC{0}}FDK48	Stebėkite visus galios parametrus ir perjungimo būseną (aktyvią) A plius B dvigubo nuolatinės srovės lizdo 48 atšakos ir 1 RS485 ryšį	237
