Informacija

Charakteristika

1) Bendravimas:RS485/Modbus-Rtu

2) kelių grandinių:A plius B nepriklausoma 2 grandinių DC24V išėjimas

3) Įvertintas U ir I:U: DC48V/240V/336V I:5V

Funkcija

· A plius B nepriklausomos dvi nuolatinės srovės linijos: įtampa, srovė, galia, elektros energija, 1 kanalo temperatūros ir drėgmės stebėjimas

·8 perjungimo būsenos įėjimai

·4 perjungimo būsenos išėjimai

·3 RS485 ryšiai

Montavimas

DIN 35 mm

Matmenys (L*P*A):

180*90*45

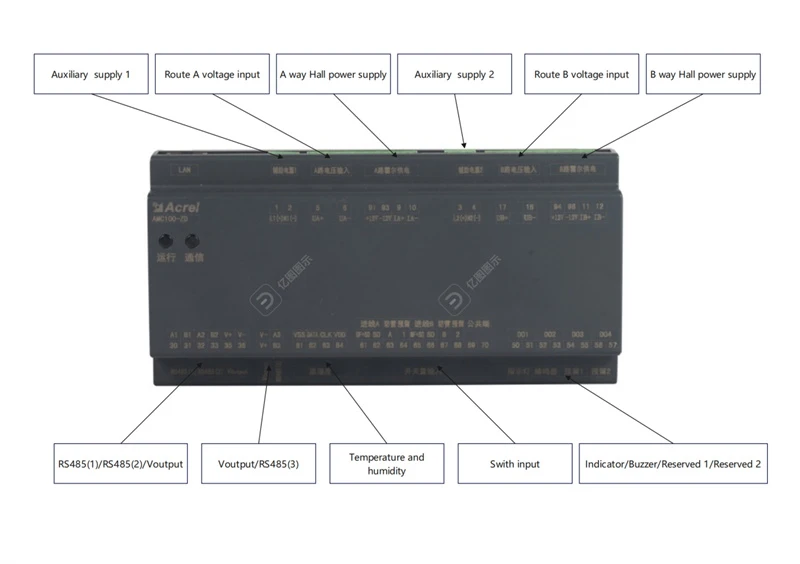

Išvaizda

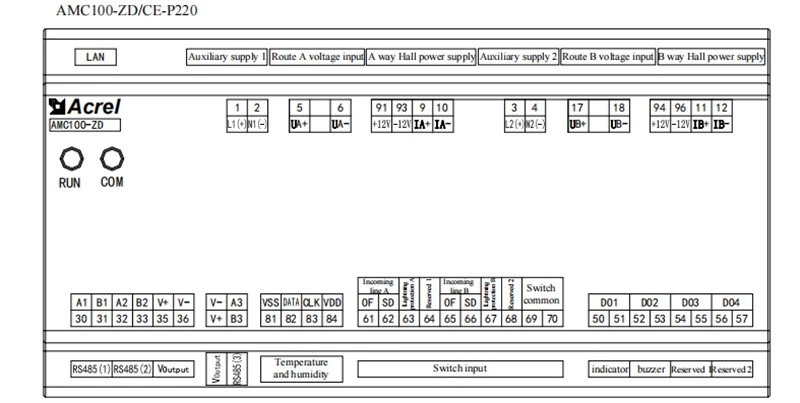

Laidai

Parametras

Paskirstymo sistema		DC
Magistralės įtampa	Nominali įtampa	48VDC, 240VDC, 336VDC
	Matavimo diapazonas	±20 proc
	Perkrova	Momentinė įtampa 2 kartus per sekundę
Srovės įėjimo grandinė	Įvertintas	5V (Hall jutiklis, ±12V maitina AMC100-ZD)
	Perkrova	Trukmė 1,2 karto, momentinė 10 kartų per sekundę
Aplinka	Aukštis virš jūros lygio	Mažesnis arba lygus 2500 m
	Temperatūra	Operacija: -15 laipsnis -55 laipsnis Saugojimas:-25 laipsnis -70 laipsnis
	Drėgmė	Santykinė oro drėgmė Mažesnė arba lygi 93 proc
Montavimas		DIN35 mm bėgio arba apatinės plokštės montavimo būdas
Pagalbinis maitinimo šaltinis		AMC100-ZD: signalo galia (mažesnė arba lygi 15 W) AMC100-ZD-P24:DC 12-24V nepriklausomas maitinimo šaltinis AMC100-ZD-P220: 1, kai nuolatinė įtampa yra DC240V, DC336V, maitinama AC220V, DC240V, DC336V nepriklausomas maitinimas 2, kai nuolatinė įtampa yra DC48V, maitinama iš DC48V nepriklausomo maitinimo šaltinio
Izoliacijos atsparumas		Izoliacijos varža tarp visų gnybtų ir laidžiųjų korpuso dalių turi būti ne mažesnė kaip 100 MΩ
Perjungti išvestį		4 kanalai 3A 250VAC/3A 30VDC
Perjungti įvestį		8 sausi mazgai
Bendravimas		1 kanalas izoliuotas RS485/Modbus-RTU prie foninės sistemos 1RS485/Modbus-RTU prie jutiklinio ekrano 1RS485/Modbus-RTU prijungimas prie tolesnio modulio 1-channel Ethernet ryšio funkcija yra neprivaloma
Montavimas		DIN35 mm bėgio arba apatinės plokštės montavimas

Citata

Figūra	Tipas	Funkcija	FOB Shang Hai (USD)
	AMC100-ZA	Visų A ir B dviejų trifazių kintamosios srovės įėjimo grandinės galios parametrų stebėjimas, 8 perjungimo būsenos įėjimai, 4 perjungimo būsenos išėjimai, 2 nuotėkio stebėjimas, 1 temperatūros ir drėgmės aptikimas, 3 RS485 ryšiai	148
	AMC-FA30	Stebėkite viso 30 atšakų A ir B dviejų kintamosios srovės lizdų ir 1 RS485 ryšio galios parametrus	133
	AMC-FA48	Stebėkite viso 48 atšakų A ir B dvigubų kintamosios srovės lizdų ir 1 RS485 ryšio galios parametrus	177
	AMC-FAK30	Stebėkite visus galios parametrus ir jungiklių būseną iš viso 30 atšakų A ir B dviejų kintamosios srovės lizdų ir 1 RS485 ryšio	177
	AMC-FAK48	Stebėkite viso maitinimo parametrus ir jungiklių būseną iš viso 48 A ir B dviejų kintamosios srovės lizdų ir 1 RS485 ryšio atšakų	237
	AMC100-ZD	Stebi 2 nepriklausomų įeinančių linijų A plius B įtampą, srovę, galią ir elektros energiją, 8 perjungimo įvestį, 4 perjungimo išėjimą, 1 temperatūros ir drėgmės aptikimą ir 3 RS485 ryšius.	148
	AMC{0}}FD30	Stebėkite visus A plius B išeinančių nuolatinės srovės linijų A ir B galios parametrus iš viso 30 atšakų ir 1 RS485 ryšio.	133
	AMC-FD48	Stebėkite visus A plius B išeinančių nuolatinės srovės linijų A ir B galios parametrus iš viso 48 šakose ir 1 RS485 ryšiu	177
	AMC{0}}FDK30	Stebėkite visus galios parametrus ir perjungimo būseną (aktyvią) A plius B dvigubo nuolatinės srovės lizdo 30 šakų ir 1 RS485 ryšio	177
	AMC{0}}FDK48	Stebėkite visus galios parametrus ir perjungimo būseną (aktyvią) A plius B dvigubo nuolatinės srovės lizdo 48 atšakos ir 1 RS485 ryšį	237
