Taikomoji programa
Medicininis IT sistemos izoliacijos stebėjimo prietaisas ir gedimų vietos nustatymo sistema tinka ligoninės operacinei patalpai, ICU (CCU) ir kitoms svarbioms vietoms ir gali suteikti saugią vietą tokiems nuolatiniams, patikimiems galios sprendimams.
Struktūra
Pagrindinės funkcijos
1)Pirminė ryšio diagrama ir lauko paskirstymo ekranas
2)Duomenų gavimas ir rodymas realiuoju laiku
3)Gedimo signalizacija
4)Nuotolinis parametrų nustatymas ir užklausa

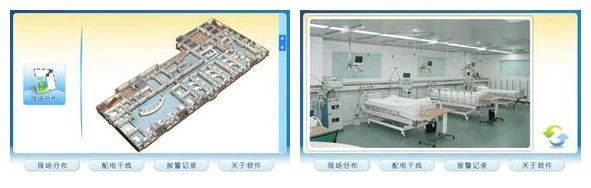

5)Grafinis ekranas
Rodyti kiekvieno izoliuotų galios sistemų rinkinio izoliacijos būseną, apkrovos būseną ir izoliacijos transformatoriaus temperatūrą grafiko pavidalu.
Produkto pasirinkimas
1)AITR serijos medicininės izoliacijos transformatorius
 | ◆ Medicinos IT sistemų transformatorių izoliavimas ◆ Dvigubos izoliacijos apdorojimas, Elektrostatinis apsauginis sluoksnis ◆ PT100 temperatūros jutiklis ◆ Vardinė galia: 3.15... 10KVA ◆ CE ženklas |
2)AIM-M10 medicininis pažangus izoliacinis monitorius
 | ◆ Medicinos IT sistemų izoliacijos stebėsena ◆ Izoliacijos transformatoriaus apkrovos ir temperatūros stebėjimas ◆ Įrenginio atjungimo stebėjimas ◆ LED rodikliai: Įjungta, Izoliacija, Perkrova, Overtemp ◆ One Alarm relės išvestis ◆ Bandymo mygtukas ◆ Vienas RS485, MODBUS-RTU |
3)AIM-M100 medicininis pažangus izoliacinis monitorius
 | ◆ Medicinos IT sistemų izoliacijos stebėsena ◆ Izoliacijos transformatoriaus apkrovos ir temperatūros stebėjimas ◆ Įrenginio atjungimo stebėjimas ◆ LED rodikliai: Įjungta, Izoliacija, Perkrova, Overtemp ◆ Du Signalizacija relės išvestis ◆ Bandymo mygtukas ◆ Vienas RS485, MODBUS-RTU |
4)AIM-M200 medicininis pažangus izoliacinis monitorius
 | ◆ Medicinos IT sistemų izoliacijos stebėsena ◆ Izoliacijos transformatoriaus apkrovos ir temperatūros stebėjimas ◆ Įrenginio atjungimo stebėjimas ◆ LED rodikliai: Įjungta, Izoliacija, Perkrova, Overtemp ◆ Du Signalizacija relės išvestis ◆ Bandymo mygtukas ◆ Izoliacijos gedimo vieta ◆ RS485 (MODBUS-RTU) + CAN (pasirinktinis protokolas) |
5)AID10 signalizacija ir ekrano priemonė
◆ Nuotolinis stebėjimas
◆ LED rodikliai:On, Izoliacija, Perkrova, Overtemp
◆ Nutildymo mygtukas
◆ Bandymo mygtukas
◆ Maitinimo šaltinis: DC24V
◆ RS485, MODBUS-RTU
6)AID120 Signalizacijos ir rodymo priemonė
 | ◆ Nuotolinis stebėjimas ◆ LED rodikliai:On, Izoliacija, Perkrova, Overtemp ◆ Nutildymo mygtukas ◆ Bandymo mygtukas ◆ Maitinimo šaltinis: DC24V ◆ RS485, MODBUS-RTU |
7)AID150 Signalizacijos ir rodymo priemonė
 | ◆ Nuotolinis stebėjimas ◆ LED rodikliai:On, Izoliacija, Perkrova, Overtemp ◆ Nutildymo mygtukas ◆ Bandymo mygtukas ◆ Maitinimo šaltinis: DC24V ◆ RS485, MODBUS-RTU |
8)ACLP10-24 nuolatinės srovės maitinimo šaltinis
 | ◆ Maitinimo šaltinis AID serija ◆ AC 220V įvestis, DC 24V išvestis ◆ Visiškai izoliuotas linijinis transformatorius ◆ Maitinimo indikatorius |
9)ASG150 signalų generatorius
 | ◆ Gedimo vietos signalo generavimas ◆ L1 ir L2 atjungimo aptikimas ◆ LED rodikliai: On, Comm, L1, L2, Gedimas ◆ CAN magistralė, pasirinktinis protokolas ◆ Maitinimo šaltinis: DC24V |
10)AIL150-4/-8 Izoliacijos gedimo lokatorius
| ◆ Izoliacijos gedimo vieta kintamosios srovės IT sistemose ◆ AIL150-4: 4 matavimo kanalai ◆ AIL150-8: 4 matavimo kanalai ◆ LED rodikliai: On, Comm, L1... L8 ◆ CAN magistralė, pasirinktinis protokolas ◆ Maitinimo šaltinis: DC24V |
Tipinis sprendimas

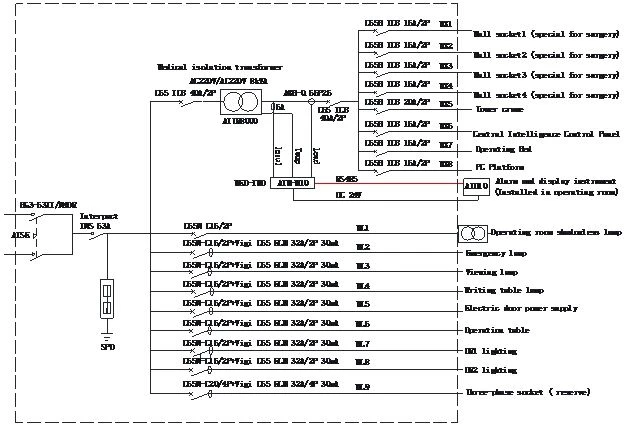

1)Keturių dalių rinkinys

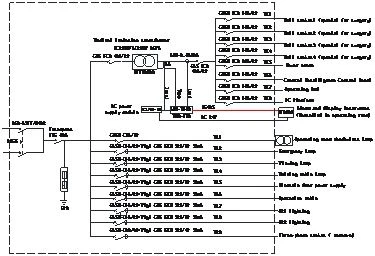

2)Penkių dalių rinkinys

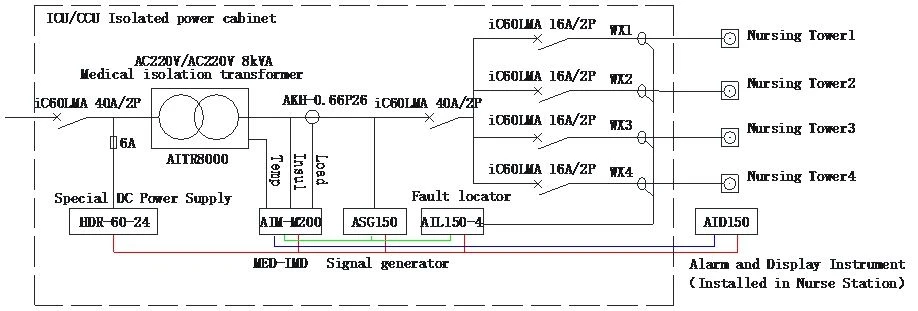

3)Septynių dalių rinkinys

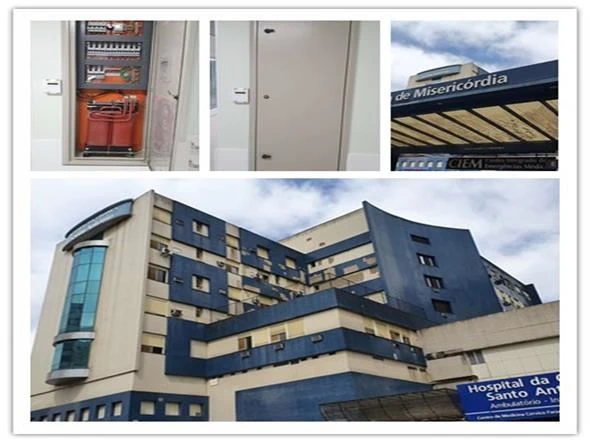

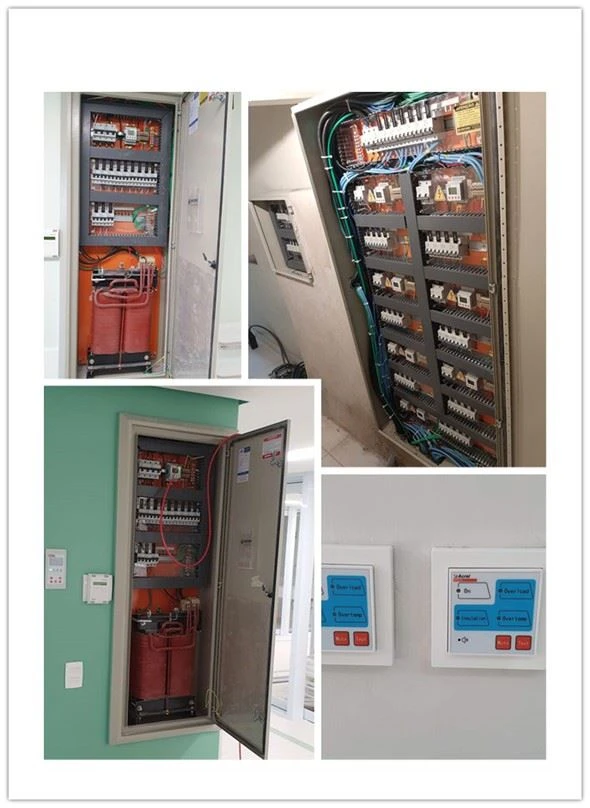

Nuotraukos svetainėje
